Farbringinduktor
Farbringinduktor vom Typ DLGA0410 mit geformtem Band
Eigenschaften von Farbring-Induktivitätsprodukten
1. Geflochtene Produkte sind zum automatischen Einführen geeignet;
2. Das Produkt ist vom koaxialen horizontalen Typ und leicht;
3. Neben den regulären Serien von 0204 bis 0512 gibt es auch speziell angepasste Serien wie 0514 und 0615;
4. Umweltfreundliche Produkte, konform mit der EU-RoHS-Richtlinie, geeignet für verschiedene Prozesse;
5. Hoher Q-Wert und Eigenresonanzfrequenz, wobei die Außenschicht mit 3 Schichten Epoxidharz behandelt ist, was eine hohe Zuverlässigkeit gewährleistet;
Anwendungsgebiete von Farbringinduktoren
Fernseher, DVDs, Audiogeräte, Computer; Kommunikationsprodukte, Tuner und andere allgemeine elektronische Geräte.
Liste der farblich gekennzeichneten Induktor-Paketgrößen
| Typ | L MAX | ΦD MAX | H | Φd |
|---|---|---|---|---|
| DLGA0204 | 4.8 | 2.8 | 28 ± 2,0 | 0,50 |
| DLGA0307 | 7.3 | 3,0 | 28 ± 2,0 | 0,50 |
| DLGA0410 | 11.0 | 4.2 | 27 ± 2,0 | 0,60 |
| DLGA0510 | 11.0 | 5,0 | 26 ± 2,0 | 0,60 |
| DLGA0512 | 13.0 | 5,0 | 26 ± 2,0 | 0,60 |
| DLGA0514 | 15.0 | 5,0 | 26 ± 2,0 | 0,60 |
Farbcode-Induktor-Paketgrößendiagramm

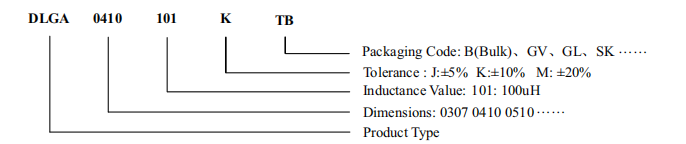

Farbcode-Induktivitätskodierungssystem
