Lässt sich die Verpackung des Kunden nur schwer modifizieren und die Induktivität überhitzt? Gujing durchbricht die Situation mit „Chips“, um dem Leistungsmodul einen stabilen Betrieb zu ermöglichen!

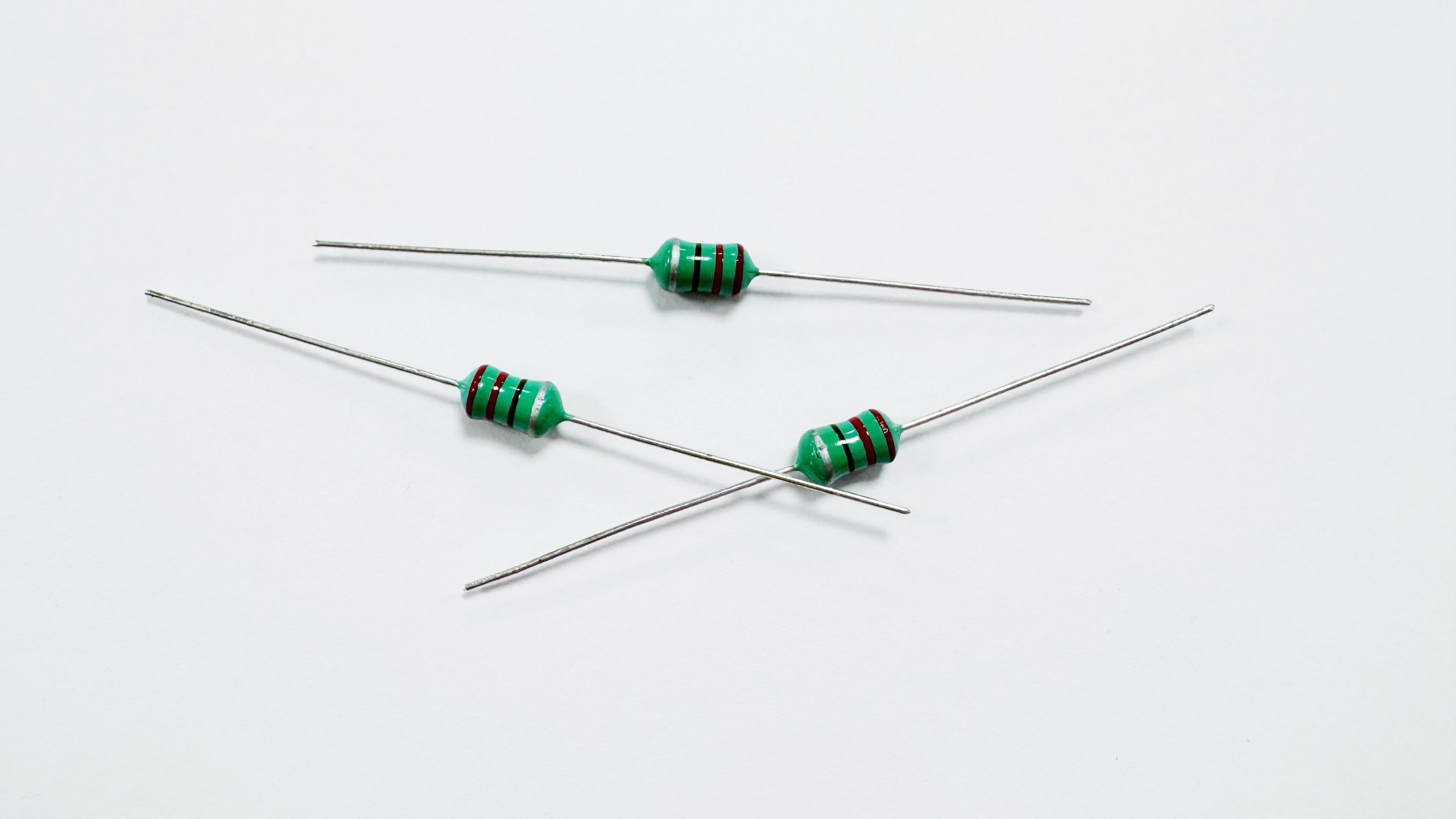

Beim Design von Leistungsmodulen wirkt sich eine kleine Auswahl an Induktivitäten häufig auf die Leistung und Zuverlässigkeit des gesamten Produkts aus. Kürzlich stieß Gu Jing auf einen kniffligen Fall eines neuen Kunden in Zhejiang: Der Kunde bestand darauf, bei der anfänglichen Auswahl des Leistungsmoduls für den neuen Fall einen Farbringinduktor im 0510-Gehäuse zu verwenden, der eine Induktivität von 150 uH und einen Nennstrom von 300 mA erforderte.

Der inländische Markenlieferant, mit dem der Kunde ursprünglich zusammengearbeitet hatte, verfügte jedoch nur über einen maximalen Strom von 175 mA für das gleiche verpackte Produkt. Im tatsächlichen Einsatz litt das Produkt unter starker Überhitzung und seine Leistung konnte nicht den Standards entsprechen, was dazu führte, dass das Projekt zum Erliegen kam.

Dies ist keine einfache Spezifikationsänderung, sondern erfordert ein tieferes Verständnis der Anwendungsschaltung. Die technischen Ingenieure von Gujing haben eine intensive Kommunikation mit der technischen Abteilung des Kunden geführt und die technischen Details und Leistungsanforderungen des gesamten Gehäuses im Detail analysiert. Basierend auf ausreichender Kommunikation und Analyse stellten wir unseren Kunden schnell neue Proben von 180uH und 220uH zum Testen und Verifizieren zur Verfügung.

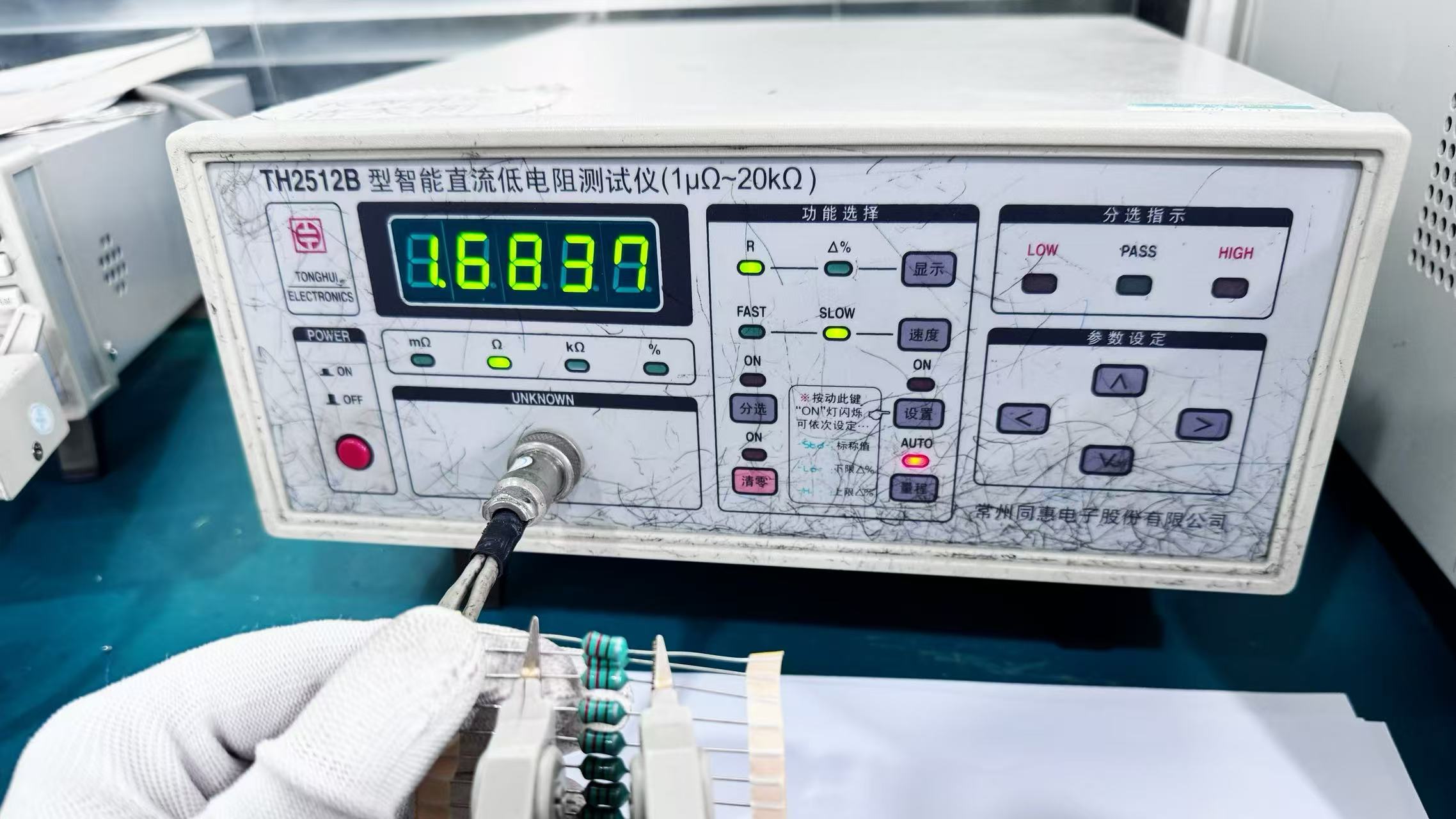

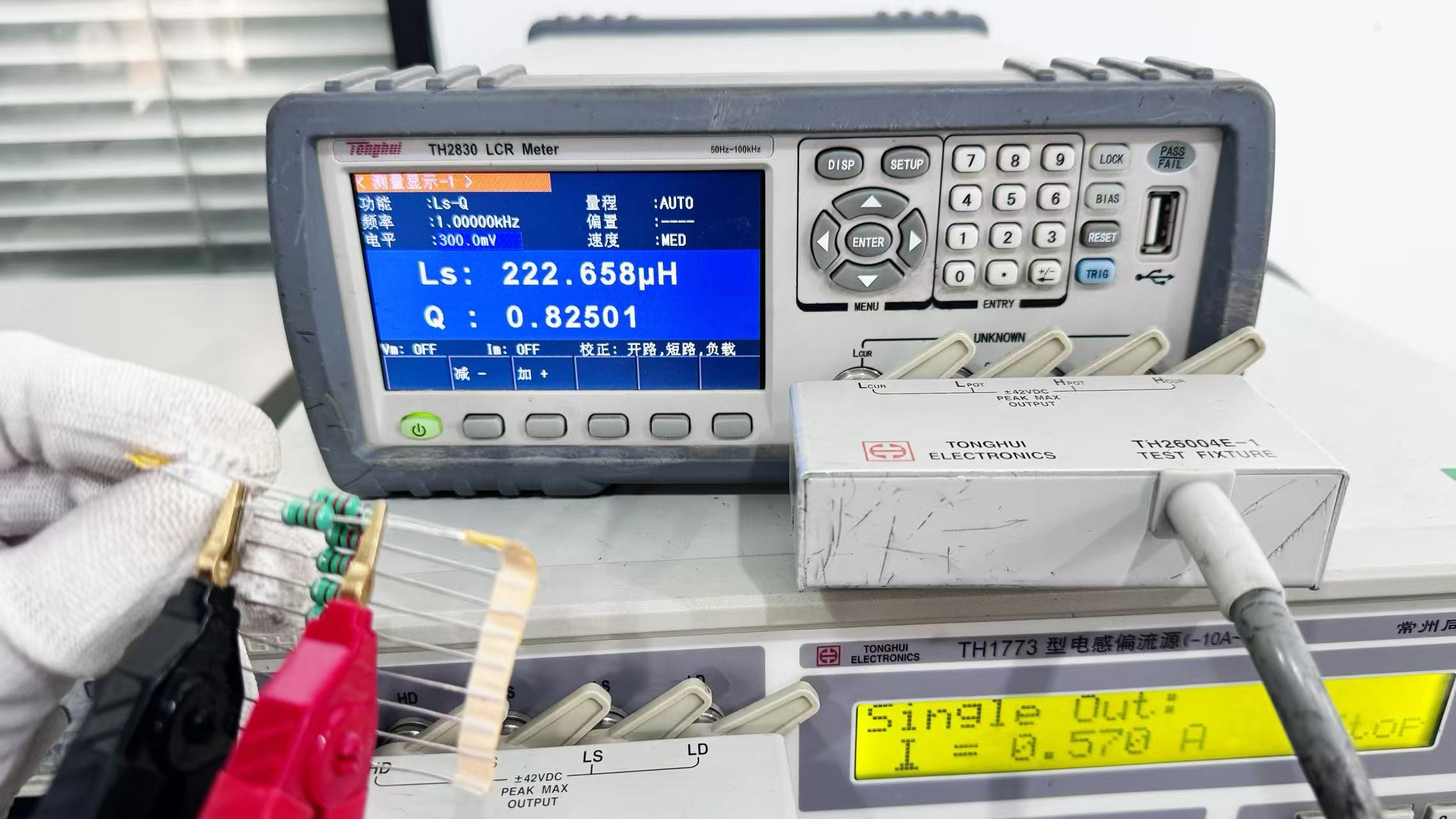

Am Ende brachten die Testdaten erfreuliche Ergebnisse: Die 220uH-Induktivität erfüllte alle Anforderungen perfekt. Sein Widerstand bleibt stabil zwischen 1,68 Ω und 1,7 Ω, mit einem Erfassungsbereich von 215uH-232uH. Insbesondere bei einer Belastung mit einem Strom von 0,4 A beträgt die Änderungsrate der Induktivität nur 0,9 %, womit die langfristigen Arbeitsanforderungen von 300 mA vollständig erfüllt werden. Noch wichtiger ist, dass das bisher kopfschmerzverursachende Problem des „starken Brennens“ vollständig gelöst wurde. Der Kunde ist damit sehr zufrieden und das Produkt ist in die Phase der Kleinserienanpassung eingetreten.

Die schnelle Lösung dieser technischen Herausforderung ist nicht nur auf die aktive Zusammenarbeit zurückzuführen, sondern beruht auch auf Gujings umfassender Erfahrung in der vorteilhaften Kategorie der Farbringinduktoren:

Hohe Empfindlichkeitsfähigkeit: Unser Farbringinduktor hat eine maximale Empfindlichkeit von 100 mH erreicht und verfügt über eine stabile Massenproduktion und einen stabilen Versand, wodurch ein breiteres Spektrum an Filter- und Energiespeicheranforderungen erfüllt werden kann.

Hochstromeigenschaften: Wie in diesem Fall gezeigt, ist uns ein Durchbruch bei der Strombelastbarkeit in einem kleinen Gehäuse gelungen. Ähnlich im 0510 verpackt, mit einer Empfindlichkeit von 1 mH, kann der Strom durch verschiedene Materialschemata von 100 mA bis 300 mA abgedeckt werden, was Kunden eine flexible Auswahl bietet.

Stabil und zuverlässig: Der Arbeitstemperaturbereich gewöhnlicher Induktoren liegt normalerweise zwischen -20 °C und +105 °C. Der Farbringinduktor von Gujing kann jedoch mit seiner einzigartigen Magnetkernpulverformel und der speziellen Epoxidharzformel auf der Außenschicht den Arbeitstemperaturbereich auf -40 °C bis +125 °C erweitern und problemlos mit besonderen rauen Umgebungen wie Automobilelektronik, Industrieanlagen, Stromversorgungen für den Außenbereich usw. umgehen.

Bei Gu Jings Lösung geht es nicht nur um die Bereitstellung eines Induktors

Wir sind uns bewusst, dass hinter jeder Komponente das Streben nach Stabilität, Effizienz und Zuverlässigkeit des Gesamtsystems steht. Gujing bietet nicht nur Induktivitätsprodukte, die die Parameter erfüllen, sondern auch eine integrierte Lösung, die auf Materialwissenschaft, elektromagnetischem Design und Anwendungserfahrung basiert. Wenn Sie vor Herausforderungen wie Verpackungsbeschränkungen, Problemen mit dem Temperaturanstieg, Empfindlichkeitsanpassung oder rauen Umgebungen stehen, steht Ihnen das Gujing-Team gerne als zuverlässiger technischer Support zur Seite.

Von präzisen Empfehlungen bis hin zu kollaborativem Debugging, von der Probenvalidierung bis zur Massenlieferung – wir sind bestrebt, „Chip“-Services zu nutzen, um Ihren Produkten dabei zu helfen, sich von anderen abzuheben und Stabilität und langfristigen Erfolg zu erzielen.

Wenn Sie spezielle Spezifikationen des Induktors benötigen
