Warum Farbringinduktivitätstoleranz und DCR für Ihre Leiterplatte wichtig sind

Toleranz und DCR sind wichtig, da sie sich direkt auf die Schaltungsgenauigkeit, Effizienz und Zuverlässigkeit bei der Leiterplattenmontage auswirken. Eine Farbringinduktivität dient der Filterung, Abstimmung und Stromversorgung. Diese Induktoren sind nicht austauschbar. Eine Induktivität mit einem losen Wert verschiebt den Frequenzgang. Ein Induktor mit hohem DCR verschwendet Energie als Wärme. Solche Induktivitäten verursachen Signalverzerrungen, Überhitzung und fehlerhafte Baugruppen. Jeder Induktor auf der Platine muss seine Nennspezifikation erfüllen. Entwickler, die die Induktorspezifikationen ignorieren, riskieren kostspielige Nacharbeiten und eine instabile Leistung. Die richtige Wahl des Induktors verhindert diese Ausfälle. Es hält die Schaltkreise stabil und effizient. Die richtige Auswahl beginnt immer mit dem Verständnis beider Parameter.

Grundlagen zur Toleranz und Induktivität von Farbringinduktoren

Was Induktivitätstoleranz bedeutet

Die Induktivitätstoleranz beschreibt die zulässige Abweichung von einem Nenninduktivitätswert. Die Hersteller geben diese Abweichung als Prozentsatz an. Ein 100-µH-Induktor mit einer Toleranz von ±10 % kann Werte zwischen 90 µH und 110 µH messen. Dieser Bereich beeinflusst die Leistung der Komponente in einem Schaltkreis.

Enge Toleranzen kosten mehr in der Produktion. Eine lockere Toleranz spart Geld, führt aber zu Unsicherheit. Designer müssen diese Kompromisse für jede Anwendung abwägen.

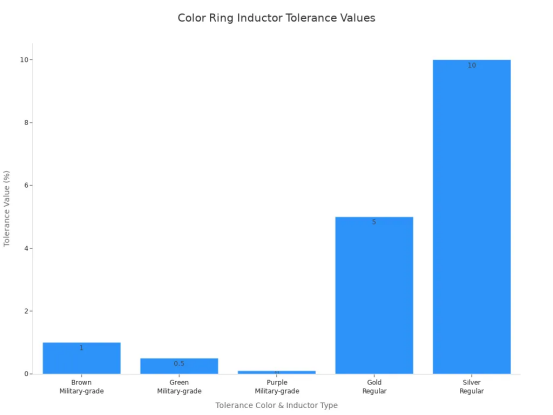

Zu den gängigen Toleranzklassifizierungen gehören M (±20 %) und N (±30 %). Diese Codes erscheinen auf Datenblättern und Komponentenetiketten. Induktivitäten in Militärqualität erreichen viel engere Toleranzen. Braun bedeutet ±1 %, Grün bedeutet ±0,5 % und Lila bedeutet ±0,1 %. Normale Induktivitäten verwenden Gold für ±5 % und Silber für ±10 %.

Die Color Ring Inductor-Serie von Gujing , einschließlich der Modelle DLGA0510 und DLGA0410, demonstriert eine konsistente Toleranzkontrolle über alle Produktionschargen hinweg. Diese Durchsteckinduktivitäten eignen sich für Filter-, Energiespeicher- und Signalverarbeitungsaufgaben.

Lesen von Toleranzbändern und Codes

Eine farbcodierte Reihe von Bändern kommuniziert den Induktivitätswert und die Toleranz auf dem Komponentenkörper. Die Lesemethode hängt von der Bandanzahl ab.

Bei einem Vierband-Induktor sind die ersten beiden Bänder signifikante Ziffern, das dritte Band ist der Multiplikator und das vierte Band gibt die Toleranz an. Bei einem Fünfband-Induktor sind die ersten drei Bänder signifikante Ziffern, das vierte Band ist der Multiplikator und das fünfte Band gibt die Toleranz an.

Betrachten Sie ein Beispiel mit vier Bändern: Gelb (4), Violett (7), Rot (×100), Gold (5 %). Dies ergibt 47 × 100 = 4700 µH mit 5 % Toleranz. Ein Beispiel mit fünf Bändern: Rot (2), Violett (7), Schwarz (0), Braun (×10), Gold (5 %). Dies ergibt 270 × 10 = 2700 µH mit 5 % Toleranz.

In der folgenden Tabelle sind die Toleranzfarbcodes zum schnellen Nachschlagen zusammengefasst.

Das korrekte Lesen farbiger Bänder verhindert Montagefehler. Ein falsch gelesenes Toleranzband führt dazu, dass der falsche Induktor an die Produktionslinie geschickt wird.

Wie sich Toleranz auf die Schaltungsleistung auswirkt

Filter- und Abstimmungsgenauigkeit

Induktivitätswert und Toleranz prägen den Frequenzgang jeder Filter- und Abstimmschaltung. Ein Filter lässt Signale bei bestimmten Frequenzen durch oder blockiert sie. Dieses Verhalten hängt von der genauen Induktivität im Stromkreis ab. Wenn der tatsächliche Wert von der Nenninduktivität abweicht, verschiebt sich auch die Grenzfrequenz. Eine Abstimmschaltung verhält sich genauso. Der Resonanzpunkt verschiebt sich und der Schaltkreis funktioniert nicht mehr wie vorgesehen.

Die Resonanzfrequenz hängt sowohl von der Induktivität als auch von der Kapazität ab. Jeder Fehler in einer der Komponenten verschiebt den Resonanzpunkt. Kondensatoren variieren üblicherweise um etwa ±5 % bis ±20 %. Induktivitäten variieren häufig um ±10 % oder mehr. Diese Abweichungen kombinieren sich. Die tatsächliche Resonanz kann mehrere Prozent vom beabsichtigten Wert abweichen. Präzisionskomponenten oder eine nachträgliche Justierung lösen dieses Problem. Ohne sie driftet die Rennstrecke.

Ein praktisches Beispiel zeigt das Ausmaß des Problems. Ein 1-MHz-Oszillator mit ±10 % Komponenten kann zwischen etwa 950 kHz und 1050 kHz driften. Kommunikationssysteme benötigen oft eine Genauigkeit im Kilohertz-Bereich. Diese Abweichung ist dort nicht akzeptabel. Präzisions-HF-Designs umfassen häufig einstellbare Abstimmkomponenten zur Kompensation. Temperatureinflüsse verschlimmern die Situation. Induktivitäten mit Ferritkern ändern ihre Permeabilität mit der Temperatur. Parasitäre Widerstände in Induktivitäten und äquivalente Serienwiderstände in Kondensatoren verringern den Gütefaktor Q bei höheren Frequenzen. Diese Reduzierung kann die Resonanzfrequenz weiter verschieben.

Eine strengere Toleranz hilft, hat aber ihren Preis. Bei HF-Induktivitäten werden Toleranzen von ±2 % bis ±5 % mit abnehmender Bauteilgröße immer schwieriger zu erreichen. Diese Einschränkung wirkt sich auf die Fertigungsausbeute aus und verringert die Leistungsstabilität. Es beeinflusst auch, wie genau Ingenieure Resonanzkreise abstimmen können.

Risiken der Montageausbeute und der Nichtübereinstimmung

Unstimmigkeiten bei den Toleranzen führen zu echten Problemen in der Produktionslinie. Zwei Induktoren aus derselben Charge können an entgegengesetzten Enden ihres Toleranzbereichs liegen. Eine Schaltung funktioniert. Der nächste scheitert. Diese Inkonsistenz führt zu höheren Nacharbeits- und Ausschussraten.

Ein Farbringinduktor mit einem lockeren Toleranzband verschärft dieses Risiko. Das Band teilt dem Monteur den Nennbereich mit, jedoch nicht den tatsächlichen Wert dieses bestimmten Teils. Eine Platine, die mit nicht übereinstimmenden Induktivitäten bestückt ist, kann bei einer Einheit den Funktionstest bestehen und bei einer anderen ausfallen. Ingenieure verbringen dann Zeit damit, ein Problem zu debuggen, das auf Komponentenvariationen und nicht auf Konstruktionsfehler zurückzuführen ist.

Eine auf die Anwendung abgestimmte Toleranz verringert diese Risiken. Abstimmschaltungen benötigen enge Toleranzen. Filterschaltungen akzeptieren häufig eine geringere Toleranz. Entwickler, die das Toleranzband anhand der Schaltungsanforderungen prüfen, erkennen Abweichungen vor Produktionsbeginn. Dieser Schritt schützt die Baugruppenausbeute und sorgt dafür, dass das Schaltungsverhalten in allen Einheiten konsistent bleibt.

DCR-Auswirkungen auf Leistungsverlust und Effizienz

DCR, Wärme und aktuelle Bewertung

DCR ist der Gleichstromwiderstand der Induktorwicklung. Dieser Widerstand kommt vom Kupferdraht im Inneren des Bauteils. Ein niedriger DCR minimiert Leistungsverlust und interne Erwärmung. Die Beziehung folgt einer einfachen Regel: Die Verlustleistung ist gleich dem Strom im Quadrat mal dem Widerstand. Selbst ein Wicklungswiderstand von wenigen Milliohm kann erhebliche Wärme erzeugen, wenn der Induktor Dutzende oder Hunderte Ampere führt. Der Verlust wächst mit dem Quadrat des Stroms.

Ein höherer DCR bedeutet mehr Wärme. Mehr Wärme verringert den sicheren Nennstrom. Wenn ein Konstrukteur einen Farbringinduktor über seinen zulässigen Nennstrom hinaus belastet, kann dies zu Wärmeentwicklung, magnetischer Sättigung und Effizienzverlusten führen. Die Komponente kann ausfallen. Für eine zuverlässige Leistung müssen Ingenieure beim Vergleich von Leistungsinduktivitäten für einen Abwärts- oder Aufwärtswandler den Sättigungsstrom, den Temperaturanstieg und das Material des Induktorkerns berücksichtigen.

Dabei spielt die Bauteilgröße eine große Rolle. Die Größe der SMD-Induktivität bestimmt DCR, Nennstrom, Sättigungsspielraum und Wärmemanagement. Ein kleineres Paket kann die Wärme nicht so effektiv ableiten. Es begrenzt auch die Querschnittsfläche der Wicklung. Flachdrahtwicklungen verbessern die Packungsdichte der Leiter. Dieses Design ermöglicht eine größere Leiterquerschnittsfläche oder eine kompaktere Wicklung für ein bestimmtes Design. Das Ergebnis ist ein geringerer DCR und ein geringerer Leitungsverlust. Diese Vorteile sind bei hohen Strömen am wichtigsten, da der Leitungsverlust mit dem Quadrat des Stroms skaliert.

Ingenieure sollten sich mit Heiß-DCR befassen, nicht nur mit Raumtemperatur-DCR. Der temperaturabhängige DCR steigt, wenn sich die Komponente während des Betriebs erwärmt. Dieser Anstieg erhöht die Verluste weiter. Die Reduzierung von Verlustmechanismen ist oft effektiver als der Versuch, Wärme nach ihrer Entstehung abzuleiten. Ein geringerer Widerstand kann einen höheren thermischen Nennstrom innerhalb einer bestimmten Gehäusegröße unterstützen. Diese Verbesserung gilt nur, wenn auch die Anforderungen an Sättigung, Temperaturanstieg, PCB-Layout und Kühlung erfüllt sind.

Die geformte Bandstruktur von Gujing in der DLGA-Serie sorgt für einen geringen Kernverlust und einen zuverlässigen Betrieb unter kontinuierlichen Arbeitsbedingungen. Das geformte Banddesign verbessert die Montageeffizienz und unterstützt die automatisierte Produktion.

Effizienz bei Stromversorgungsdesigns

DCR führt direkt zu Gleichstromleitungsverlusten in der Magnetik der Stromversorgung. Die Minimierung des DCR ist ein entscheidendes Designziel für jeden effizienten Wandler. DCR ist jedoch nicht die einzige Verlustquelle. Frequenzabhängige AC-Wicklungsverluste durch Skin- und Proximity-Effekte tragen ebenfalls zum Temperaturanstieg bei. Wirbelströme aus Rand- und Streufeldern erhöhen die Verluste. Kernverlust fügt eine weitere Schicht hinzu. Die Schwere dieser Verluste hängt von der Schaltfrequenz, der Stromwellenform, der Leitergeometrie, der Feldverteilung, der Spaltgeometrie, dem Kernmaterial und der Flussschwankung ab.

Mit steigender Induktivität klingen die maximalen Stromverluste am Schalttransistor ab. Diese Änderung erhöht die Effizienz. Allerdings kann eine höhere Induktivität die Verluste durch den Gleichstromwiderstand der Spule erhöhen und den Wirkungsgrad verringern. Designer müssen diese konkurrierenden Effekte ausgleichen.

Die DCR-Optimierung muss mit den AC-Wicklungsverlusten, dem Kernverlust, der Sättigungstoleranz und der thermischen Struktur in Einklang gebracht werden. Das magnetische Design sollte einen Wärmefluss durch die Wicklung, den Kern, die Basis, das PCB-Kupfer, den Luftstrom und einen optionalen Kühlpfad umfassen. Das Design von Hochstrominduktoren ist ebenso ein thermisches Designproblem wie ein magnetisches Designproblem. Die Wicklung und das Gehäuse bestimmen, ob die Komponente im endgültigen Gehäuse Dauerstrom übersteht.

Ingenieure sollten bei der Auswahl die Induktivitäts-zu-Gleichstrom-Kurve und die Induktivitäts-zu-Strom-Kurve untersuchen. Diese Kurven zeigen, wie die Induktivität unter Gleichstromvorspannung abnimmt. Der Prozentsatz des Induktivitätsabfalls gibt an, wie viel die Komponente bei Betriebsstrom verliert. Designer sollten auch DC-Bias-Kurven auf Sättigungsverhalten prüfen. Eine sorgfältige Prüfung des Welligkeitsstroms, des Spitzenstroms und des Effektivstroms stellt sicher, dass der Induktor den Anforderungen der Anwendung entspricht. Die Stromwelligkeit wirkt sich auf Kernverlust und Erwärmung aus. Durch die richtige Auswahl werden Effizienzverluste verhindert und die Stromversorgung stabil gehalten.

Folgen der Missachtung von Toleranz und DCR

Signalverzerrung und Instabilität

Außerhalb der Spezifikation liegende Toleranzen führen zu Signalverzerrungen, Verstimmungen und Schaltungsinstabilität. Eine Induktivität mit einem Wert außerhalb ihres Nennbereichs verschiebt den Frequenzgang der Schaltung. Filter blockieren nicht mehr die richtigen Frequenzen. Abstimmkreise weichen von ihrem Zielresonanzpunkt ab. Das Ergebnis ist eine verschlechterte Signalqualität und unvorhersehbares Verhalten.

Ein lockeres Toleranzband bringt Unsicherheit in jede gebaute Einheit. Ein Board funktioniert möglicherweise perfekt. Der nächste könnte scheitern. Diese Variante zwingt Ingenieure dazu, Zeit mit der Fehlerbehebung von Problemen zu verbringen, die auf Komponenteninkonsistenzen und nicht auf Konstruktionsfehler zurückzuführen sind. Eine strenge Toleranzkontrolle verhindert diese Probleme. Dadurch bleibt das Schaltungsverhalten über jeden Produktionslauf hinweg stabil.

Überhitzung und Nacharbeitskosten

Übermäßiger DCR führt zu Überhitzung, Komponentenausfall und kostspieligen Nacharbeiten bei der Leiterplattenbestückung. Um eine höhere Induktivität zu erreichen, verwenden Hersteller häufig dünnere Drähte oder mehr Wicklungswindungen. Diese Designwahl erhöht den Gleichstromwiderstand des Induktors. Der erhöhte DCR erhöht den Kupferverlust, insbesondere den I²R-Verlust. Der erhöhte I²R-Verlust führt zu einer starken Überhitzung des Induktors. Diese Überhitzung verringert auch die Gesamteffizienz des Schaltkreises.

Temperaturabhängige DCR verschlimmert das Problem. Wenn sich das Bauteil im Betrieb erwärmt, steigt sein Widerstand weiter an. Dieser Anstieg erhöht die Verluste noch mehr. Ein Designer, der diesen Effekt ignoriert, kann einen Induktor spezifizieren, der auf der Werkbank funktioniert, aber im Feld versagt. Die Komponente kann ihre aktuelle Nennleistung überschreiten und dauerhafte Schäden erleiden. Der Austausch fehlerhafter Teile erhöht die Kosten und verzögert die Produktion.

Gujings IATF 16949- und ISO 9001-Zertifizierungen sowie die vollständige Rückverfolgbarkeit des Prozesses tragen dazu bei, diese Probleme zu vermeiden. Diese Systeme stellen sicher, dass jeder Induktor vor dem Versand seine Nennspezifikationen erfüllt. Eine strenge Qualitätsprüfung erkennt Teile, die nicht den Spezifikationen entsprechen, bevor sie das Montageband erreichen. Dieser Schutz reduziert Nacharbeiten, Ausschuss und Feldausfälle. Designer, die von zertifizierten Lieferanten beziehen, vermeiden die versteckten Kosten inkonsistenter Komponenten.

Auswahl von Farbringinduktivitäten für die Leiterplattenbestückung

Anpassung der Toleranz an die Anwendungsanforderungen

Die Toleranzanforderungen variieren je nach Schaltungsfunktion. Abstimmschaltungen erfordern enge Toleranzen, da kleine Induktivitätsverschiebungen Resonanztanks verstimmen. Für diese Präzisionsanwendungen eignet sich ein ±5 % -Farbringinduktor . Filterschaltungen tolerieren lockere Werte. Ein ±10 %- oder ±20 %-Teil funktioniert dort oft gut. Designer sollten das Toleranzband an die Empfindlichkeit der Schaltung anpassen. Dieser Schritt vermeidet unnötige Kosten und gewährleistet eine zuverlässige Leistung.

Der Nenninduktivitätswert leitet die erste Auswahl. Anschließend überprüfen die Ingenieure, ob der Toleranzbereich innerhalb der für die Anwendung akzeptablen Grenzen bleibt. Ein für 100 µH ausgelegter Resonanztank kann 95 µH bis 105 µH aufnehmen. Eine ±5 %-Induktivität erfüllt diesen Bedarf. Bei einem ±20 %-Teil ist dies nicht der Fall. Die Überprüfung der Toleranz anhand der Schaltkreisanforderungen vor der Fertigstellung der Stückliste erspart Nacharbeit und schützt die Baugruppenausbeute.

Auswahl von DCR und aktuellem Rating

Die DCR-Auswahl erfordert Kompromisse. Ein geringerer Gleichstromwiderstand erfordert einen dickeren Draht. Diese Wahl erhöht die Paketgröße und die Kosten. Bei höheren Schaltfrequenzen kann der Wechselstromwiderstand das 1,5- bis 3-fache des Gleichstromwerts erreichen. Kernverluste skalieren auch mit der Frequenz. Designer müssen diese Faktoren gemeinsam bewerten.

Die aktuelle Bewertung erfordert die Beachtung mehrerer Parameter. Der thermische Nennstrom unterscheidet sich vom Sättigungsstrom. Ingenieure sollten beides überprüfen. Eine allgemeine Entwurfsregel reduziert den Sättigungsstrom um 25 % unter den ungünstigsten Spitzenstrom, wenn die Umgebungstemperatur unter 50 °C bleibt. Über 70 °C muss die Leistung um 35 % herabgesetzt werden. Der Gleichstrom erzeugt Wicklungsverluste. Der Welligkeitsstrom führt zu Wechselstromverlusten. Der Effektivstrom bestimmt die Gesamterwärmung.

Ein praktisches Beispiel zeigt, warum Datenblattbedingungen wichtig sind. Ein 12-V-zu-3,3-V/5-A-Abwärtswandler verwendete eine 10-µH-Induktivität mit einem Nennsättigungsstrom von 5,2 A und einem DCR von 28 mΩ. Das Teil lief bei 78 °C, während die Platine bei 45 °C blieb. Der Kernverlust bei 500 kHz erreichte 340 mW, fast das Dreifache des Datenblattwerts. Durch die Umstellung auf eine 10 µH, 6,5 A Sättigungsstrom, 18 mΩ DCR-Induktivität mit Verbundkern wurden die Verluste reduziert und die Temperatur auf 52 °C gesenkt.

Gujing bietet OEM/ODM-Dienstleistungen an, die durch mehr als 20.000 Magnetkernformulierungen unterstützt werden. Das Unternehmen bietet Anpassungen für bestimmte Induktivitätswerte, Abmessungen oder elektrische Leistung an. Diese Induktivitäten unterstützen eine effiziente Leiterplattenmontage in vielen Anwendungen.
Toleranz beeinflusst die Schaltungsgenauigkeit und die Montageausbeute. DCR prägt Effizienz und thermische Leistung. Designer müssen den Induktor anhand der Anwendungsanforderungen überprüfen, bevor sie die Stückliste fertigstellen. Überprüfen Sie, ob der Induktivitätswert mit der Berechnung im IC-Datenblatt übereinstimmt. Stellen Sie sicher, dass der Sättigungsstrom den Spitzenstrom um mindestens 30 % übersteigt. Stellen Sie sicher, dass der thermische Strom den Dauerlaststrom um mindestens 20 % übersteigt. Wählen Sie den niedrigsten DCR, der je nach Budget und Größe zulässig ist. Stellen Sie sicher, dass die Eigenresonanzfrequenz deutlich über der Betriebsfrequenz bleibt. Jeder Induktor muss in die Leiterplattenfläche passen und die Wärme ordnungsgemäß ableiten. Bringen Sie Leistung gegen Kosten und Verfügbarkeit ins Gleichgewicht. Ein gut ausgewählter Induktor sorgt dafür, dass die Leiterplatte bei jedem Produktionsdurchlauf stabil, effizient und zuverlässig bleibt.
