So passen Sie die Induktorspezifikationen an, um eine sichere, kompatible Ersatzbeschaffung zu gewährleisten

Um einen veralteten Induktor sicher zu ersetzen, müssen alle kritischen elektrischen, mechanischen und thermischen Spezifikationen eingehalten werden. Überprüfen Sie anschließend den Austausch durch einen vertrauenswürdigen kompatiblen Induktorhersteller mit einem Mustertest. Der Induktivitätswert allein reicht nicht aus. Dies ist der häufigste Beschaffungsfehler. Zwei Teile mit demselben Mikrohenry-Wert können sich in einer realen Schaltung sehr unterschiedlich verhalten. Dieser Beitrag enthält eine Schritt-für-Schritt-Checkliste. Leser können es sofort auf ein echtes Ersatzprojekt anwenden. Jeder Schritt baut auf dem letzten auf, von der Erfassung der Originalspezifikationen bis zur Validierung von Proben im tatsächlichen Schaltkreis. Wenn Sie einen Schritt überspringen, besteht die Gefahr von Feldausfällen.

Wichtige Erkenntnisse

· Erfassen Sie alle kritischen Spezifikationen aus dem Datenblatt oder den Designdateien des Originalinduktors.

· Passen Sie elektrische Spezifikationen wie Induktivität, Toleranz und Sättigungsstrom an, um Stromkreisausfälle zu vermeiden.

· Überprüfen Sie die mechanischen und thermischen Spezifikationen, um sicherzustellen, dass der Ersatz passt und kühl bleibt.

· Bezugsquelle: autorisierte Händler und geprüfte Hersteller, um gefälschte Teile zu vermeiden.

· Testen Sie Proben im tatsächlichen Schaltkreis unter realer Last, bevor Sie mit der Produktion beginnen.

Erfassen Sie Spezifikationen für schwer zu findende und veraltete elektronische Komponenten

Holen Sie sich das Datenblatt oder die Designdateien

Der erste Schritt bei jedem Ersatzprojekt besteht darin, die Originaldokumentation zu finden. Wenn ein Teil das Ende seiner Lebensdauer erreicht, kann der Hersteller das Datenblatt weiterhin auf seiner Website hosten. Überprüfen Sie archivierte Produktseiten, Händlerdatenbanken und interne technische Aufzeichnungen. Ebenso wertvoll sind Listen genehmigter Alternativen des ursprünglichen Designteams. Diese Dokumente enthalten häufig Querverweisdaten, die stundenlange Recherche ersparen.

Wenn das Datenblatt nicht verfügbar ist, schauen Sie sich die Designdateien an. Schaltpläne, Stücklistenaufzeichnungen und PCB-Layoutdateien enthalten allesamt wichtige Informationen. Ein Vertragshersteller oder ein Händler für elektronische Komponenten kann Kopien aus früheren Produktionsläufen besitzen. Bei der Beschaffung schwer zu findender Teile erweisen sich diese internen Quellen oft als zuverlässiger als öffentliche Datenbanken. Das Ziel ist einfach: Sammeln Sie alle Dokumente, die den ursprünglichen Induktor beschreiben.

Zeichnen Sie jede kritische Spezifikation auf

Sobald die Dokumentation vorliegt, notieren Sie alle relevanten Parameter. In der folgenden Tabelle sind die vollständigen Spezifikationen für die Suche nach einem Induktorersatz aufgeführt .

Der Lebenszyklusstatus und die Herstellerteilenummern bilden den Ausgangspunkt für jede Suche. Die Veralterung von Komponenten betrifft jedes Jahr Tausende schwer zu findender elektronischer Teile. Eine klare Aufzeichnung dieser Spezifikationen macht aus einem vagen Beschaffungsproblem eine definierte Engineering-Aufgabe. Ingenieure, die diesen Schritt überspringen, verschwenden oft Zeit mit inkompatiblen Kandidaten. Ein vollständiges Datenblatt hilft auch bei der Kontaktaufnahme mit einem Hersteller für Querverweise.

Gleiche elektrische Spezifikationen für veraltete Induktoren

Induktivität, Toleranz und Testfrequenz

Zwei Induktoren können denselben Mikrohenry-Nennwert haben und dennoch im selben Stromkreis ausfallen. Zunächst kommt es auf die Schalthäufigkeit an. Ein Teil mit niedriger Induktivität wie 2R2 dient Hochfrequenz-Schaltkreisen, während ein Teil mit 100 Mikrohenry für die Niederfrequenzfilterung geeignet ist. Das Erzwingen einer nicht übereinstimmenden Komponente in einer Hochfrequenz-CPU-Stromversorgung kann zu Stabilitätsproblemen führen. Teile mit hoher Induktivität sind tendenziell auch größer und haben ein schlechteres Hochfrequenzverhalten, weshalb Entwickler sie im Allgemeinen für die Kernstromversorgung bei sehr hohen Frequenzen meiden.

Toleranz und Prüfhäufigkeit fügen eine weitere Ebene hinzu. Ein bei einer Frequenz gemessenes Teil kann bei einer anderen Frequenz einen anderen Induktivitätswert aufweisen. Ingenieure müssen bestätigen, dass das Toleranzband und die Testbedingungen des Ersatzes mit dem ursprünglichen Design übereinstimmen. Ein praktischer Fall beschreibt die Änderung eines Stromversorgungsschaltkreises einer Grafikkarte, bei dem die ursprüngliche Induktivität falsche Spezifikationen aufwies, was dazu führte, dass die Spannungsschwankungen unter Volllast die zulässigen Grenzwerte überschritten. Nach dem Austausch durch einen ordnungsgemäß ausgelegten 2R2-Forminduktor halbierte sich die Spannungsschwankung und die Karte bestand den Stabilitätstest. Dies zeigt, dass identische Mikrohenry-Werte allein keine Garantie für die elektrische Kompatibilität sind.

Nennstrom, Sättigungsstrom und DCR

Ein einzelner Nennstrom wie „10 A“ in einem Datenblatt ist nicht eindeutig. Es kann sich auf den Sättigungsstrom, die thermische Leistung oder eine bestimmte Testbedingung beziehen. Diese sind nicht gleichwertig. Der Sättigungsstrom (Isat) bezieht sich auf den Spitzenstrom, bei dem sich der Kern während Schalt- oder Übergangsbedingungen der Sättigung nähert. Der Effektivstrom (Irms) bezieht sich auf die Erwärmung im Dauerbetrieb. Werte verschiedener Hersteller sind möglicherweise nicht direkt vergleichbar, da ihre Definitionen, Temperaturanstiegsgrenzen, Induktivitätsabfallkriterien, Testfrequenz oder Messbedingungen unterschiedlich sein können.

Eine größere Induktivität hat nicht unbedingt einen höheren Sättigungsstrom. Wenn der Isat des Ersatzes niedriger ist als der Spitzenstrom im ursprünglichen Design, wird der Kern vorzeitig gesättigt. Dies führt zu einem plötzlichen Induktivitätsabfall und einem möglichen Überstromausfall der Schalttransistoren. Der Gleichstrom-Vorstrom verschiebt den Arbeitspunkt des Kerns entlang der BH-Kurve und verringert so die inkrementelle Induktivität. Ingenieure sollten LI-Kurven verwenden, um diesen Derating-Effekt zu quantifizieren. Sättigung kann die Regelung zerstören und den MOSFET überlasten. Wählen Sie daher Teile aus, deren Sättigungsstrom über dem ungünstigsten Spitzenstrom liegt. Verlassen Sie sich nicht nur auf den RMS-Stromwert.

Der Gleichstromwiderstand in der Wicklung verursacht Leitungsverluste, die durch die Beziehung Leistungsverlust = Strom im Quadrat mal Widerstand bestimmt werden. Da der Verlust mit dem Quadrat des Stroms skaliert, können selbst wenige Milliohm DCR erhebliche Wärme abführen, wenn der Induktor Dutzende oder Hunderte Ampere führt. Diese Verlustleistung verringert direkt den Wirkungsgrad des Wandlers und erhöht die Komponententemperatur. Die Reduzierung des DCR durch Flachdrahtwicklungen verringert den Leitungsverlust, was die Effizienz verbessert und eine höhere thermische Strombelastbarkeit innerhalb einer gegebenen Gehäusegröße unterstützt. Konverterwärme ist grundsätzlich ein Problem elektrischer Verluste, bevor sie zu einem Problem des Wärmemanagements wird. Bei veralteten Teilen müssen Toleranz, Induktivitätswert, Nennstrom und Sättigungseigenschaften mit den Spezifikationen des ursprünglichen Induktors übereinstimmen. Diese Induktorauswahlparameter bilden die Grundlage für einen sicheren Austausch .

Passen Sie mechanische und thermische Einschränkungen für Induktoren an

Grundfläche, Höhe und Abschlussstil

Die physische Passform bestimmt, ob ein Ersatz auf einer vorhandenen Platine funktioniert. Ingenieure müssen die Grundfläche, die Höhe und den Abschlussstil anhand des Originallayouts überprüfen. Ein kompatibler Ersatz kann in einer anderen Verpackung oder Pinbelegung geliefert werden. Lötpads, Freiräume und nahegelegene Komponenten schränken den verfügbaren Platz ein. Bei Gehäusen mit niedrigem Profil, bei denen ein höherer Teil mit dem Gehäuse oder einem Kühlkörper kollidiert, spielt die Höhe eine Rolle. Der Anschlussstil – ob Gullwing, J-Leiter oder Durchgangsloch – muss genau zu den PCB-Pads passen. Ein Teil, das elektrisch, aber mechanisch nicht passt, scheitert trotzdem an der Produktion.

Die Abstandsanforderungen gehen über den Komponentenkörper hinaus. Der Ersatz benötigt Platz für Lötkeile, Wärmeausdehnung und eventuelle Abschirmungen. Ingenieure sollten das Kontaktflächenmuster des ursprünglichen Induktors messen und es mit dem vom Kandidaten empfohlenen Layout vergleichen. Ein paar Zehntelmillimeter können darüber entscheiden, ob das Teil bündig aufliegt oder auf den Pads wackelt.

Abschirmung, Kerntyp und Temperaturreduzierung

Abschirmung und Kerntyp beeinflussen sowohl das EMI-Verhalten als auch die thermische Leistung. Ein abgeschirmter Induktor hält sein Magnetfeld weitgehend im Inneren, was die Kopplung mit benachbarten Schaltungselementen und abgestrahlte elektromagnetische Störungen verringert. Ein ungeschirmter Teil ermöglicht eine stärkere Magnetfeldabstrahlung, und diese Strahlung kann sich auf dichte Leiterplattenlayouts oder rauschempfindliche Schaltkreise auswirken. Der Austausch eines ungeschirmten Teils durch ein geschirmtes Teil erfordert daher eine Prüfung der Eignung für elektromagnetische Störungen und die magnetische Umgebung. Geleitete und abgestrahlte elektromagnetische Störungen können die Gerätefunktionalität beeinträchtigen, Datenverluste verursachen oder kritische Systeme lahmlegen.

Die Temperaturreduzierung verhindert Überhitzung und Langzeitausfälle. Die Ferritpermeabilität sinkt über 70 °C um etwa 0,3 bis 0,5 Prozent pro Grad Celsius, sodass der Sättigungsstrom mit der Erwärmung des Kerns abnimmt. Ein gemessenes Teil lieferte 3,2 A bei 25 °C, aber nur 1,8 A bei 105 °C. In vielen Querverweisdatenbanken wird nur der Wert von 25 °C aufgeführt. Ingenieure sollten den Sättigungsstrom gegenüber dem Worst-Case-Spitzenwert um 25 Prozent bei Umgebungstemperaturen unter 50 °C und um 35 Prozent bei Umgebungstemperaturen über 70 °C verringern. Der Kupferwiderstand steigt ebenfalls um etwa 0,39 Prozent pro Grad Celsius, sodass eine 50-Milliohm-Induktivität bei 100 °C etwa 65 Milliohm beträgt. Verwenden Sie immer den maximalen DCR-Wert (nicht typisch) und überprüfen Sie den Austausch bei der tatsächlichen Umgebungstemperatur. Diese Prüfungen verhindern, dass veraltete Induktoren im Feld ausfallen.

Quelle von einem geprüften kompatiblen Induktorhersteller

Nachdem Sie die elektrischen und mechanischen Anforderungen berücksichtigt haben, wählen Sie eine vertrauenswürdige Quelle aus. Ein kompatibler Induktorhersteller verringert das Risiko gefälschter oder minderwertiger Teile. Dieser Schritt verwandelt die aufgezeichnete Spezifikationsliste in eine zuverlässige Komponentenbeschaffung für veraltete Induktoren.

Verwenden Sie autorisierte Kanäle und parametrische Tools

Ingenieure sollten autorisierte Händler und parametrische Suchtools des Herstellers verwenden. Diese Tools filtern Induktivitäten nach Induktivität, Strom, DCR, Größe und Temperaturbewertung. Ein Händler für elektronische Komponenten mit einem verifizierten Qualitätssystem bietet zusätzlichen Schutz. Diese zuverlässigen Beschaffungskanäle grenzen die Kandidatenliste ein, bevor eine Bestellung aufgegeben wird.

Bevor Ingenieure einen Händler auswählen, sollten sie fünf Fragen stellen:

· Kann der Händler die vollständige Teilenummer und das Suffix des Herstellers bestätigen?

· Kann es Alternativen vorschlagen, wenn das Originalteil nicht verfügbar ist?

· Kann es Datenblätter auf Paket- und Bewertungsbestätigung überprüfen?

· Kann es Lieferzeiten, Verpackungsmethoden und Versandoptionen angeben?

· Kann es dringende Muster-, Prototypen- und Produktionsmengen unterstützen?

Bestätigen Sie Alternativen mit dem Hersteller

Die Antworten der Händler sind nur der Anfang. Ingenieure sollten sich mit der vorhandenen Induktor-Teilenummer und den Anwendungsanforderungen direkt an einen kompatiblen Induktorhersteller wenden. Der Hersteller vergleicht das Teil mit Komponenten mehrerer Lieferanten, um die zu bewertenden Induktoren zu validieren. Diese Prüfung umfasst Induktivität, Effektiv- und Sättigungsstrom, DCR, Kern, Temperatur, Grundfläche, mechanische Einschränkungen, Schaltfrequenz und Isolationsanforderungen. Wenn es kein Äquivalent gibt, kann der Hersteller ein kundenspezifisches Teil entwerfen und Muster liefern. Ein Händler für elektronische Komponenten kann diesen Prozess verkürzen, aber nur der Hersteller kann die Echtheit bestätigen.

Gujing liefert ein praktisches Beispiel. Der Markenname Gujing mit seinem Produktnamen „Compatible Inductor“ dient als kompatibler Induktorhersteller. Sein GAL1010AMT3R3 ersetzt Coilcraft XAL1010-332MME. Die GSHM-Serie umfasst GSHM1770, GSHM1265, GSHM0605 und GSHM0503MT1R0. Das Unternehmen verfügt über mehr als 23 Jahre Erfahrung in der Herstellung und über 20.000 Magnetkernformulierungen. Seine Qualitätssysteme erfüllen die Standards IATF 16949 und ISO 9001. Ingenieure sollten die RoHS- und ISO-Konformität für jeden alternativen Hersteller bestätigen. Diese Überprüfung schützt authentische Komponenten und trägt dazu bei, echte elektronische Komponenten zu gewährleisten. Ein zertifizierter Händler für elektronische Komponenten bietet einen weiteren Schutz. Der gesamte Komponentenbeschaffungsprozess sollte mit einer Musterprüfung enden. Eine abschließende Musterprüfung des Originalinduktors vervollständigt den sicheren Austausch von Leistungsinduktoren und anderen Ersatzinduktoren.

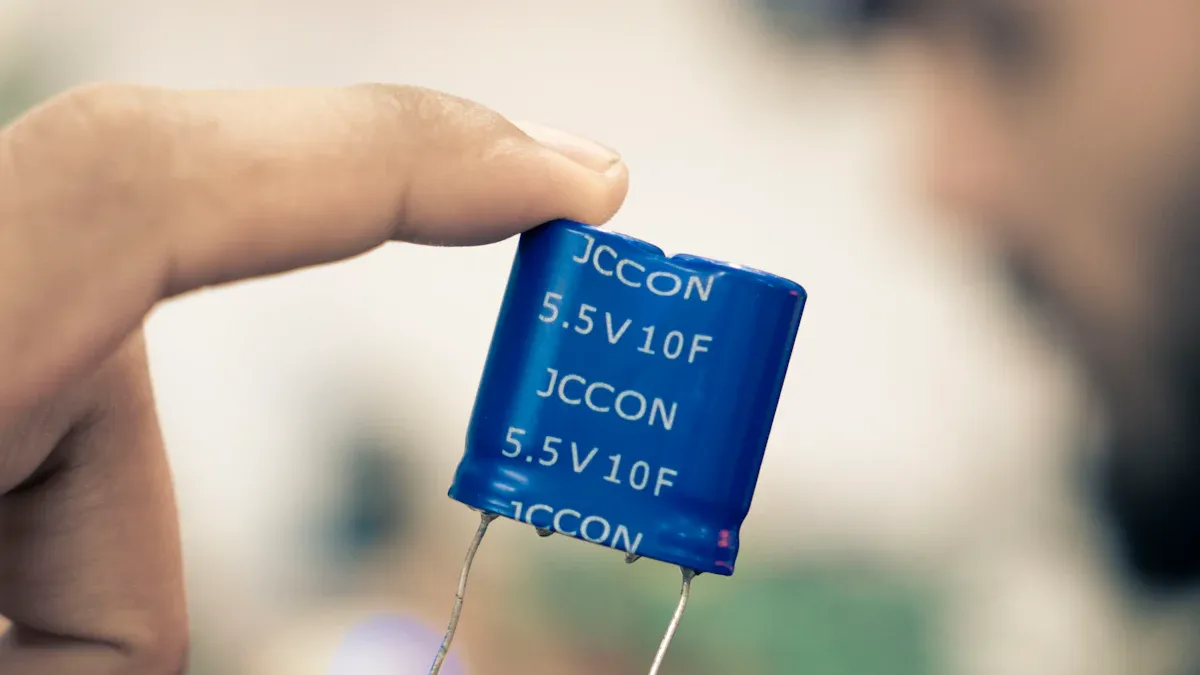

Überprüfen Sie die Authentizität der Komponenten vor dem Austausch

Der Spezifikationsabgleich schränkt die Kandidatenliste ein. Durch die Validierung wird bestätigt, dass das ausgewählte Teil tatsächlich funktioniert. Dieser Schritt trennt einen sicheren Austausch von einem kostspieligen Ausfall vor Ort. Ingenieure sollten jeden Kandidaten als unbewiesen behandeln, bis die Tests das Gegenteil beweisen.

Beispieltests im realen Stromkreis

Fordern Sie Muster beim kompatiblen Induktorhersteller an , bevor Sie sich auf Produktionsmengen festlegen. Eine Labormessung allein lässt kein Verhalten auf Schaltungsebene erkennen. Installieren Sie die Probe im tatsächlichen Stromkreis und messen Sie Induktivität, Stromwellenform und Ausgangsspannung unter realen Lastbedingungen. Dieser Schritt deckt Probleme auf, die in Datenblättern nicht angezeigt werden können.

Lötbarkeit und Pinbelegungskompatibilität verdienen gleichermaßen Aufmerksamkeit. In der folgenden Tabelle sind die Überprüfungsphasen für diese Prüfungen aufgeführt.

Diese Prüfungen schützen vor gefälschten elektronischen Teilen, die die Abmessungen von Verpackungen imitieren, aber die elektrischen oder thermischen Anforderungen nicht erfüllen.

Wärme-, Last- und Zuverlässigkeitsprüfungen

Wärme- und Belastungstests zeigen, ob der Ersatz den realen Betriebsbedingungen standhält. Betreiben Sie den Stromkreis mit maximaler Last und überwachen Sie die Induktortemperatur über die Zeit. Vergleichen Sie das Ergebnis mit dem Wärmeprofil des Originalteils. Ein Austausch, der heißer wird, verkürzt die Lebensdauer benachbarter Komponenten und birgt das Risiko eines langfristigen Ausfalls.

Zuverlässigkeitsprüfungen erstrecken sich über den gesamten Betriebsbereich. Testen Sie bei minimalen und maximalen Umgebungstemperaturen, bei ungünstigstem Strom und durch Aus- und Wiedereinschalten. Stellen Sie sicher, dass der Sättigungsstrom bei der höchsten erwarteten Temperatur über dem Worst-Case-Peak liegt. Diese Tests bestätigen die Authentizität der Komponenten unter wichtigen Bedingungen.

Die Dokumentation der Lieferantenqualifizierung und Rückverfolgbarkeit bildet den administrativen Teil der Validierung. Ingenieure sollten Lieferantenerfahrung, Produktrückverfolgbarkeit, Inspektionsverfahren, Testoptionen, Rückgaberichtlinien, Versandfähigkeit, Reaktionsgeschwindigkeit und Dokumentationsqualität bewerten. Zu den zusätzlichen Überprüfungen können externe Sichtprüfungen, Kennzeichnungsprüfungen, Verpackungsprüfungen, Etikettenprüfungen, Röntgenprüfungen, elektrische Prüfungen, Lötbarkeitsprüfungen, Entkapselungen und Laborprüfungen durch Dritte gehören.

Die Rückverfolgbarkeitsdokumentation sollte Rohstoffzertifizierungen, genehmigte Lieferantendokumentation, Chargen- und Chargenverfolgung, Herstellungsprozessaufzeichnungen, Inspektions- und Testberichte, technische Änderungsdokumentation, Endabnahme- und Lieferaufzeichnungen sowie Lieferantenqualifikationsprotokolle umfassen. Diese Aufzeichnungen bilden einen Prüfpfad, der zur Überprüfung der Konformität und zur Bestätigung der Komponentenauthentizität in der gesamten Lieferkette verwendet wird. Die ISO 13485-Zertifizierung dient als Input für die Lieferantenqualifizierung. Die Rückverfolgbarkeitskette vom eingehenden Material über Konstruktionshistorienaufzeichnungen, Herstellungsaufzeichnungen und Testaufzeichnungen unterstützt die Dokumentation, die ein OEM für seine regulatorischen Unterlagen benötigt.

Ein Händler für elektronische Komponenten kann die Komponentenverifizierung unterstützen, die Verantwortung liegt jedoch beim Käufer. Ein Händler für elektronische Komponenten, der authentische und rückverfolgbare Komponenten liefert, reduziert das Risiko. Eine schnelle Lieferung ist nützlich, aber eine sichere Ersatzplanung bringt langfristig mehr Wert. Ingenieure sollten die Echtheit elektronischer Komponenten durch eine Dokumentationsprüfung bestätigen, bevor sie eine Bestellung aufgeben. Diese Disziplin schützt die Komponentenbeschaffung vor dem Risiko von Fälschungen und stellt sicher, dass echte elektronische Teile die Produktionslinie erreichen. Ein zuverlässiger Induktor und ein verifizierter kompatibler Induktorhersteller schließen gemeinsam den Kreis für einen sicheren Austausch.

Der sichere Austausch von Induktoren folgt einer klaren Reihenfolge. Ingenieure passen alle elektrischen, mechanischen und thermischen Spezifikationen an. Sie beziehen ihre Produkte aus verifizierten Kanälen. Sie testen Muster vor der Produktion im tatsächlichen Schaltkreis. Das Überspringen eines Schritts führt zu Fehlschlägen. Besondere Aufmerksamkeit verdienen der Sättigungsstrom und die thermische Validierung. Ein Teil, das früh gesättigt ist oder heiß läuft, wird unter realer Belastung ausfallen. Betrachten Sie die Ersatzbeschaffung als technische Aufgabe und nicht als Abkürzung für den Einkauf. Diese Disziplin schützt Produktionspläne und Produktzuverlässigkeit. Eine sorgfältige Übereinstimmung der Spezifikationen, ein vertrauenswürdiger Hersteller und ein validiertes Muster bilden die Grundlage für jeden sicheren Austausch.
