Praktischer Leitfaden zur Integration von I-förmigen Induktoren in die Durchsteckmontage

Ingenieure integrieren einen i-förmigen Induktor in durchkontaktierte Leiterplatten, um Energiespeicherung und Spannungsregelung durchzuführen. Diese Komponente unterdrückt Rauschen bei Filteraufgaben. Im Gegensatz zu axialen Induktoren sparen kompakte radiale Induktoren Platz auf der Platine und bewältigen gleichzeitig einen hohen Stromfluss. Die Kerngeometrie konzentriert magnetische Flusslinien und sorgt so für eine stabile Induktivität unter allen Betriebsbedingungen.

Eine ordnungsgemäße Montage erfordert eine strenge physische Kontrolle der Radialinduktoren in der Produktion. Stromkreise sind auf ein genaues Footprint-Design und eine präzise Magnetfeldisolierung angewiesen, um nahegelegene Leiterbahnen abzuschirmen. Die Herstellungsrichtlinien erzwingen Regeln für die radiale Leitungsformung, um eine Belastung jedes Induktorspulenkörpers zu verhindern. Kontrollierte Heizprofile eliminieren thermische Spannungen beim Löten und gewährleisten zuverlässige Verbindungen für jede Stromversorgungsanwendung und jeden Strompfad.

Wichtige Spezifikationen für die Auswahl von I-förmigen Induktoren

Die Auswahl des richtigen I-förmigen Induktors gewährleistet einen zuverlässigen Betrieb in Stromkreisen. Ingenieure bewerten elektrische Spezifikationen, um Komponenten an die Schaltungsanforderungen anzupassen. Ungeschirmte Ferritspulen bieten Optionen mit hohem Sättigungsschwellenwert für kompakte Platinen. Diese radialen Teile sparen im Vergleich zu herkömmlichen Axialinduktoren horizontale Fläche ein.

Auswirkungen von Sättigungsstrom und Kernmaterial

Kernmaterialien steuern direkt die Leistungsparameter des Induktors bei hohem Leistungsbedarf. Der Sättigungsstrom gibt den Punkt an, an dem der anfängliche Induktivitätswert um 20 bis 30 Prozent abfällt. Das Überschreiten dieser Grenze führt zur Kernsättigung. Die Sättigung erhöht die Stromwelligkeit und verringert die Effizienz der Schaltung. Daher wählen Konstrukteure ein Teil mit einer Sättigungsgrenze, die höher ist als der Spitzenstrom des Stromkreises.

Die Betriebsfrequenz begrenzt auch die effektiven Induktorparameter. Jeder offene Kern hat eine Eigenresonanzfrequenz, bei der parasitäre Kapazitäten das Verhalten ändern. Ingenieure betreiben die Komponente unterhalb dieses Schwellenwerts, um die richtige Induktivität zu bewahren. Axialinduktoren bieten ähnliche induktive Eigenschaften, aber vertikale Spulengeometrien bewältigen die magnetische Flussdichte auf engstem Raum besser.

Grenzwerte für Gleichstromwiderstand und thermische Leistungsminderung

Kupferwicklungen erzeugen einen Gleichstromwiderstand innerhalb des Bauteils. Ein hoher Widerstand wandelt Energie in unerwünschte Wärme um, was zu erheblichen Leistungsverlusten führt. Die Auswahl von Teilen mit niedrigem Widerstand minimiert den Energieverlust in Hochstromkreisen. Das Wärmemanagement hängt im Dauerbetrieb stark von diesen grundlegenden Induktorspezifikationen ab.

Der Temperaturanstiegsstrom definiert Dauerstromgrenzen. Dieser Parameter markiert den Punkt, der einen standardmäßigen Temperaturanstieg von 40 °C verursacht. Übermäßige thermische Belastung im Betrieb schädigt die Wicklungsisolierung über längere Zeiträume. Durch die richtige Auswahl des Induktors werden die physikalischen Abmessungen mit der gesamten thermischen Leistung in Einklang gebracht. Entwickler bewerten diese Induktoreigenschaften, um eine Überhitzung des Kerns zu verhindern. Im Vergleich zu Axialinduktoren leiten Radialspulen überschüssige Wärme effizient an die Umgebungsluft ab. Die ordnungsgemäße Bewertung aller Leistungsparameter des Induktors gewährleistet einen stabilen Schaltungsbetrieb.

Regeln für PCB-Layout und magnetische Abschirmung

Platinendesigner regulieren die Energiepfade der Schaltkreise, indem sie Leistungsinduktorkomponenten entlang direkter Routing-Kanäle platzieren. Ein i-förmiger Induktor übernimmt die Kernenergiespeicherung und stabilisiert gleichzeitig schnelle Stromschwankungen in Netzteilen. Radiale Induktoren nehmen kleine Oberflächen ein, doch ihre offenen magnetischen Strukturen strahlen ungeschirmte Flussfelder in benachbarte Platinenschichten ab. Ingenieure verlegen Hochstromleiterbahnen direkt unter der Spulenmitte, um stabile Stromkreise aufrechtzuerhalten. Durch die richtige Verlegung wird die Schleifenfläche minimiert, Strahlungsrauschen reduziert und unnötiger Leistungsverlust in Hochfrequenz-Schaltkreisen verhindert.

Magnetische Kopplung und Komponentenplatzierung

Offene Ferritkerne geben den magnetischen Fluss direkt in den umgebenden Leiterplattenraum ab. Dieser Streufluss koppelt sich in hochohmige Leiterbahnen ein und führt so zu unerwünschten elektromotorischen Kräften in empfindliche Signale. Designer platzieren jede Leistungsinduktivität weit entfernt von analogen Rückkopplungspfaden und digitalen Kommunikationsleitungen. Im Vergleich zu horizontalen axialen Induktoren erzeugen aufrechte Spulenkörper ein vertikales Flussmuster, das die Feldintensität über der Platinenoberfläche konzentriert. Durch die Platzierung empfindlicher Leiterbahnen außerhalb dieses Magnetfelds bleibt die Signalintegrität bei jeder betrieblichen Anwendung erhalten. Platinenentwickler isolieren Leistungsstufen, um makellose Signalpfade über komplexe Leiterplattenbaugruppen hinweg aufrechtzuerhalten.

Hochstrom-Schaltstrecken erfordern eine strikte räumliche Trennung von Hochfrequenz-Signalleitungen, um elektromagnetische Störungen auf mehrschichtigen Leiterplatten zu unterdrücken.

Durch die Einhaltung des Abstands werden Feldüberlappungen und unerwünschte Gegeninduktivitäten zwischen benachbarten Komponenten verhindert. Standard-Designregeln erzwingen bestimmte physische Abstände um offene Spulenkerne:

· Halten Sie Hochfrequenzsignalspuren in einem Mindestabstand, der dem Doppelten des Induktorkerndurchmessers entspricht.

· Richten Sie benachbarte radiale Induktoren im rechten Winkel aus, um die gegenseitige magnetische Kopplung zu minimieren.

· Vermeiden Sie es, empfindliche Rückkopplungsspuren direkt unter der aktiven Spulenwicklung zu verlegen.

Footprint-Design und Lochabstand

Präzise Abmessungen der Grundfläche gewährleisten mechanische Stabilität und zuverlässige elektrische Verbindungen während der automatisierten Montage. Die Bohrlöcher müssen einen ausreichenden Abstand für die Komponentenleitungen bieten, um ein reibungsloses Einführen in der Fabrikhalle zu ermöglichen. Ein enger Leitungsabstand verhindert ein Kippen der Komponenten und sorgt für eine konsistente vertikale Magnetachse. Eine zu hohe Leitungsspannung führt zu mechanischer Belastung, die die Kerneigenschaften verändert und den Zielinduktivitätswert bei längerem Betrieb verändert. Hersteller überprüfen die Durchmesser der plattierten Durchgangslöcher, um einen ausreichenden Lotfluss während der Wellenbearbeitung sicherzustellen.

Die richtige Pad-Größe unterstützt starke Welligkeitsströme, ohne thermische Hotspots auf den Kupferschichten zu verursachen. Größere Kupferpads leiten die Wärme ab und schützen das physische Paket vor Vibrationen. Im Gegensatz zu axialen Induktoren konzentrieren vertikale Gehäuse das Strukturgewicht auf zwei Durchgangslochanschlüsse. Mechanische Beanspruchung durch Wärmeausdehnung kann zu Rissen im fragilen Kernmaterial führen, wenn die Lötpads nicht über eine ausreichende Lötentlastung verfügen. Ingenieure berechnen die Leiterbahnbreite mithilfe von Standardformeln für das Kupfergewicht:

minimale Leiterbahnbreite = maximaler Dauerstrom / (Kupferdicke x zulässiger Temperaturanstiegsfaktor)

Die Konstrukteure halten Bodenebenen von der Region direkt unter der offenen Kernlücke fern. Durchgehendes Kupfer unter ungeschirmten Spulen erzeugt Wirbelströme und verringert die Gesamtinduktivität des Stromkreises. Das Entfernen von Erdungskupfer in diesem lokalisierten Bereich stabilisiert den erwarteten Induktivitätswert und bewahrt die Nenninduktivität unter Last. Darüber hinaus wird der elektrische Widerstand gesenkt, wenn die Leiterbahnen für hohe Ströme breit gehalten werden, sodass der passive Induktor eine stabile Induktivität aufrechterhalten kann, ohne übermäßige Wärme zu erzeugen. Die abschließende mechanische Prüfung bestätigt, dass die vertikalen Radialinduktoren bündig auf der Platinenoberfläche aufliegen, ohne dass ein Drehmoment auf die Anschlussdrähte ausgeübt wird. Eine sorgfältige Ausführung des Footprints schützt empfindliche Ferritspulen vor mechanischer Belastung und sorgt gleichzeitig für die Aufrechterhaltung der Spitzenstromleistung.

Verfahren zur Formung und Montage radialer Leitungen

Bleibiegetechniken und Stressabbau

Montagelinien bereiten Drahtleitungen vor, bevor ein offener Induktor auf Leiterplatten platziert wird. Das richtige Biegen der Mine verhindert physische Brüche an empfindlichen Magnetkernen. Techniker formen Kabelanschlüsse vor, um die Leitungen der Komponenten an den Einstecklöchern der Leiterplatte auszurichten. Durch direktes Biegen in der Nähe der Spulenbasis entstehen starke mechanische Spannungen, wodurch zerbrechliche Keramikinduktormaterialien sofort reißen. Daher klemmen die Bediener den Anschlussdraht während der Biegevorgänge fest in der Nähe des Bauteilkörpers fest. Spannwerkzeuge absorbieren mechanische Kräfte und isolieren den Keramikkörper von gefährlichen Biegespannungen.

Die Backen des manuellen Formwerkzeugs unterstützen die Elektrodenbasis während der Elektrodenvorbereitung sicher. Automatisierte Maschinen verwenden benutzerdefinierte Matrizensätze, um beide Anschlüsse gleichzeitig zu formen. Im Gegensatz zu axialen Induktoren erfordern aufrechte Teile präzise symmetrische Biegungen, um die vertikale Ausrichtung aufrechtzuerhalten. Formwerkzeuge halten einen minimalen Biegeradius ein, der dem Zweifachen des Drahtdurchmessers entspricht. Dieser spezielle Radius verhindert ein Einschnüren des Kupferdrahts und schützt die Integrität der Anschlussbeschichtung. Darüber hinaus erstellen Techniker in jeder Drahtleitung eine kleine Zugentlastungsschleife. Diese Schleife absorbiert die physikalische Ausdehnung während des Temperaturwechsels und sorgt so für eine stabile Nenninduktivität über die Zeit. Kontrollierte Biegekräfte verringern außerdem die Ermüdung des inneren Kupferdrahts bei der Montage in großen Stückzahlen.

Montagehöhen und Vibrationssicherung

Die mechanische Stabilität bestimmt die langfristige elektrische Leistung in rauen Betriebsumgebungen. Ungesicherte vertikale Bauteile erfahren bei mechanischer Erschütterung eine hohe physikalische Dynamik. Übermäßige Komponentenbewegungen führen über längere Betriebszeiträume zu Ermüdung und Bruch der Leitungen. Im Gegensatz zu horizontalen axialen Induktoren erfordern vertikale Leistungsinduktorkomponenten spezielle physische Stützstrukturen. Techniker installieren mechanische Abstandshalter unter den Spulenbasen, um die richtige Höhe über den Leiterplattenoberflächen aufrechtzuerhalten.

Die IPC-A-610-Standards erfordern spezielle Abstandsabstände, um eine vollständige Bildung von Lotkehlen und einen gründlichen Fluss des Reinigungslösungsmittels unter erhöhten Komponenten zu ermöglichen.

Montageprozesse definieren präzise mechanische Positionierungs- und Kleberegeln für Durchgangslochteile:

1. Stellen Sie die Abstandshöhe der Komponenten zwischen 0,5 und 1,5 Millimeter über der Leiterplattenoberfläche ein.

2. Tragen Sie einen nicht leitenden Silikonklebepunkt auf, um den Komponentenkörper vor starken mechanischen Vibrationen zu schützen.

3. Lassen Sie Strukturklebstoffe vollständig aushärten, bevor Sie Leiterplatten durch Hochtemperatur-Wellenlötmaschinen laufen lassen.

Richtige Montagetechniken schützen empfindliche Stromkreise in Umgebungen mit Stromversorgungsanwendungen, bei denen es zu starken Vibrationen kommt. Radialinduktoren bleiben auch bei harten Schocktests aufrecht und stabil, wenn die Bauteilbasis durch Klebstoffe gesichert wird. Im Gegensatz dazu können sich schwere Axialinduktoren bei Querbeschleunigung von den Lötpads lösen. Steife mechanische Halterungen eliminieren die Belastung der Kupferleiterbahnen unter starken Wechselstrombedingungen. Die richtige Montagehöhe verhindert direkten thermischen Kontakt zwischen Spulenkernen und heißen Strompfaden. Durch diese Schutzmaßnahmen bleiben die Design-Induktivitätswerte über Hochtemperatur-Betriebszyklen hinweg erhalten. Feste Klebeanker reduzieren außerdem akustische Geräusche, die durch magnetostriktive Kernbewegungen unter pulsierendem Strom verursacht werden.

Radiale Induktoren bieten eine hervorragende Packungsdichte auf überfüllten Leiterplatten. Ingenieure entscheiden sich für radiale Induktoren, wenn auf den Platinen kein horizontaler Platz für lange Komponenten vorhanden ist. Darüber hinaus führen Radialinduktoren die Wärme effektiv über offene Luftkanäle ab. Durch die richtige Anschlussformung wird sichergestellt, dass radiale Induktoren problemlos in Durchgangslochmuster passen, ohne dass es zu mechanischen Bindungen kommt. Im Gegensatz zu länglichen axialen Induktoren bewältigen kompakte, aufrecht stehende Einheiten den Spitzenstrom in jeder industriellen Anwendung effizient. Durch die zuverlässige mechanische Montage kann ein I-förmiger Induktor rauen Industriebedingungen standhalten. Eine gut montierte Leistungsinduktivität arbeitet zuverlässig ohne Verschlechterung der Lötstelle. Strenge Montagestandards verhindern Produktionsfehler.

Wellenlötprotokolle für die Induktormontage

Vermeidung von Thermoschocks beim Vorwärmen

Wellenlötmaschinen führen Durchgangslochschaltungsbaugruppen über geschmolzene Lotwellen, um dauerhafte physische Verbindungen herzustellen. Bei diesem automatisierten Prozess erzeugen hohe thermische Veränderungen starke Spannungen im Inneren der Ferritkerne. Techniker wenden eine schrittweise Vorheizphase an, um die Platinentemperaturen stetig zu erhöhen. Richtige Rampenraten verhindern physikalische Risse in spröden Keramikkernstrukturen. Durch das schrittweise Vorwärmen werden außerdem flüchtige Lösungsmittel aus der Flussmittelchemie vor dem direkten Kontakt mit geschmolzenem Lot entfernt. Ein Durchsteckinduktor erfordert ein präzises Wärmemanagement, um ein schnelles Eintauchen in Wellen zu überstehen.

Ingenieure halten spezielle Vorwärmtemperaturprofile ein, um die radialen Induktoren in der Produktionslinie zu schützen. Eine Vorwärmrampenrate zwischen 2 °C und 4 °C pro Sekunde verhindert Kernbrüche. Ungeschirmte Komponentenkörper dehnen sich gleichmäßig aus, wenn die Wärme entlang des Förderwegs allmählich ansteigt. Eine ungleichmäßige Wärmeausdehnung erzeugt innere Spannungen, die zu plötzlichen magnetischen Verlusten innerhalb der Kernstrukturen führen. Durch das kontrollierte Vorheizen bleibt die Kernleistung auch bei starker Spitzenstrombelastung in jeder Leistungsanwendung mit hoher Leistungsdichte stabil.

Manuelles Löten und Qualitätsprüfung

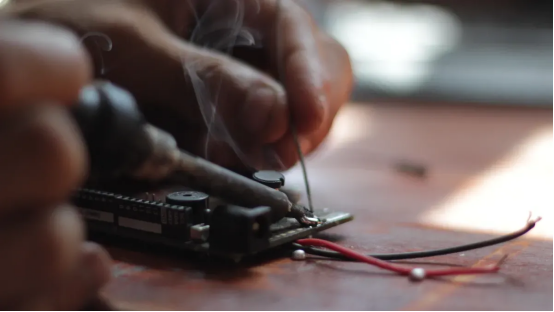

Techniker führen manuelle Lötvorgänge für spezielle Platinen mit geringem Volumen oder Nacharbeitsaufgaben durch. Die Bediener passen die Temperaturen der Eisenspitzen entsprechend der Plattendicke und der Anschlussmasse an. Überhöhte Spitzentemperaturen übertragen überschüssige Wärmeenergie schnell in dünne Kupferspulen. Schnelle Erwärmung beschädigt die Drahtisolierung und führt zu Kurzschlüssen in den inneren Windungen. Dieser Isolationsdurchbruch verändert die Gesamtinduktivität bei hohen Betriebsströmen unerwartet. Eine beschädigte Induktivität beeinträchtigt den Wirkungsgrad der gesamten Leistungsstufe.

Qualitätsinspektoren prüfen die Lotkeile gemäß den IPC-A-610-Standards, um die Integrität der Verbindung zu gewährleisten. Der vollständige Lotfluss muss jedes plattierte Durchgangsloch vollständig ausfüllen, um starken Dauerstrom bewältigen zu können. Eine defekte Lötstelle erhöht den elektrischen Widerstand über Hochstrompfade. Prüfer überprüfen, ob eine Leistungsinduktivität mit offenem Kern aufrecht sitzt, ohne dass ein Drehmoment auf empfindliche Leitungsanschlüsse ausgeübt wird. Beim Umgang mit Radialinduktoren in anspruchsvollen Leistungsdesigns achten Bediener besonders darauf, dass die Spule intakt bleibt.

Qualitätskontrollteams befolgen bei der Endprüfung einen strengen Bewertungsprozess:

1. Untersuchen Sie die Lötstellen unter Vergrößerung, um eine vollständige 360-Grad-Benetzung rund um die Anschlussdrähte sicherzustellen.

2. Messen Sie die Nenninduktivität mit einem LCR-Messgerät, um versteckte Kernbrüche oder kurzgeschlossene Wicklungen zu erkennen.

3. Überprüfen Sie den Komponentenabstand, um einen stabilen Welligkeitsstromfluss ohne Kurzschluss benachbarter Leiterbahnen sicherzustellen.

4. Überprüfen Sie die Zielinduktivität und die Nennsättigungsstromgrenzen, um die volle Funktionsleistung sicherzustellen.

Fehlerbehebung bei Kern- und Gelenkfehlern

Ferritrisse und Gelenkbrüche

Durch mechanische Erschütterungen und übermäßige Lötwärme entstehen während der Herstellung spröde Ferritkernkörper. Durch physikalische Einwirkung wird die starre Keramikstruktur zerstört. Risse erzeugen künstliche Luftspalte innerhalb des magnetischen Flusspfades. Diese internen Mikrospalte senken den Grundinduktivitätswert während vorläufiger Schaltungstests drastisch. Gebrochene Spulenkörper konzentrieren bei kontinuierlicher mechanischer Vibration auch die physische Belastung auf die Anschlussdrähte der Komponenten. Ungesicherte Komponenten wackeln, was zu größeren Kernbrüchen und einer Verschlechterung der magnetischen Leistung bei längerem Betrieb führt.

Schnelle Temperaturschwankungen führen zu Lötstellenbrüchen rund um Durchgangsloch-Anschlussstifte. Ein thermischer Schock während der Wellenbearbeitung belastet die Lotkeile. Ein hoher Dauerstrom erzeugt eine lokale Wärmeausdehnung über dünne Kupferpads. Mikroskopisch kleine Lötrisse erhöhen den elektrischen Kontaktwiderstand und führen zu örtlichem Wärmeverlust auf der gesamten Leiterplatte. Techniker inspizieren gebrochene Verbindungen mit optischen Vergrößerungswerkzeugen gemäß den Inspektionsstandards IPC-A-610. Durch das Nachlöten beschädigter Pins werden elektrische Verbindungen stabilisiert, ohne dass benachbarte Komponentenstrukturen überhitzt werden.

Induktivitätsverschiebung und Wicklungskurzschlusserkennung

Überhitzte Kupferspulenwindungen zerstören mit der Zeit dünne Emaille-Isolierschichten. Bei thermischer Überlastung schmilzt die Schutzschicht und es entstehen direkte elektrische Kontakte zwischen benachbarten Drahtschleifen. Kurzgeschlossene Windungen eliminieren aktive Spulenschleifen und verändern den erwarteten Induktivitätswert schnell. Ein LCR-Messgerät misst die Gesamtinduktivität über Betriebstestfrequenzen hinweg, um interne Kurzschlüsse zu identifizieren. Prüfer vergleichen jeden gemessenen Wert mit dem angegebenen Induktivitätswert, um beschädigte Teile sofort zu kennzeichnen.

Eine hohe Spitzenstrombelastung verändert die magnetischen Eigenschaften des Kerns über eine längere Betriebslebensdauer. Starke elektrische Belastungen sättigen offene Ferritstrukturen und verändern die Grundpermeabilität des Kerns. Eine starke Kernverschiebung verringert die Gesamtinduktivität und verringert die Dauerstrombelastbarkeit der Leistungsstufen. Übermäßiger Welligkeitsstrom führt zu einer unerwarteten Kernsättigung und treibt weitere Stromspitzen durch empfindliche Schaltkreispfade. Das Testen einer verdächtigen Leistungsinduktivität unter realen Betriebslasten bestätigt die tatsächliche magnetische Leistung.

Diese umfassende Bewertung bestätigt den tatsächlichen Induktivitätswert vor der endgültigen Lieferung der Leiterplatte. Ein gesunder Radialinduktor sorgt für eine stabile Induktivität während der kontinuierlichen Leistungsabgabe. Durch den Austausch einer defekten Induktivität wird der Zielinduktivitätswert unter allen Betriebsbedingungen wiederhergestellt. Durch ordnungsgemäße Diagnosetests bleibt jeder Leistungsinduktor bei hohem Strombedarf kühl.

Die erfolgreiche Integration eines I-förmigen Induktors erfordert die strikte Einhaltung physikalischer Regeln. Ingenieure passen die Komponentenspezifikationen an die Schaltungsanforderungen an. Radiale Induktoren erfordern eine kontrollierte Leitungsformung, einen sicheren Platzierungsabstand und eine sanfte Vorwärmung, um den kontinuierlichen Strom zu bewältigen. Durch die Überprüfung kritischer Induktorparameter werden Thermoschocks beim Wellenlöten verhindert und sichergestellt, dass jeder Durchgangsinduktor zuverlässig funktioniert.

Ingenieure validieren Prototypen vor der Produktion mithilfe eines schrittweisen Verifizierungsprozesses, bevor sie mit Wellenlöt-Montageläufen in großen Stückzahlen beginnen:

1. Überprüfen Sie die Leitungsbiegungen, um die mechanische Spannungsentlastung der radialen Induktoren zu bestätigen.

2. Überprüfen Sie die Unversehrtheit der Lotkehle, um den Spitzenstromfluss zu unterstützen.

3. Messen Sie die Induktivität nach der Montage mit einem LCR-Messgerät und vergleichen Sie den gemessenen Induktivitätswert mit der Basisinduktivität, um die Zielinduktivität zu bestätigen.

FAQ

Wie vergleichen sich radiale Induktoren mit axialen Induktoren auf überfüllten Platinen?

Radialinduktivitäten sparen horizontale Fläche bei kompakten Schaltungsbaugruppen. Vertikale Spulen leiten die Wärme effizient an die Umgebungsluft ab. Im Gegensatz dazu erfordern axiale Induktoren eine größere horizontale Grundfläche. Ingenieure bevorzugen radiale Induktoren gegenüber axialen Induktoren, um den Dauerstrom in engen Stromversorgungsräumen zu verwalten.

Warum heizen Techniker einen Leistungsinduktor vor dem Wellenlöten vor?

Das schrittweise Vorheizen verhindert einen Thermoschock im Inneren empfindlicher Ferritstrukturen. Schnelle Temperaturschwankungen erzeugen innere mechanische Spannungen, die zu Rissen im Keramikkern führen. Die Aufrechterhaltung einer Vorheizrampenrate zwischen 2 °C und 4 °C pro Sekunde schützt die Komponenten während des automatisierten Lötens.

Wie erkennen Bediener eine beschädigte Spule oder einen falschen Induktivitätswert?

Bediener messen elektrische Eigenschaften mit einem LCR-Messgerät. Überhitzte Drahtwindungen zerstören die Schutzisolierung und verursachen interne Kurzschlüsse. Kurzgeschlossene Schleifen verringern die Gesamtinduktivität des Stromkreises. Diagnosetests bestätigen, ob die physische Spule unter realen Testbedingungen ihren Zielinduktivitätswert beibehält.

Welche physikalischen Faktoren verursachen eine dauerhafte Verschiebung der Grundinduktivität?

Durch mechanische Stöße werden spröde Ferritkernkörper gerissen, wodurch künstliche Luftspalte entstehen. Diese Mikrolücken verringern die Grundlinieninduktivität erheblich. Eine hohe Dauerstromsättigung oder ein übermäßiger Hitzeschock verändern auch die Kernpermeabilität und verschlechtern die Gesamtinduktivität bei längeren Stromversorgungszyklen.
