Die Anwendung von I-förmigen Induktivitäten in Motorantriebsschaltungen für Smart Homes

I-förmige Induktoren spielen eine wichtige Rolle in Motorantriebsschaltungen für Smart Homes. Sie filtern Rauschen, stabilisieren den Strom und steigern die Gesamteffizienz. Diese kleinen Komponenten helfen Designern, die kompakten, leisen und energiesparenden Anforderungen moderner Smart-Home-Geräte zu erfüllen.

Ingenieure schätzen diese Induktivitäten wegen ihrer Fähigkeit, Spannungsschwankungen zu glätten und elektrische Störungen zu unterdrücken. Ein gut ausgewählter Induktor verlängert außerdem die Lebensdauer der Motorantriebsschaltungen und sorgt für eine gleichbleibende Leistung unter verschiedenen Betriebsbedingungen.

In diesem Artikel wird erklärt, was ein I-förmiger Induktor ist, warum er bei Motorantrieben wichtig ist und welche Vorteile er für Smart-Home-Anwendungen bringt. Darüber hinaus finden die Leser praktische Anleitungen zur Auswahl und Integration von Induktoren in ihre eigenen Designs.

Wichtige Erkenntnisse

· I-förmige Induktivitäten filtern Rauschen und stabilisieren den Strom in Motorantrieben. Diese Maßnahmen verbessern die Effizienz und verlängern die Lebensdauer der Schaltung.

· Das kompakte Design und der hohe Sättigungsstrom machen diese Induktivitäten perfekt für kleine, leistungsstarke Smart-Home-Geräte.

· Wählen Sie den richtigen Induktor , indem Sie Induktivität, Nennstrom und Frequenz an Ihren Treiber anpassen. Diese Auswahl gewährleistet eine zuverlässige Leistung.

· Platzieren Sie den Induktor in der Nähe des Fahrers und vermeiden Sie empfindliche Sensoren. Eine gute Platzierung reduziert Störungen und hält das System sauber.

Was ist ein I-förmiger Induktor?

Struktur und Grundprinzipien

Ein I-förmiger Induktor verwendet einen stab- oder stangenförmigen Magnetkern, um den Drahtwicklungen gewickelt sind. Dieses Design unterscheidet sich von Ringkern- oder Closed-Loop-Typen. Die offene Struktur ermöglicht Ingenieuren einen einfachen Zugang zum Wickeln und Zusammenbauen.

Ein Induktor speichert Energie in einem Magnetfeld, wenn Strom durch seine Spulen fließt. Diese Eigenschaft macht die Komponente nützlich, um Spannungsschwankungen zu glätten und hochfrequentes Rauschen zu filtern. Der Magnetkern konzentriert die Feldlinien und erhöht die Induktivität.

Ferritkerne unterstützen einen Hochfrequenzbetrieb mit geringem Energieverlust. Designer verwenden diese Kerne häufig in Schaltnetzteilen und Filtern. Das Material bewältigt schnelle Schaltvorgänge ohne übermäßige Erwärmung.

Wichtige elektrische Eigenschaften

Die Induktivität eines Induktors hängt vom Kernmaterial, den Wicklungswindungen und den physikalischen Abmessungen ab. Eine höhere Windungszahl erhöht die Induktivität, erhöht aber auch den Gleichstromwiderstand. Ingenieure gleichen diese Kompromisse für jede Anwendung aus.

Spannung und Strom von Induktivitäten folgen einem definierten Verhältnis. Die Spannung an der Komponente hängt davon ab, wie schnell sich der Strom im Laufe der Zeit ändert. Dieses Verhalten ermöglicht es einem Induktor, plötzlichen Änderungen im Stromfluss entgegenzuwirken.

Ferritmaterialien funktionieren in einem breiten Frequenzbereich gut. Sie halten die Kernverluste im Wechselstrombetrieb gering. Diese Eigenschaft eignet sich für Leistungsumwandlungsschaltungen, die mit hohen Geschwindigkeiten schalten.

Ein I-förmiger Induktor verarbeitet auch erhebliche Ströme vor der Sättigung. Das Stabkerndesign sorgt für stabile Leistung auf engstem Raum. Diese Teile passen gut in Smart-Home-Motorantriebe und ähnliche Schaltkreise.

Warum Induktoren in Motorantrieben wichtig sind

Treiberschaltungen sind für Filterung, Schwingung, Verzögerung und Kerbung auf Induktivitäten angewiesen. Eine Induktivität verschiebt die Phase des Stroms relativ zur Spannung. Diese Phasenbeziehung trägt dazu bei, dass der Antrieb korrekt startet und eine definierte Drehrichtung und ein definiertes Drehmoment entwickelt. Ohne diese Phasenverschiebung würde der Antrieb eine inkonsistente Bewegung erzeugen. Schalt-FETs und Induktivitäten bestimmen zusammen die Größe und Leistung eines jeden Leistungswandlers. Designer betrachten diese Komponenten als die einflussreichsten Teile im Konverter-Layout. Moderne Schaltkreise erreichen mit sorgfältig ausgewählten Induktivitäten routinemäßig eine Energieeffizienz von über 95 Prozent.

Rausch- und EMI-Unterdrückung

Schaltgeräusche gefährden den zuverlässigen Betrieb von Smart-Home-Geräten. Induktivitäten dienen als Motorantriebsfilter , die die Ausbreitung hochfrequenter Störungen durch das Netzteil verhindern. Eine Induktivität bietet hochfrequenten Signalen eine hohe Impedanz. Diese Impedanz nimmt mit steigender Frequenz zu. Der Induktor reflektiert das Rauschen zurück zu seiner Quelle, anstatt es durchzulassen. Diese Teile sind wertvolle Filter für unerwünschte Störungen. Der Induktor dämpft scharfe Schaltflanken und reduziert die elektromagnetische Strahlung des Systems. Diese Drossel- und Filterwirkung hält die Stromleitung für andere empfindliche Komponenten sauber.

Eine wirksame EMI-Reduzierung erfordert die Anpassung der Komponente an die Schaltfrequenz des Treibers. Eine Nichtübereinstimmung verringert die Wirksamkeit der Filterung und ermöglicht das Entweichen von Rauschen. Designer kombinieren Induktivitäten mit Kondensatoren, um Netzfilter zu schaffen, die sowohl Differenz- als auch Gleichtaktrauschen entfernen. Der Induktor übernimmt die Reihenimpedanz, während Kondensatoren einen Nebenschlusspfad zur Erde bereitstellen. Diese Filternetzwerke tragen dazu bei, dass das Produkt die EMV/EMI-Konformität mit den gesetzlichen Standards erreicht. Das Bestehen dieser Tests ist für den Verkauf von Smart-Home-Produkten auf globalen Märkten unerlässlich.

Stromglättung und thermische Kontrolle

Ein Induktor widersteht plötzlichen Stromänderungen. Diese Eigenschaft macht es ideal zum Glätten von Impulsströmen aus einem Schaltwandler. Der Induktor speichert Energie in seinem Magnetfeld, wenn der Schalter eingeschaltet ist. Es gibt diese Energie frei, wenn der Schalter ausgeschaltet wird. Dieser Vorgang füllt die Lücken zwischen den Impulsen und erzeugt einen stetigen Stromfluss durch die Wicklungen. Ein gleichmäßigerer Strom reduziert die Drehmomentwelligkeit und verbessert die Bewegungsqualität.

Glatter Strom reduziert außerdem die Welligkeit und verhindert eine übermäßige Erwärmung im System. Große Stromtransienten erzeugen Wärme in den Wicklungen und in der Antriebselektronik. Der Induktor begrenzt die Änderungsrate der Strömung. Diese Begrenzung reduziert Spitzenwerte und verteilt die thermische Belastung über den Schaltzyklus. Niedrigere Betriebstemperaturen verlängern die Lebensdauer von Kondensatoren, FETs und dem Antrieb selbst. Das Wärmemanagement wird einfacher, wenn der Induktor transiente Energie verarbeitet.

Eine Induktivität formt die Strom- und Spannungswellenformen innerhalb des Stromkreises. Durch die richtige Wellenformgestaltung wird die Belastung der Schalt-FETs verringert und die Gesamteffizienz verbessert. Eine saubere Wellenform enthält weniger Oberwellen, die andernfalls Energie als Wärme verschwenden würden. Der Induktor trägt auch dazu bei, den kontinuierlichen Stromfluss bei leichten Lastbedingungen aufrechtzuerhalten.

Die Frequenz spielt eine direkte Rolle beim Komponentenverhalten und bei der Auswahl. Höhere Schaltfrequenzen ermöglichen die Verwendung kleinerer Induktivitätswerte. Kleinere Induktoren sparen Platz auf der Platine und senken die Komponentenkosten. Das Kernmaterial muss die Betriebsfrequenz ohne übermäßige Verluste unterstützen. Ferritmaterialien zeichnen sich bei hohen Frequenzen aus und halten Kernverluste gering. Entwickler müssen sicherstellen, dass der Kern bei Spitzenstrom nicht in die Sättigung geht.

Auch der Wechselstrom im Laufwerk beeinflusst die Leistung. Das Wechselsignal erzeugt im Kern ein sich veränderndes Magnetfeld. Kernverluste nehmen mit der Frequenz und der Wechselstromamplitude zu. Diese Verluste treten als Wärme auf, die durch eine ordnungsgemäße Auslegung bewältigt werden muss. Designer wählen Materialien aus, die die Kernverluste gegen den für die Anwendung erforderlichen Induktivitätswert ausgleichen.

Der I-förmige Induktor ist eine häufige Wahl für diese Antriebskonstruktionen. Seine offene Stabstruktur bietet eine stabile Induktivität auf kompakter Grundfläche. Die Komponente bewältigt hohe Sättigungsgrade, bevor der Kern gesättigt ist. Dieser Spielraum gewährleistet einen zuverlässigen Betrieb während des Startvorgangs und bei Fehlerbedingungen. Die einfache Konstruktion hält auch die Kosten für die Großserienproduktion niedrig.

Vorteile für Smart-Home-Anwendungen

Kompakte Größe und hohe Sättigung

Smart-Home-Geräte erfordern kleine Komponenten, die hohen Belastungen standhalten. Ein I-förmiger Induktor bietet beide Eigenschaften. Sein Stabkerndesign bietet eine hohe Induktivität auf kleinstem Raum. Diese kompakte Größe spart wertvollen Platz auf der Platine in Motorantriebsschaltungen.

Ein hoher Sättigungsstrom ist ein weiterer entscheidender Vorteil. Der Induktor sorgt für eine stabile Leistung, wenn beim Motorstart Stromspitzen auftreten. Unter Spitzenlastbedingungen verliert es nicht an Induktivität. Diese Zuverlässigkeit sorgt dafür, dass der Antrieb auch bei anspruchsvollen Betriebszyklen funktioniert.

Gujing bringt über 23 Jahre Erfahrung in der Fertigung in diesem Bereich mit. Das Unternehmen entwickelt mehr als 20.000 Rezepturen für Magnetkernmaterialien. Seine Produktionslinien sind zu mehr als 90 Prozent automatisiert. Diese Funktionen gewährleisten eine gleichbleibende Qualität bei jeder Charge. Gujing verfügt über die Zertifizierungen IATF 16949 und ISO 9001.

Geringer Kernverlust und Kosteneffizienz

Ein geringer Kernverlust führt direkt zu Energieeinsparungen. Der Induktor verschwendet bei Schaltvorgängen weniger Energie als Wärme. Diese Effizienz unterstützt den leisen und kühlen Betrieb, den Smart-Home-Nutzer erwarten. Geringere Verluste verringern auch die Belastung benachbarter Komponenten.

Bei großvolumigen Konsumgütern kommt es auf die Kosteneffizienz an. Der einfache Aufbau eines I-förmigen Induktors hält die Herstellungskosten niedrig. Gujing bietet eine umfangreiche Produktpalette für unterschiedliche Designanforderungen. Das Sortiment umfasst die Serien DLCH, DLCR, DLCP112, DLGB3X0912, DLGB3X0608 und DLGB3X. Zusätzliche Optionen umfassen die Serien DLGBX1415, DLGBX1216, DLGBX1016, DLGBX0912, DLGBX0810, DLGBX0612, DLGBX0406 und DLGBX .

Diese Induktivitäten dienen Schaltnetzteilen, DC/DC-Wandlern, Smart-Home-Geräten, Elektromotoren, LED-Treibern und Haushaltsgeräten. Der AC-Frequenzgang bleibt unter allen Betriebsbedingungen stabil. Entwickler erhalten eine flexible, kostengünstige Lösung zur Spannungsregelung und Rauschfilterung.

Auswahl des richtigen Induktors

Induktivität und Stromwerte

Der Induktivitätswert ist die erste Spezifikation, die ein Designer festlegen sollte. Dieser Wert legt fest, wie viel Energie die Komponente speichert und wie gut sie die Stromwelligkeit glättet. Eine höhere Induktivität sorgt für eine bessere Filterung, reagiert jedoch langsamer auf Laständerungen. Eine niedrigere Induktivität reagiert schneller, lässt aber mehr Welligkeit durch. Ingenieure berechnen den Zielwert aus der Schaltfrequenz, dem zulässigen Welligkeitsgrad und den Lastanforderungen des Motorantriebs.

Der Nennstrom definiert die maximale Belastung, die das Teil dauerhaft bewältigen kann. Konstrukteure müssen auch den Sättigungsstrom prüfen, also den Punkt, an dem der Kern seine magnetischen Eigenschaften verliert. Das Überschreiten dieses Grenzwerts führt zu einem starken Abfall der Induktivität und kann zu Schäden am Antrieb führen. Ein sicheres Design hält den Spitzenbetriebsstrom deutlich unter der Sättigungsschwelle. Auch thermisches Derating ist wichtig, da der Widerstand mit der Temperatur ansteigt und die effektive Stromkapazität verringert.

Spannung und Strom von Induktivitäten folgen in jedem Schaltzyklus einem definierten Verhältnis. Die Spannung an der Wicklung hängt davon ab, wie schnell sich der Strom im Laufe der Zeit ändert. Dieses Verhalten ermöglicht es der Komponente, plötzlichen Strömungsänderungen entgegenzuwirken. Designer nutzen dieses Prinzip, um Welligkeiten vorherzusagen und zu überprüfen, ob das Teil die Anforderungen der Schaltung erfüllt.

Gujing bietet Anpassungsdienste für einzigartige Induktivitätswerte, Gehäuseabmessungen, Stromstärken oder anwendungsspezifische Designs. Erfahrene Ingenieure unterstützen jedes Projekt von der Anwendungsbewertung und der Auswahl magnetischer Materialien bis hin zur Strukturoptimierung, Prototypenproduktion, Leistungsüberprüfung und Massenfertigung. Diese Unterstützung hilft Designern, ohne Verzögerungen vom Konzept zur Produktion überzugehen.

Häufigkeits- und Größenbeschränkungen

Die Betriebsfrequenz des Antriebs prägt den Auswahlprozess. Höhere Schaltgeschwindigkeiten ermöglichen kleinere Induktivitätswerte, was Platz auf der Platine spart und die Kosten senkt. Das Kernmaterial muss die gewählte Frequenz ohne übermäßige Verluste unterstützen. Ferritkerne funktionieren über einen breiten Frequenzbereich hinweg gut und halten die Kernverluste im Wechselstrombetrieb niedrig. Designer stellen sicher, dass der Kern bei Spitzenstrom unter der ungünstigsten Last nicht in die Sättigung gerät.

Größenbeschränkungen entscheiden oft über die endgültige Wahl. Smart-Home-Geräte packen viele Komponenten auf engstem Raum unter, sodass jeder Millimeter zählt. Ein I-förmiger Induktor mit Stabkern liefert eine hohe Induktivität auf kompakter Grundfläche. Dieses Design passt gut in Motorantriebsschaltungen, bei denen die Platinenfläche begrenzt ist. Die offene Struktur vereinfacht zudem die automatisierte Montage und hält die Produktionskosten niedrig.

Entwickler sollten auch den Gleichstromwiderstand der Wicklung bewerten. Ein geringerer Widerstand bedeutet weniger Energieverschwendung als Wärme und einen besseren Gesamtwirkungsgrad. Die Belastbarkeit des Induktors muss den Antriebsanforderungen entsprechen. Ein Teil mit unzureichender Leistungskapazität wird überhitzen und vorzeitig ausfallen.

Gujing bietet technische Unterstützung bei der Komponentenauswahl, Anwendungsanalyse, Prototypenentwicklung und Massenproduktion. Die Produktpalette des Unternehmens umfasst die Serien DLCH, DLCR, DLCP112, DLGB3X0912, DLGB3X0608 und DLGB3X sowie die Serien DLGBX1415, DLGBX1216, DLGBX1016, DLGBX0912, DLGBX0810, DLGBX0612, DLGBX0406 und DLGBX. Diese Induktivitäten bieten eine stabile Induktivität, einen niedrigen Gleichstromwiderstand und eine zuverlässige Stromverarbeitung. Designer können Muster anfordern und diese unter realen Betriebsbedingungen testen, bevor sie sich auf eine endgültige Spezifikation festlegen.

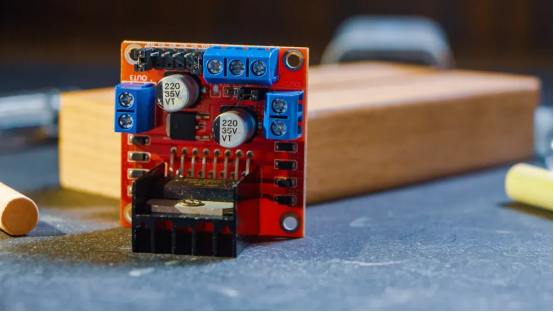

Integrationstipps für Motortreiber

Platzierung und Abschirmung

Platzieren Sie den I-förmigen Induktor in der Nähe des Motortreiberausgangs. Kurze Leiterbahnen zwischen Induktor und Treiber reduzieren abgestrahlte Störungen. Für einen ordnungsgemäßen Stromfluss ist eine sorgfältige Leiterbahnführung erforderlich. Durch die offene Stabstruktur entsteht ein Feld, das über den Körper hinausreicht. Richten Sie die Kernachse von empfindlichen Signalpfaden weg aus. Das Leiterplattenlayout sollte eine Erdungsebene unter der Induktivität umfassen. Die Gujing-Präzisionswickeltechnologie sorgt für gleichbleibende Parasitärwerte über Chargen hinweg.

Das Magnetfeld von Induktoren kann benachbarte Sensoren stören. Richtig platzierte Induktivitäten reduzieren die Rauscheinkopplung in Leiterbahnen. Halten Sie Komponenten von Antennen und Hall-Effekt-Sensoren fern. Ein geerdeter Kupferguss sorgt für zusätzliche Abschirmung. Der Gleichstromwiderstand der Wicklung beeinflusst die Platzierung. Ein geringerer Widerstand erzeugt weniger Wärme. Gujing verwendet optimierte Magnetkernmaterialien, die die Kernverluste gering halten. Dies reduziert die Wärme, die der Induktor abstrahlt. Strenge Qualitätskontrollen und vollständige Rückverfolgbarkeit stellen sicher, dass jedes Teil den Spezifikationen entspricht.

Treiberkompatibilität

Passen Sie den Induktor an den Motortreiber-IC an. Die Nenninduktivität muss mit der Schaltfrequenz des Treibers und den Ausgangsfiltern übereinstimmen. Eine Nichtübereinstimmung führt zu übermäßiger Welligkeit. Der Sättigungsstrom muss die Spitzenleistung des Treibers überschreiten. Die aktuelle Nennleistung der Komponente muss mit den Treiberanforderungen übereinstimmen. Der Wicklungswiderstand beeinflusst den Leistungsverlust und die Gesamtleistungseffizienz. Bei der automatisierten Fertigung in Gujing werden enge Toleranzen bei den Induktivitätswerten eingehalten. Durch die Rückverfolgbarkeit wird sichergestellt, dass jede Charge mit dem Datenblatt übereinstimmt.

Die Betriebsfrequenz des Treibers schränkt das Kernmaterial ein. Ferritkerne von Gujing unterstützen den Frequenzbereich in Motorantriebsschaltungen. Der Kern darf bei Spitzenstromtransienten nicht in die Sättigung gehen. Die Sättigung verringert die Induktivität und löst Fehlerzustände aus. Die Qualitätsprüfung in Gujing überprüft die Kernleistung unter extremen Bedingungen. Die automatisierte Produktion reduziert die Variation. Ingenieure verlassen sich auf ein konsistentes Verhalten aller Einheiten für Induktoren und andere Komponenten. Der Komponenten-Footprint muss mit dem Layout übereinstimmen. Gujing-Induktoren sind in mehreren Serien für unterschiedliche Montageanforderungen erhältlich. Der stabile Spannungsausgang hängt von der richtigen Auswahl des Induktors ab. Anwendungen mit höherer Spannung erfordern Kerne mit höheren Sättigungsschwellenwerten. Die Leistungsabgabe bleibt konstant.
I-förmige Induktoren bieten klare Vorteile in Motorantriebsschaltungen für Smart Homes. Sie unterdrücken Rauschen, glätten den Stromfluss und erhöhen die Energieeffizienz. Diese Teile helfen Designern beim Bau kompakter, zuverlässiger und erschwinglicher Smart-Home-Geräte. Der Induktor speichert Energie und gibt sie ab, um die Spannung beim Schalten zu stabilisieren. Ein gut ausgewählter Induktor begrenzt außerdem die Wärmeentwicklung und verlängert die Lebensdauer des Schaltkreises. Ingenieure sollten die Auswahl- und Integrationsrichtlinien aus diesem Artikel anwenden. Die Anpassung von Induktivität, Nennstrom und Frequenz an den Treiber gewährleistet eine stabile Leistung. Durch die richtige Platzierung und Abschirmung werden Störungen reduziert. Diese Schritte helfen jedem Designer, Motorantriebsschaltungen für moderne Smart-Home-Produkte zu optimieren.

FAQ

Was bewirkt eigentlich ein I-förmiger Induktor in einer Motorantriebsschaltung?

Es speichert Energie in einem Magnetfeld und gibt sie an einen glatten Strom ab. Das Teil verhindert außerdem, dass hochfrequentes Rauschen andere Komponenten erreicht. Diese Filterwirkung hält die Stromleitung sauber. Das Ergebnis ist eine gleichmäßigere Motorbewegung und weniger elektrische Störungen.

Wie wählt ein Designer den richtigen Induktivitätswert aus?

Die Schaltfrequenz und der akzeptable Welligkeitsgrad legen das Ziel fest. Ein höherer Wert filtert besser, reagiert aber langsamer auf Laständerungen. Ein niedrigerer Wert reagiert schneller und lässt mehr Welligkeit durch. Ingenieure gleichen diese Kompromisse für jedes Antriebsdesign aus.

Kann Gujing kundenspezifische Induktoren für ein bestimmtes Design liefern?

Ja. Gujing bietet individuelle Anpassungen für einzigartige Induktivitätswerte, Gehäuseabmessungen, Nennströme und anwendungsspezifische Designs. Ingenieure unterstützen Projekte von der Materialauswahl über die Prototypenfertigung bis hin zur Massenfertigung. Das Unternehmen verfügt über die Zertifizierungen IATF 16949 und ISO 9001.

Zu welchen Produktserien passen Smart-Home-Motorantriebe?

Die Serien DLCH, DLCR, DLCP112, DLGB3X0912, DLGB3X0608 und DLGB3X decken viele Anforderungen ab. Die Serien DLGBX1415, DLGBX1216, DLGBX1016, DLGBX0912, DLGBX0810, DLGBX0612, DLGBX0406 und DLGBX erfüllen weitere Größen- und Leistungsanforderungen. Diese Teile dienen Schaltnetzteilen, DC-DC-Wandlern, Elektromotoren und Haushaltsgeräten.

Warum ist der Sättigungsstrom wichtiger als der Nennstrom?

Der Nennstrom definiert den Dauerbetrieb. Der Sättigungsstrom markiert den Punkt, an dem der Kern seine Induktivität verliert. Eine Überschreitung führt zu einem starken Leistungsabfall und möglichen Schäden. Ein sicheres Design hält den Spitzenstrom deutlich unter diesem Schwellenwert.
