TDS-DownloadProdukteinführung

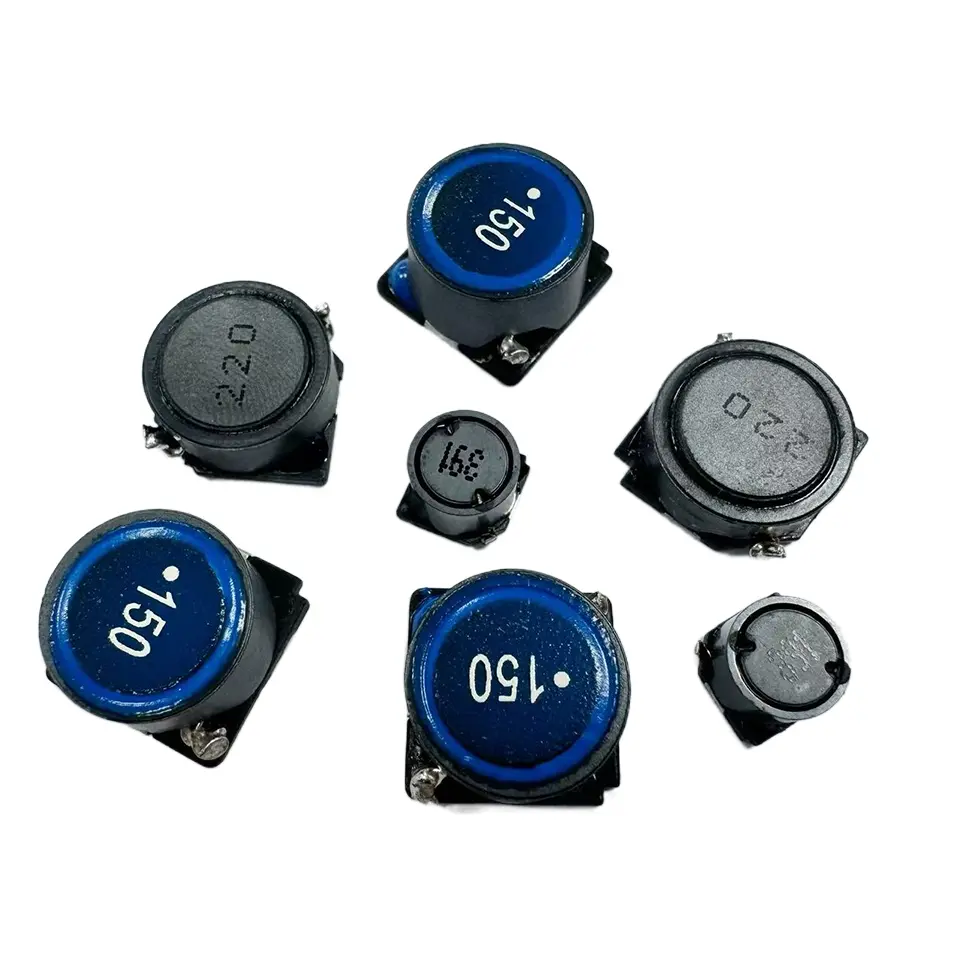

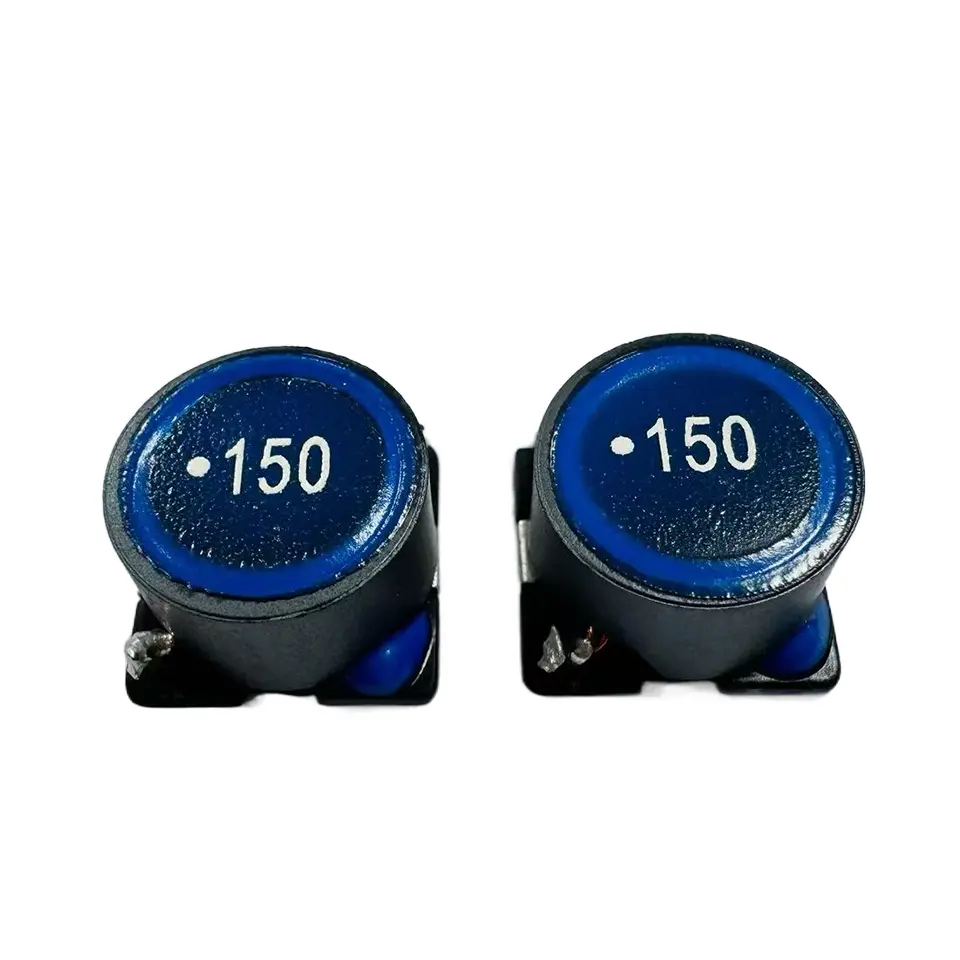

Vorteile der abgeschirmten Induktivitäten von Gu Jing
1. Hervorragende elektrische Leistung: niedriger DCR-Gleichstrom-Innenwiderstand, hoher Sättigungsstrom, starke Energiespeicherkapazität, hohe Leistungsumwandlungseffizienz, stabiler Spannungsausgang unter Last.
2. Gute Abschirmung und Anti-Interferenz: Die geschlossene magnetische Abschirmstruktur weist eine geringe magnetische Leckage und EMI-Interferenz auf und kann in der Nähe von Chip-Patches mit hoher Dichte platziert werden. Die gesamte Maschine besteht die elektromagnetische Verträglichkeitsprüfung problemlos.
3. Zuverlässiges Temperaturwiderstandsschweißen: Der Arbeitstemperaturbereich liegt zwischen -40 ℃ und 125 ℃ und es hält bleifreiem Reflow-Löten bei 260 ℃ für kurze Zeit stand. Die Parameter zeigen nach Zyklen bei hohen und niedrigen Temperaturen keine signifikante Dämpfung.
4. Kompakt, konform und langlebig: leichte und kompakte Patch-Verpackung, geeignet für Laptops LED、 Automatisierte Installation von Audiogeräten; Bleifrei entspricht den RoHS-Umweltstandards, hat eine stabile Struktur und keine ungewöhnlichen Geräusche.
GBF-Serie
Produktspezifikationen
| TYP | A | B | C | D |
|---|---|---|---|---|
| GBF6028 | 6,0 ± 0,2 | 3,0 | 2,0 | 3,0 |
| GBF7 025 | 7,0 ± 0,2 | 2.8 | 2,0 | 4,0 |
| GBF7 032 | 7,0 ± 0,2 | 3.4 | 2,0 | 4,0 |
| GBF7 045 | 7,0 ± 0,2 | 4.8 | 2,0 | 4,0 |
| GBF7 055 | 7,0 ± 0,2 | 5.8 | 2,0 | 4,0 |
| GBF1 045 | 10,1 ± 0,3 | 4.8 | 3,0 | 6,0 |
| GBF1065 | 10,1 ± 0,3 | 6.9 | 3,0 | 6,0 |
| GBF1255 | 12,5 ± 0,3 | 5.9 | 3,0 | 8.6 |
| GBF12 65 | 12,5 ± 0,3 | 6.9 | 3,0 | 8.6 |
| GBF127 5 | 12,5 ± 0,3 | 7.9 | 3,0 | 8.6 |
Größendiagramm der ungeschirmten Induktivität der GBF-Serie

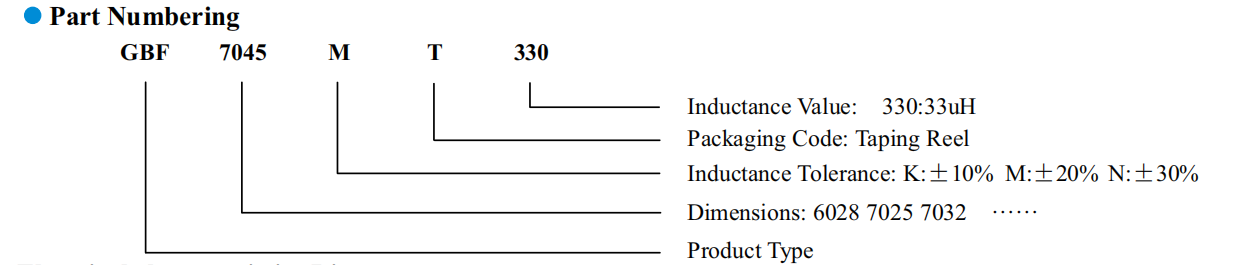

GBF-Kodierungssystem für oberflächenmontierte Induktivitäten
