So steuern Sie den Sättigungsstrom und die Sättigungswärme in I-förmigen Induktoren

Ingenieure steuern den Sättigungsstrom und die Sättigungswärme in I-förmigen Induktoren über vier Hebel: Kernmaterial, Kerngeometrie und -spalt, Wicklungsdesign sowie thermische oder Betriebsbedingungen. Die Messung bestätigt dann den Designspielraum.

I-förmige Kerne haben einen offenen magnetischen Pfad. Sie sind früher gesättigt als Kerne mit Lücken oder Ringkerne, daher müssen Entwickler von Anfang an einen Spielraum einplanen.

Eine praktische Entscheidungsreihenfolge sorgt dafür, dass die Arbeit konzentriert bleibt. Wählen Sie zuerst das Material, dann die Größe, dann die Windungen, dann den Draht, dann den Luftstrom und überprüfen Sie schließlich das Ergebnis. Diese Reihenfolge eignet sich für Leistungsinduktivitäten in jedem DC/DC-Wandler oder ähnlichen Schaltkreis. Jede Wahl wirkt sich auf Induktivität und Verlust aus, sodass die Schritte zusammengehören.

Grundlagen zu Sättigung und Wärme

Sättigungsstrom vs. Nennstrom

Ein Induktor muss immer unter zwei separaten Grenzwerten laufen. Der Nennstrom ist der Wert, bei dem das Teil seine thermischen Grenzen erreicht. Der Sättigungsstrom markiert den Punkt, an dem der Kern die benötigte Energie nicht mehr speichern kann. Dies sind unabhängige Einschränkungen. Ein Teil kann überhitzen, während es noch unter der Sättigung liegt, oder es kann in die Sättigung gelangen, während es noch unter seiner thermischen Nennleistung liegt. Beide Prüfungen sind obligatorisch.

„Wenn der Induktor in die Sättigung gerät, kann er weniger Energie speichern und die Stromwelligkeit nimmt zu – was bedeutet, dass der Wirkungsgrad sinkt.“

Es gibt keinen festen, universellen Prozentsatz, um den der Sättigungsstrom den erwarteten Spitzenstrom überschreiten muss. Der richtige Spielraum hängt vom Strombegrenzungsverhalten, Anlauf- und Übergangsströmen, Komponententoleranzen, Temperatureinflüssen und der Form der DC-Überlagerungscharakteristik ab. Designer sollten die Marge anhand der schlechtesten glaubwürdigen aktuellen Situation bemessen.

Wärmequellen in I-förmigen Induktoren

Wärme kommt aus zwei Verlustfamilien. Kernverluste umfassen statische Hysterese, klassische Wirbelströme und verbleibende dynamische Effekte. Der Kupferverlust teilt sich in einen Gleichstromanteil aus dem Gleichstrom und einen Wechselstromanteil aus Welligkeit, Skin-Effekt, Proximity-Effekt und Randfeldern um die Lücke auf. Der Abschluss und nahegelegene Leiter erhöhen den Kontaktwiderstand und die induzierten Ströme.

Die Optimierung sollte auf die Gesamtverlustleistung und die Hot-Spot-Temperatur abzielen und nicht darauf, dass Kernverluste und Wicklungsverluste (Kupfer) gleich sind. Es gibt keine allgemeingültige Anforderung, dass beide übereinstimmen.

Dieser Zusammenhang ist wichtig, da Hitze und magnetische Sättigung keine getrennten Probleme sind. Ein Konstrukteur, der beobachtet, wie sich die Induktivität im Verhältnis zum Gleichstrom ändert, kann den Nennstrom der Gleichstromüberlagerung und den Nennstrom des Temperaturanstiegs zusammen vorhersagen. Indem der Spitzenstrom unter dem Sättigungsniveau gehalten wird, wird die Energiespeicherung geschützt. Indem der Effektivstrom innerhalb des Nennstroms für Temperaturerhöhungen gehalten wird, wird die Wicklung geschützt. Die DC-Überlagerungscharakteristik verbindet beide Verhaltensweisen mit einer Kurve, sodass eine Messung beide Entscheidungen beeinflusst.

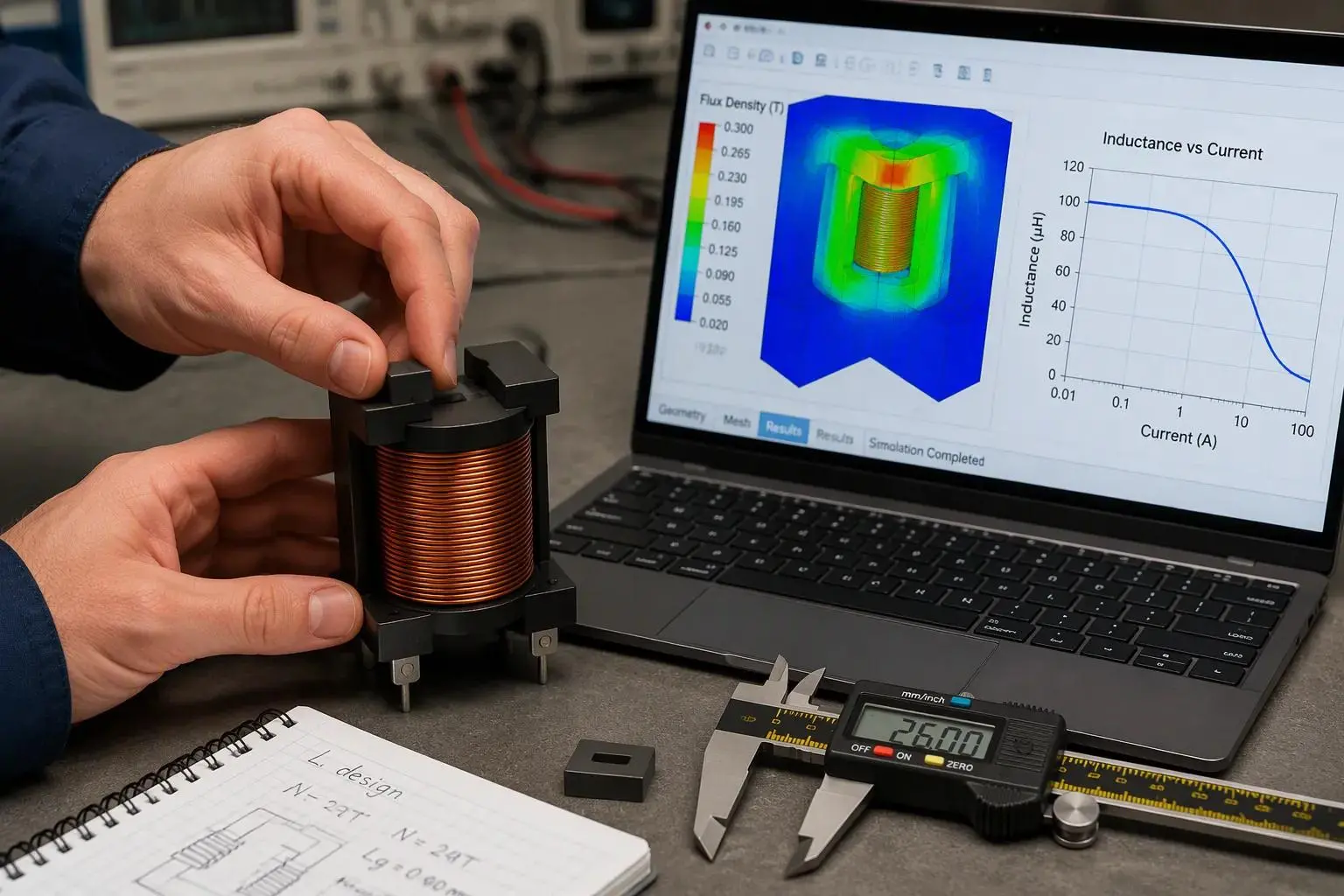

So steuern Sie den Sättigungsstrom

Ingenieure, die den magnetischen Fluss verstehen, können das Verhalten unter Last vorhersehen, bevor ein Prototyp existiert. Die Flussdichte steigt mit den angelegten Voltsekunden und sinkt mit dem Kernquerschnitt und den Windungen. Mithilfe dieser Beziehung kann ein Entwickler vorhersagen, wo die magnetische Sättigung beginnt, Kernverluste reduzieren und die Induktivität über den gesamten Lastbereich stabil halten. Das gleiche Wissen zeigt, wie man den Sättigungsstrom ohne Rätselraten steuern kann.

Kernmaterial und Geometrie für Leistungsinduktoren

Die Wahl des Materials legt die Obergrenze fest. Die Sättigungsflussdichte eines Kerns definiert das Flussniveau, das er halten kann, bevor die Permeabilität zusammenbricht. Ferrit-, Eisenpulver- und Legierungspulvermaterialien unterscheiden sich in dieser Obergrenze und in ihrem Verlustverhalten, daher sollte die Auswahl dem Spitzenstrom entsprechen, den die Schaltung erfordert.

Die Geometrie legt fest, wie effizient der Kern diese Obergrenze nutzt. Ein größerer effektiver Querschnitt verteilt den Fluss und unterstützt einen höheren Strom ohne Sättigung. Ein längerer magnetischer Pfad erhöht die Amperewindungen, die erforderlich sind, um das gleiche Flussniveau zu erreichen. I-förmige Kerne konzentrieren den Fluss auf ein kleines Volumen, sodass Geometrieentscheidungen mehr Gewicht haben als bei Designs mit geschlossenem Kern.

Ein Kompromiss verdient Aufmerksamkeit. Durch Erhöhen des Sättigungsstromwerts wird das Magnetfeld um das Teil herum verstärkt, und ein stärkeres Feld kann elektromagnetische Störungen verstärken. Die richtige Antwort ist ein Gleichgewicht: genügend Spielraum für Spitzenströme sowie Layout- und Abschirmungsmaßnahmen, die die Emissionen akzeptabel halten. Keines der Tore sollte das andere aufheben.

Windungen, Lücke und Induktivität

Windungen und Lücke steuern zusammen die Induktivitäts- und Stromsättigungsparameter. Mehr Windungen erhöhen die Induktivität, verringern jedoch den Strom, bei dem der Kern gesättigt ist. Eine Lücke im Magnetpfad erhöht die Sättigungsschwelle und stabilisiert die Induktivität unter Gleichstrom, allerdings auf Kosten einer gewissen Induktivität pro Windung.

Der Sättigungsstrom sollte als maximaler Strom angegeben werden, bevor die Kernsättigung auftritt. Unterhalb dieses Punktes bleibt die Induktivität unter Last konstant. Darüber fällt die Induktivität stark ab und der Strom steigt schneller an als vom Konstrukteur beabsichtigt. Eine klare Spezifikation verhindert, dass die Induktivität während transienter Spitzen in einem DC/DC-Wandler abfällt.

Die DC-Überlagerungscharakteristik verbindet diese Auswahlmöglichkeiten. Diese Kurve stellt die Induktivität gegen den Gleichstrom dar und ihr Knie markiert den praktischen Sättigungspunkt. Das Ablesen des Knies ergibt direkt den DC-Überlagerungs-Nennstrom. Entwickler, die diese Kurve frühzeitig überprüfen, können den Sättigungsstrom in einem DC/DC-Wandler steuern, bevor mit der Wicklung und der thermischen Arbeit begonnen wird, und sie können den Spielraum in einer zweiten Variante des DC/DC-Wandlers erneut bestätigen, ohne die vollständige Analyse wiederholen zu müssen.

Wärmekontrolle in I-förmigen Induktoren

Die Wärmekontrolle beginnt bei der Wicklung und endet bei der Umgebung des Teils. Beide Hälften verdienen die gleiche Aufmerksamkeit, denn eine gut verarbeitete Wicklung läuft auch in einem überfüllten Gehäuse ohne Luftzirkulation immer noch heiß.

Leiter- und Wicklungsdesign

Der Drahtquerschnitt ist der erste Hebel gegen Kupferverlust. Ein dickerer Draht verringert den Gleichstromwiderstand und verringert die Widerstandserwärmung, die bei hohem Gleichstrom vorherrscht. Der Gewinn ist begrenzt, da ein dickerer Draht mehr Fensterfläche einnimmt und die Wicklung in ein größeres Paket schieben kann.

Die Wicklungsanordnung entscheidet darüber, wo sich die Wärme konzentriert. Eine verteilte, einlagige Wicklung legt der Luft mehr Oberfläche frei und vermeidet gestapelte Windungen, die Wärme in der Mitte der Spule einschließen. Mehrschichtige Wicklungen sparen Platz, erhöhen aber die lokale Erwärmung, weshalb Konstrukteure die Kompaktheit gegen die Wärmeableitung abwägen sollten.

Die Stromwelligkeit fügt einen zweiten Verlustterm hinzu. Durch einen frequenzabhängigen Widerstand fließt ein Welligkeitsstrom, sodass sich die Wicklung stärker erwärmt, als ein reiner Gleichstrom mit demselben Durchschnittswert vermuten lässt. Ein Teil, das bei einem Gleichstromtest kühl bleibt, kann in einem Schaltkreis immer noch heiß werden.

Auch die Betriebsart spielt eine Rolle. Im diskontinuierlichen Leitungsmodus fällt der Induktorstrom bei jedem Schaltzyklus auf Null. Dadurch erhöhen sich RMS-Stromverluste und es entstehen abrupte Stromübergänge, die die EMI verschlimmern. Das Verzögern oder Verhindern des Eintritts in DCM trägt dazu bei, die Stromunterbrechungseffekte zu unterdrücken, die elektromagnetische Störungen verursachen. In einer PFC-Stufe mit fester Induktivität tendiert der Wandler zu einem diskontinuierlichen Betrieb in der Nähe der Niedrigstromteile der gleichgerichteten Netzwellenform. Eine PFC-Induktivität mit abgestufter Lücke sorgt für eine höhere Induktivität bei niedrigem Strom und verengt dieses Fenster, wodurch Verzerrungen und elektromagnetische Störungen reduziert werden.

Wärmepfade und Betriebsbedingungen

Ein Teil, das für einen bestimmten Temperaturanstieg in ruhender Luft ausgelegt ist, verhält sich auf einer echten Platine anders. Der Kupferbereich der Leiterplatte, nahegelegene Wärmequellen, der Luftstrom, die Schaltfrequenz, die Welligkeitsamplitude, das Kernmaterial, das Montagelayout und die Umgebungstemperatur beeinflussen alle den tatsächlichen Temperaturanstieg. Entwickler sollten den im Datenblatt angegebenen Temperaturanstiegs-Nennstrom als Ausgangspunkt betrachten und ihn im Gehäuse bestätigen.

Der Wärmepfad verläuft von der Wicklung durch den Kern, die Leitungen und die Leiterplattenpads. Breite Pads und großzügige Kupferflächen verteilen die Wärme und helfen dem Induktor, höhere Stromstärken ohne Überhitzung zu bewältigen. Durch einen schlechten Luftstrom wird dieser Rand schnell zerstört.

Die Beschaffung ist eine weitere Variable. Gujing bietet I-förmige Induktorfamilien wie DLCH, DLCR, DLCP112, DLGB3X und DLGBX sowie Anpassungen für spezifische Induktivität, Größe und Stromstärke. Diese Teile kommen in Schaltnetzteilen, DC/DC-Wandlerdesigns, Unterhaltungselektronik, Kommunikationsgeräten, Industriesteuerungen, LED-Treibern, Haushaltsgeräten, Motoren und Smart-Home-Geräten vor. Käufer sollten jede Familie mit ihren eigenen thermischen Testdaten vergleichen.

Messung von Sättigung und Temperatur

Sättigungstests und Ränder

Ein Impulsschaltkreistest zeigt, wo die magnetische Sättigung beginnt. Beim Laboraufbau werden kurze Stromimpulse an den Induktor angelegt und die resultierende Wellenform auf einem Oszilloskop erfasst. Der Bediener stellt die Versorgung auf 0 V ein, verbindet den Pluspol mit der Drain-Seite des Induktors und verbindet den Minuspol mit der Unterseite des Stromshunts. Eine PWM-Quelle läuft mit 20 kHz und einem Tastverhältnis von 5 % und treibt das MOSFET-Gate über einen 47-Ω-Gate-Widerstand an. Das Oszilloskop löst an der steigenden Flanke des Gates aus, mit einem Kanal am Gate und einem über dem Shunt. Die Versorgungsstromgrenze sollte beim 1,5-fachen des erwarteten Sättigungsstroms liegen.

Anschließend erhöht der Bediener die Versorgungsspannung langsam von 0 V in Richtung des Ziels, typischerweise 5–15 V, und beobachtet dabei einen linearen Stromanstieg. Es folgen kleine Einschaltdauerschritte von 1–2 %. Eine echte Sättigungssignatur ist ein Knee-Up: Die Rampe krümmt sich mit einer steileren Steigung nach oben. Das Klingeln sieht anders aus und erscheint als sinusförmige Welle auf der Rampe. Eine abflachende Steigung bedeutet normalerweise eine Begrenzung des Versorgungsstroms oder eine Selbsterwärmung des Shunts, nicht eine Sättigung. Durch Reduzieren des Shunt-Widerstands, Verwendung eines vieradrigen Kelvin-Shunts und Kurzhalten des Erdungskabels wird das Klingeln unterdrückt.

Während eines Sättigungsereignisses kann ein Kondensator zunächst die Spannungsspitze absorbieren. Ein Widerstand steuert dann den Lade- und Entladestrom und gibt die gespeicherte Energie als Wärme ab. Dieses Netzwerk schützt den Testkreis, während der Bediener das Knie aufzeichnet.

Datenblattprüfungen und Lasttests

Bei der Datenblattprüfung müssen zwei Zahlen separat gegengeprüft werden. Die folgende Tabelle zeigt, warum eine Schlagzeilenbewertung irreführend sein kann.

Der Nennstrom übersteigt den berechneten Spitzenwert, sodass das Teil auf den ersten Blick akzeptabel aussieht. Der Sättigungsstrom liegt unter dem Spitzenwert, sodass das Teil den Sättigungsbildschirm nicht besteht. Entwickler sollten den für den Sättigungsstrom verwendeten Schwellenwert für den Induktivitätsabfall mit der für den Nennstrom verwendeten Temperaturanstiegsbedingung vergleichen und sicherstellen, dass beide Kurven vergleichbare Bedingungen verwenden.

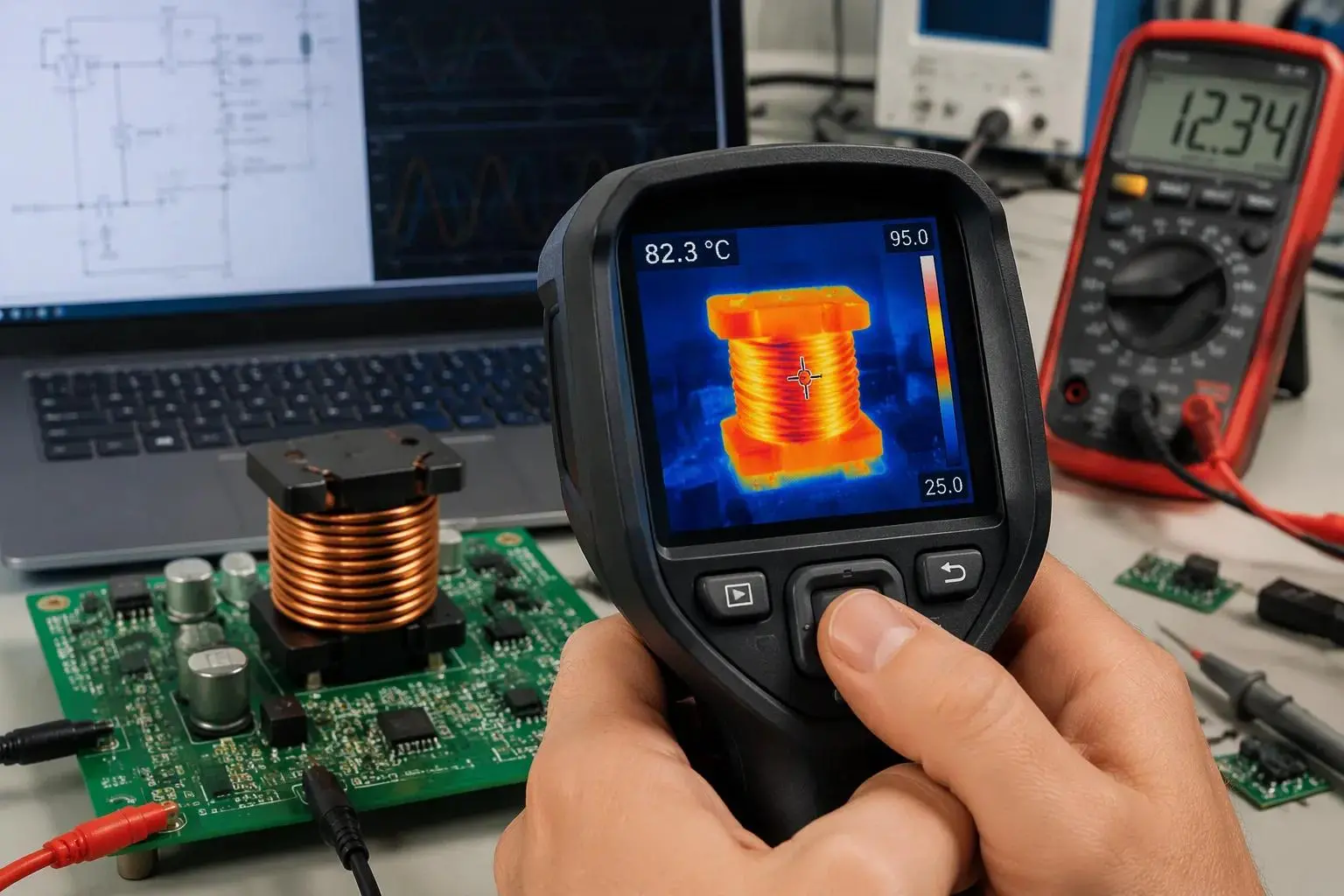

Ein Belastungs- und Temperaturtest schließt den Kreis. Der Ingenieur lässt den Kandidaten unter tatsächlichen Kühlbedingungen auf der Zielplatine laufen und zeichnet die Komponententemperatur im stabilen Zustand auf. Dieser Schritt bestätigt den thermischen Spielraum und die DC-Überlagerungscharakteristik im realen Gehäuse, nicht nur auf dem Papier.

Vier Hebel steuern den Sättigungsstrom und die Sättigungswärme in einem I-förmigen Induktor : Kernmaterial, Geometrie und Spalt, Wicklungsdesign sowie thermische oder Betriebsbedingungen. Die Messung bestätigt die Marge in jeder Phase.

Eine priorisierte Aktionsliste sorgt für Ordnung bei der Arbeit:

1. Wählen Sie Material und Größe für den Spitzenstrom und passen Sie den Spielraum an den schlechtesten glaubwürdigen Stromzustand an.

2. Windungen und Abstand einstellen, um die Induktivität unter Last zu fixieren.

3. Wählen Sie einen Draht mit geringem Verlust und beherrschbarer Wärme.

4. Überprüfen Sie dies mit einem Belastungs- und Temperaturtest.

Designer sollten Sättigung und Wärme als verknüpfte Variablen behandeln. Eine Änderung, die dem einen hilft, verschiebt das andere, daher verdienen Leistungsinduktivitäten eine gemeinsame Überprüfung. Die gleiche Disziplin gilt für jedes DC/DC-Wandler-Layout.
