So lesen Sie Markierungscodes für SMD-Induktivitäten schnell und genau

 Das Lesen numerischer Codes auf einem SMD-Induktor erfordert drei Grundelemente: Basisziffern in Mikrohenry (μH), einen Multiplikator und den Buchstaben „R“ als Dezimalpunkt.

· 1R0 = 1,0 μH

· 4R7 = 4,7 μH

· 100 = 10 μH

Techniker prüfen jeden SMD-Induktor, um das Platinenlayout zu überprüfen. Standarddatenbanken klären die Werte von SMD-Induktoren während der Montage. Die Beherrschung der Auswahl von SMD-Induktivitäten und das Wissen, wie man eine SMD-Induktivität auswählt, hilft Ingenieuren dabei, die richtige Induktivität in moderne Geräte einzubauen. Durch genaue Tests wird sichergestellt, dass jeder Induktor zuverlässig funktioniert.

Dekodierung numerischer SMD-Induktorcodes

Größere Komponenten drucken numerische Markierungen normalerweise direkt auf die Gehäuseoberseite. Diese Markierungen offenbaren wesentliche elektronische Parameter, ohne dass physikalische Messungen erforderlich sind.

3-stellige SMD-Induktor-Coderegeln

Hersteller kennzeichnen Standardkomponenten häufig mit drei Ziffern. Diese Notation standardisiert die Werte von SMD-Induktivitäten in globalen Elektronikfertigungslinien.

Signifikante Ziffern und Multiplikatoren

Das dreistellige System verwendet eine einfache mathematische Regel:

· Die ersten beiden Ziffern : Stellen die primären signifikanten Basiszahlen dar.

· Dritte Ziffer : Fungiert als Zehnerpotenz-Multiplikator ($10^x$).

· Standardtoleranz : Gibt im Allgemeinen eine standardmäßige Komponententoleranz von 5 % an.

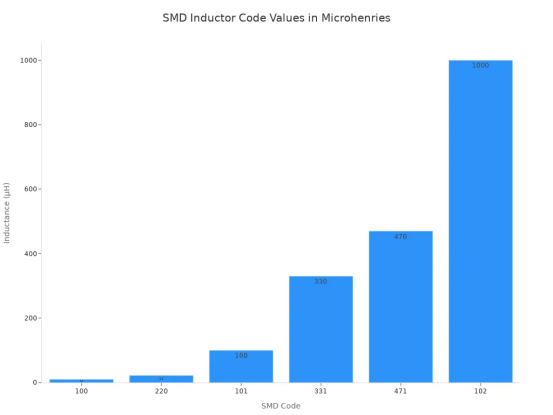

Dekodierung von Mikrohenry (μH)-Basiswerten

Techniker entschlüsseln einen dreistelligen Zahlencode, indem sie die ersten beiden Ziffern als Basiszahl verwenden. Sie multiplizieren diesen Basiswert mit 10 hoch zur dritten Ziffer. Diese Berechnung ergibt das Endergebnis in Mikrohenry (µH). Beispielsweise ergibt der Code „470“ 47 µH, während „102“ 1.000 µH entspricht.

Präzise 4-stellige Markierungssysteme

Hochpräzise Bauteile erfordern eine höhere numerische Genauigkeit auf Leiterplatten. Hersteller verwenden vierstellige Markierungen, um engere Toleranzen und genaue Nennwerte anzugeben.

Wertumrechnung mit hoher Toleranz

Vierstellige Systeme erweitern die grundlegenden dreistelligen Regeln. Die ersten drei Zeichen stellen bedeutende Figuren dar. Das vierte Zeichen liefert die Multiplikatorkraft.

Beispiele für vierstellige Codes

Ein Techniker liest einen vierstelligen SMD-Induktorcode, indem er die ersten drei Ziffern beibehält. Ein Code mit der Aufschrift „1000“ entspricht 100 µH, weil $100 \times 10^0 = 100$. Die Markierung „1001“ bedeutet 1.000 µH ($100 \times 10^1$). Dieses Präzisionslayout ermöglicht genaue Messwerte für hochwertige SMD-Induktordesigns.

Die „R“-Dezimalpunktkonvention

Induktivitäten unter 10 µH erfordern eine dezimale Bezeichnung. Numerische Codes verwenden den Buchstaben „R“, um diese Dezimalpunktposition darzustellen.

Bruchteile von Mikrohenry-Werten

Das Zeichen „R“ fungiert direkt als Dezimalpunkt in der Beschriftung von Bauteilen mit niedriger Induktivität. Dieses Format verhindert Fehler durch winzige Punktmarkierungen bei der automatisierten optischen Inspektion.

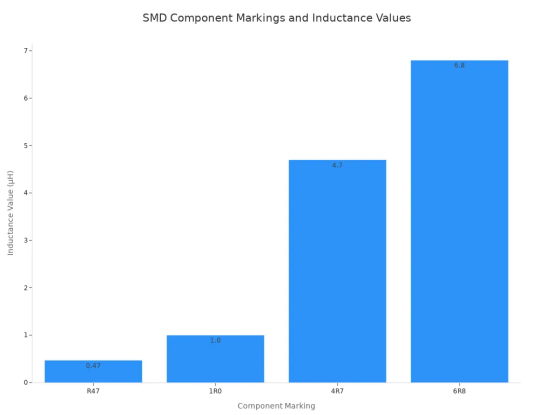

Beispiele für die Platzierung im Sub-Mikrohenry-Bereich

Ein kleiner SMD-Induktor mit der Bezeichnung „R47“ bietet eine Induktivität von 0,47 µH. Eine Mittelklasse-SMD-Induktivität mit „4R7“ liefert 4,7 µH. Techniker können die Werte dieser SMD-Induktivitäten schnell entschlüsseln, um die korrekte Platzierung des Layouts zu bestätigen. Jede Induktivität auf einer Stromversorgungsplatine spielt eine entscheidende Rolle. Das Verständnis der einzelnen Induktormarkierungen trägt dazu bei, die Zuverlässigkeit des Schaltkreises aufrechtzuerhalten.

Erweiterte alphanumerische Markierungen und Toleranzen

Schaltungsentwickler drucken häufig zusätzliche Buchstaben auf Komponentengehäuse. Diese Zeichen weisen auf strenge Leistungsgrenzen und spezielle Einheitensysteme hin.

Toleranzbuchstabensuffixe

Buchstabensuffixe verdeutlichen, wie stark ein SMD-Induktor von seinem Nenninduktivitätswert abweicht. Ingenieure überprüfen diese Suffixcodes, um einen korrekten Schaltkreisbetrieb sicherzustellen.

Standard-Buchstabentoleranzen (J, K, M)

Standardtoleranzbuchstaben erscheinen direkt nach den Zahlencodes auf dem Bauteilgehäuse. Jeder Großbuchstabe stellt eine bestimmte prozentuale Marge dar:

Ein Techniker liest beispielsweise, dass eine 10-µH-Leistungsinduktivität mit der Aufschrift „100K“ eine Varianztoleranz von 10 % aufweist. Der tatsächliche Wert dieses Induktors liegt zwischen 9,0 µH und 11,0 µH.

Enge Toleranzklassifizierungen

Hochfrequenzschaltungen erfordern ein präzises Bauteilverhalten. Spezialisierte Hersteller verwenden zusätzliche Buchstaben wie „B“ (±0,1 nH), „C“ (±0,2 nH) oder „D“ (±0,5 %) für Standards mit extrem engen Toleranzen. Diese engen Toleranzen schützen empfindliche Filternetzwerke vor unerwarteten Frequenzverschiebungen.

Nanohenry (nH)-Bezeichnungssysteme

Hochfrequenzanwendungen erfordern winzige Induktivitätswerte unterhalb des Mikrohenry-Bereichs. Hersteller verwenden Nanohenry-Notationssysteme, um diese Miniaturteile genau zu kennzeichnen.

Schlüsselregel : Der Buchstabe „N“ repräsentiert sowohl die Nanohenry-Einheit als auch die Dezimalpunktposition auf winzigen Komponenten.

Verwendung von „N“ für dezimale Nanohenries

Kleinere physische Pakete können auf ihrer Oberseite keine langen Dezimalzahlen unterbringen. Designer ersetzen den Buchstaben „N“, um Dezimalstellen für Nanohenry-Werte anzugeben:

· 1N0 = 1,0 nH

· 4N7 = 4,7 nH

· 33N = 33 nH

· R10 = 100 nH (0,10 µH)

Umrechnung von Nanohenries in Mikrohenries

Techniker rechnen Nanohenry in Mikrohenry um, indem sie den Nanohenry-Wert durch 1.000 dividieren. Ein mit „47N“ gekennzeichneter SMD-Induktor liefert eine Induktivität von 47 nH. Die Umwandlung von 47 nH ergibt 0,047 µH. Das Verständnis dieser Konvertierungsschritte hilft Ingenieuren bei der Auswahl des richtigen SMD-Induktors für Hochfrequenz-HF-Platinen.

Querverweise auf Codedatenbanken

Ungewöhnliche Komponentenetiketten können Techniker bei der routinemäßigen Platinenwartung verwirren. Branchendatenbanken beheben schnell fehlende oder benutzerdefinierte Markierungen.

Verwendung des SMD-Codebuchs

Ingenieure ziehen Referenztools wie das SMD-Codebuch zu Rate, wenn physische Markierungen nicht den standardmäßigen numerischen Regeln entsprechen. Diese Referenzen katalogisieren Tausende von Oberflächenmontagecodes, Pinbelegungen und Gehäusestilen in organisierten Nachschlagetabellen.

Nachschlagen von Herstellerdatenblättern

Verschiedene Anbieter drucken manchmal proprietäre Markierungen auf einen benutzerdefinierten SMD-Induktor . Durch die Suche in den offiziellen Datenblättern der Hersteller werden genaue Werte für SMD-Induktivitäten, aktuelle Kapazitätswerte und physische Gehäuseabmessungen bestätigt. Überprüfen Sie immer die Codes benutzerdefinierter Komponenten, bevor Sie Ersatzteile in eine laufende Produktionsschaltung einlöten.

Identifizieren eines nicht gekennzeichneten SMD-Induktors

Bei Miniaturbauteilen fehlen häufig aufgedruckte Zahlenwerte auf der Außenfläche. Um einen nicht gekennzeichneten SMD-Induktor zu identifizieren, verlassen sich Techniker auf physikalische Merkmale, Leiterplattenbeschriftungen und grundlegende Messgerätetests.

Physische Paketeigenschaften

Eine visuelle Inspektion gibt unmittelbare Hinweise auf die Funktion von Bauteilen. Die Beobachtung von Oberflächenmaterialien hilft Arbeitern, unbekannte Teile richtig zu kategorisieren.

Drahtgewickelte vs. mehrschichtige Konstruktion

Ingenieure unterteilen Komponenten basierend auf der internen Struktur in verschiedene SMD-Induktortypen . Bei drahtgewickelten Designs sind sichtbare Kupferspulen um einen zentralen Kern gewickelt. Mehrschichtige Designs umfassen interne Leitermuster in Keramik- oder Ferritkörpern. Diese verschiedenen SMD-Induktortypen dienen der spezifischen Rauschfilterung oder Energiespeicherung in der modernen Elektronik.

Farbunterschiede von MLCCs und Widerständen

Techniker unterscheiden einen Induktor von einem mehrschichtigen Keramikkondensator, indem sie die äußere Gehäusefarbe überprüfen. Induktoren verfügen über dunkelgraue oder schwarze Ferritkörper. Kondensatoren weisen auf ihren Außenflächen gelblich-braune oder hellbraune Farben auf.

Schnelle Multimeter-Diagnose

Einfache Handmessgeräte bestätigen die Komponentenidentität innerhalb von Sekunden. Bei der Messgeräteprüfung werden magnetische Teile von Kondensatoren und offenen Schaltkreisen getrennt.

Messung des niedrigen Gleichstromwiderstands (DCR)

Ein Techniker stellt ein digitales Multimeter ein, um den Widerstand zwischen Komponentenanschlüssen zu messen. Eine Induktivität weist einen extrem niedrigen Gleichstromwiderstand (DCR) auf. Bei Standard-Leistungsteilen zeigt das Messgerät normalerweise Werte unter 5 Ohm an.

Durchgangsprüfung im Vergleich zu offenen Kondensatoren

Multimeter geben bei Durchgangsprüfungen an einer Induktivität einen akustischen Piepton ab. Die durchgehende interne Drahtschleife leitet niederfrequente elektrische Ströme problemlos weiter. Umgekehrt blockiert ein unbeschädigter Kondensator Gleichstrom und zeigt einen offenen Stromkreis an.

Diagnosetipp : Wenn eine Komponente einen Widerstand nahe Null aufweist und einen kontinuierlichen elektrischen Fluss aufrechterhält, messen Sie wahrscheinlich eher eine Induktivität oder eine Ferritperle als einen Kondensator.

PCB-Referenzbezeichner

Siebdruckschichten für Leiterplatten bieten klare Identifikationsetiketten. Direkt neben den Bauteilpads aufgedruckte Textmarkierungen leiten Techniker bei Reparaturarbeiten an.

Identifizieren von „L“-Bezeichnern

Designer kennzeichnen Platinenkomponenten mit standardisierten alphanumerischen Präfixen. Der Buchstabe „L“ bezeichnet in Schaltplänen und Siebdruckumrissen speziell einen Standardinduktor.

Ferritperlen vs. Leistungsinduktoren

Schaltungsdesigner unterscheiden eine Standard-Leistungsinduktivität von Hochfrequenz-Unterdrückungsperlen durch die Bewertung der Schaltungsetiketten. Die folgende Tabelle zeigt gängige Bezeichnungscodes, die auf Leiterplattenbaugruppen zu finden sind:

Techniker überprüfen diese Bezeichnungen, um die richtige Ersatzkomponente auszuwählen. Durch das Erkennen von Leiterplattenetiketten wird eine unsachgemäße Installation von Ferritkomponenten in Stromfilterpfaden verhindert.

So testen Sie einen SMD-Induktor

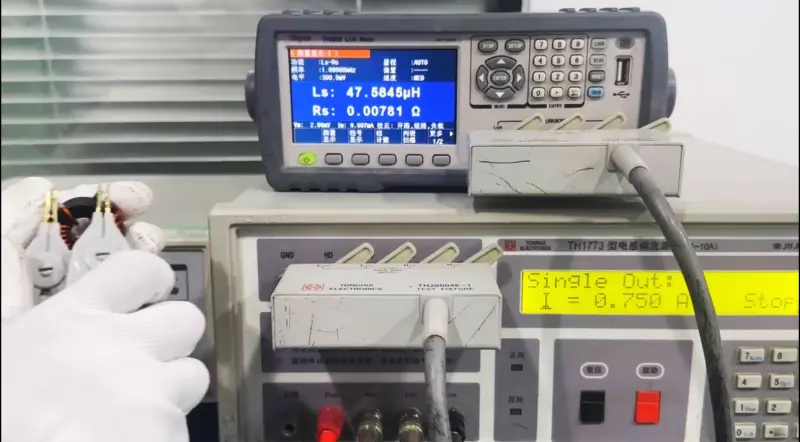

Einrichtung und Befestigung des LCR-Messgeräts

Techniker benötigen präzise Hardware, um winzige Komponentenparameter genau auszuwerten. Spezielle Geräte verhindern, dass externes elektromagnetisches Rauschen die Messungen verfälscht.

Vieradrige Kelvin-Messleitungen

Vieradrige Kelvin-Anschlüsse isolieren den Testleitungswiderstand während der Messungen. Zwei Leitungen versorgen den SMD-Induktor mit Strom , während zwei unabhängige Leitungen den Potentialabfall messen. Die Primärspule eines Induktors erfordert saubere Testsignale. Diese Vierleiterkonfiguration eliminiert Kontaktwiderstandsfehler bei kleinen Platinenkomponenten.

Eliminierung streunender Parasiten

Prüfvorrichtungen führen zusätzlichen Widerstand, Kapazität und Induktivität in Messschleifen ein. Ingenieure verwenden spezielle Testgeräte, um kleine SMD-Induktorwerte von Hintergrundstörungen zu isolieren:

Testfrequenzen auswählen

Induktivitätsänderungen über verschiedene Betriebssignalfrequenzen hinweg. Techniker konfigurieren Testgeräte so, dass sie genau den Schaltungsbedingungen entsprechen.

Passende Datenblattparameter

Hersteller geben Standardkomponentenwerte bei festen Testfrequenzen an. Ein Induktor weist bei verschiedenen Energieniveaus eine variable magnetische Reaktanz auf. Ein Prüfgerät muss die identische Anregungsfrequenz erzeugen, die in der Komponentendokumentation aufgeführt ist. Die Abstimmung dieser Parameter führt zu genauen Messwerten für jeden getesteten SMD-Induktor.

Leistungs- und Hochfrequenztests

Induktivitätskomponenten für die Stromversorgung arbeiten unter Niederfrequenzbedingungen zwischen 100 kHz und 3 MHz. Umgekehrt erfordern HF-Schaltkreise Hochfrequenztests in der Nähe von 100 MHz oder höher. Jeder Hochfrequenzinduktor verhält sich je nach Kernkonstruktion unterschiedlich. Die Auswahl der richtigen Testfrequenzen hilft Ingenieuren bei der Bewertung der Induktorleistung für gezielte Anwendungen.

Vorrichtungskalibrierungsverfahren

Nicht kalibrierte Messleitungen führen zu Messfehlern. Ein präziser Testaufbau misst einen Induktor ohne Offsetfehler. Durch die Kalibrierung werden verbleibende physikalische Eigenschaften von den Prüfvorrichtungsleitungen entfernt.

Durchführen einer offenen Kalibrierung

Techniker befolgen vier strukturierte Schritte, um Vorrichtungen korrekt zu kalibrieren:

1. Stellen Sie den Messfrequenzbereich und die Stromversorgung des LCR-Messgeräts ein, um eine interne thermische Stabilisierung zu ermöglichen.

2. Überprüfen und reinigen Sie die Testanschlüsse und die Vorrichtung, um sicherzustellen, dass das Dielektrikum oder die Leiter nicht beschädigt oder verunreinigt sind.

3. Bringen Sie den Open-Standard an der Messreferenzebene an und führen Sie die Open-Kalibrierung durch, um die Streukapazität (typischerweise 0,05–0,2 pF) zu messen und zu speichern.

4. Bringen Sie den Short-Standard an derselben Referenzebene an und führen Sie die Short-Kalibrierung durch, um die Restinduktivität (typischerweise 0,1–1 nH) zu erfassen und aufzuzeichnen.

Durchführen einer Kurzkalibrierung

Durch die Durchführung einer kurzen Kalibrierung wird die verbleibende Leitungsinduktivität auf Null gesetzt. Techniker platzieren eine massive Kupfer-Kurzschlussschiene über den Kontakten der Prüfvorrichtung. Eine kurze Kalibrierung schützt den kleinen Induktor vor falschen Impedanzmessungen. Dieser Schritt legt eine echte Null-Basislinie fest, bevor ein einzelner SMD-Induktor gemessen wird. Eine ordnungsgemäße Kalibrierung gewährleistet hochpräzise Messwerte für jeden einzelnen Induktor.

Advanced Electrical Diagnostics

Engineers perform advanced electrical tests to verify internal components and prevent circuit failure. These procedures evaluate how a magnetic component behaves under real operating loads.

Measuring DC Resistance (DCR)

Technicians measure the direct-current resistance across internal copper windings using specialized meters. Lower resistance values improve total power efficiency inside electronic assemblies.

Detecting Inter-Winding Shorts

Internal wire insulation degrades under severe electrical stress. A short circuit between internal coil loops drastically reduces overall inductance. Technicians compare measured resistance values against smd inductor specifications. A sudden drop in resistance exposes internal winding damage immediately.

Temperature Effects on DCR

Copper wire resistance increases naturally as operating temperatures rise. Engineers calculate thermal resistance shifts to prevent energy losses in power supplies. The following equation predicts resistance changes under thermal stress:

$$\text{DCR}{\text{new}} = \text{DCR}{25} \times [1 + 0.00393 \times (T_{\text{new}} - 25)]$$

High heat increases coil resistance and reduces total system performance over extended operating periods.

Evaluating Quality Factor (Q)

The Quality Factor measures how efficiently an smd inductor stores magnetic energy relative to its internal energy loss. Higher Q values indicate a more efficient component.

Core Loss Assessment

Magnetic cores dissipate energy through hysteresis and eddy currents. Lower core losses maintain strong signal strength across high-frequency circuits. Engineers select high-quality materials to minimize heat generation during daily operation.

High-Frequency Performance

Radio frequency circuits depend heavily on a high Quality Factor. High Q values maintain clear signals across demanding wireless applications.

Saturation Current and Bias Testing

Direct currents alter magnetic performance in power conversion circuits. Test systems apply direct current bias to evaluate core saturation limits.

Inductance Roll-off Under Load

When an SMD power inductor reaches its DC saturation current ($I_{sat}$), its inductance value experiences a sharp and significant decline. Exceeding the DC saturation current causes several negative operational effects:

· Substantial decrease in the inductor's efficiency

· Inability to store magnetic energy properly

· Increased risk of system performance degradation or complete power supply failure

Ferrite Core Thermal Limits

Excessive current drives ferrite materials past their magnetic saturation points. Overheated magnetic cores lose structural permeability rapidly. Every power inductor requires proper thermal management to avoid overheating. Engineers monitor heat generation to keep each smd inductor within safe operational limits.

How to Choose an SMD Inductor for Your Circuit

Engineers evaluate board demands before picking magnetic parts. Proper component selection prevents voltage drops and thermal issues.

Key Parameters in SMD Inductor Selection

Engineers follow structured steps for smd inductor selection to guarantee stable board performance. Critical smd inductor specifications dictate power behavior under real loads.

Inductance, Isat, and Irms Ratings

Knowing how to choose an smd inductor requires analyzing current thresholds. The saturation current (Isat) marks the point where core limits cause an inductance drop. Conversely, heating current (Irms) defines the continuous current limit causing internal thermal rise.

A smart smd inductor selection process balances low DC resistance against core loss limits.

Selection Tip: Engineers choose a lower DCR rating to reduce energy loss. However, learning how to choose an smd inductor also involves verifying that $I_{sat}$ comfortably exceeds transient circuit spikes.

Package Footprint and Shielding Options

Designers analyze physical package traits during smd inductor selection. Shielded and unshielded designs offer clear trade-offs:

· Shielded Components: Contain magnetic flux within a closed core. They yield shielding effectiveness above 40 dB and reduce PCB space needs by 30–50%.

· Unshielded Components: Radiate magnetic fields into adjacent areas. They demand dedicated keepout spaces on circuit boards.

Checking dimensions and vertical clearances confirms mechanical fit during standard smd inductor selection.

Matching Components to Application Needs

Different electronic circuits require distinct magnetic properties. Engineers adapt their smd inductor selection approach based on targeted board applications.

Power Supplies vs RF Circuits

Leistungsschaltkreise erfordern robuste SMD-Induktorkonstruktionen mit hohen Nennströmen. HF-Kommunikationsnetzwerke priorisieren stattdessen die Eigenresonanzfrequenz (SRF) und hohe Qualitätsfaktorwerte (Q).

Ingenieure erforschen verschiedene SMD-Induktortypen, um diese unterschiedlichen Betriebsziele in Hochfrequenzanwendungen zu erreichen.

Querverweise auf Ersatzteile

Der Austausch veralteter Komponenten erfordert besondere Sorgfalt. Um zu lernen, wie man einen SMD-Induktor für Reparaturen auswählt, müssen Footprint-Größen, Pad-Layouts und thermische Grenzen angepasst werden.

1. Überprüfen Sie die ursprünglichen Datenblattparameter und konzentrieren Sie sich dabei auf $I_{sat}$, $I_{rms}$ und DCR.

2. Bestätigen Sie die Abmessungen der Stellfläche, um die Pad-Kompatibilität sicherzustellen.

3. Vergleichen Sie die in Frage kommenden Teile mit dem Zielbetriebstemperaturbereich des Schaltkreises.

Wenn Sie wissen, wie Sie einen SMD-Induktor auswählen, können Sie Schaltkreise bei Anwendungen mit hoher Dichte vor Rauschen und Komponentenausfällen schützen.

Techniker beherrschen die Komponentendiagnose, indem sie gedruckte Codes lesen, physische Gehäusemerkmale überprüfen und magnetische Parameter mit kalibrierten Instrumenten testen. Strenge Testdisziplin erfordert die Nullung von Vorrichtungsparasiten auf LCR-Messgeräten, bevor eine SMD-Induktivität mit geringem Wert gemessen wird. Präzise Messungen überprüfen den Gleichstromwiderstand und bestätigen die Induktivitätswerte bei Standardbetriebsfrequenzen. Die Verfügbarkeit von Datenblättern vereinfacht die Auswahl des SMD-Induktors und hilft Technikern bei der Auswahl eines SMD-Induktors für erfolgreiche Platinenreparaturen. Ein Techniker ersetzt einen beschädigten Induktor erst, nachdem er die physischen Abmessungen, die Sättigungsstromgrenzen und die thermische Toleranz angepasst hat.

FAQ

Wie erkennt ein Techniker einen SMD-Induktor ohne aufgedruckten Code?

Ein Techniker prüft die Gehäusefarbe und misst den niedrigen Gleichstromwiderstand, um einen SMD-Induktor zu identifizieren . Dunkle Kohlekörper mit einem Widerstand nahe Null weisen auf Magnetspulen hin.

Schneller Diagnosetipp : Überprüfen Sie immer die Siebdrucketiketten der Leiterplatte. Der Buchstabe „L“ weist auf eine Standard-Magnetspule hin, während „FB“ auf eine Ferritperle hinweist.

Was bedeutet der Buchstabe „R“ auf einem Komponentengehäuse?

Der Buchstabe „R“ stellt einen Dezimalpunkt für Werte unter 10 Mikrohenry dar. Ein kleiner Induktor mit der Aufschrift „4R7“ liefert 4,7 Mikrohenry. Dieses Notationsformat verhindert, dass winzige gedruckte Dezimalpunkte bei der automatisierten Platinenmontage falsch gelesen werden.

Was passiert, wenn ein Induktor seinen Sättigungsstrom überschreitet?

Wenn eine Induktivität ihre Sättigungsstromgrenze überschreitet, sinkt ihre Induktivität schnell. Der Magnetkern überhitzt schnell, wodurch die Gesamtleistungseffizienz des Schaltkreises sinkt und die Gefahr einer sofortigen Spannungsinstabilität besteht.

Warum verwenden Ingenieure beim Testen vieradrige Kelvin-Leitungen?

Vieradrige Kelvin-Messleitungen isolieren den Messleitungswiderstand bei hochpräzisen Messungen. Zwei Leitungen liefern Strom, während zwei unabhängige Leitungen den Potentialabfall messen. Dieser Aufbau eliminiert Kontaktwiderstandsfehler bei kleinen Platinenteilen.

Wie unterscheidet sich ein Induktor von einer Ferritperle?

Ein Induktor speichert magnetische Energie, um niederfrequente Signale zu filtern oder die Ausgangsspannung zu regulieren. Eine Ferritperle leitet hochfrequentes Rauschen direkt als Wärmeenergie ab. PCB-Siebdrucke kennzeichnen Perlen mit „FB“ statt „L“.

Welche Toleranz stellt der Buchstabe „K“ dar?

Das Großbuchstaben-Suffix „K“ gibt eine Toleranzspanne von ±10 % an. Eine mit „100K“ gekennzeichnete Induktivität liegt im normalen Schaltkreisbetrieb zwischen 9,0 und 11,0 Mikrohenry.

Warum erfordern Hochfrequenzschaltungen Teile mit engen Toleranzen?

Ein Hochfrequenzinduktor erfordert ein präzises elektrisches Verhalten. Enge Toleranzwerte schützen empfindliche Filternetzwerke vor unerwarteten Frequenzverschiebungen und sorgen so für eine stabile Signalübertragung in modernen drahtlosen Anwendungen.
