Warum kompatible Induktivitäten für die EMI-Filterung immer wichtig sind

 Kompatible Induktivitäten spielen eine entscheidende Rolle bei der EMV-Filterung, indem sie das Schaltkreisverhalten beeinflussen und die Einhaltung gesetzlicher Vorschriften unterstützen. Aktuelle Studien zeigen, dass die Materialien und Designentscheidungen des Induktorkerns einen direkten Einfluss auf die Leistungseffizienz und Signalintegrität in modernen Schaltkreisen haben.

· Ferrit- und Eisenpulverkerne tragen zur Aufrechterhaltung der Effizienz und zur Reduzierung von Verlusten bei.

· Ringkern- und spulenbasierte Designs steigern die Leistung in Hochfrequenzumgebungen, was die EMI-Unterdrückung verstärkt.
·  Durch die Auswahl der richtigen Induktivitäten wird sichergestellt, dass die Schaltkreise zuverlässig funktionieren und strenge Standards erfüllen.

Was sind kompatible Induktivitäten bei der EMI-Filterung?

Definieren der Kompatibilität für EMI-Filter

Kompatible Induktivitäten bilden das Rückgrat effektiver EMV-Filter. Diese Komponenten müssen den elektrischen und mechanischen Anforderungen der Schaltung entsprechen, um eine zuverlässige Störunterdrückung zu gewährleisten. Kompatibilität bedeutet mehr als nur das Einpassen in eine Leiterplatte. Dabei geht es darum, die Eigenschaften des Induktors an die spezifischen Anforderungen der EMV-Filterung anzupassen, wie z. B. den Zielfrequenzbereich, die Stromverarbeitung und die Integration mit anderen Filterkomponenten.

Hersteller spezifizieren die Kompatibilität von Induktivitäten, die in EMV-Filtern verwendet werden, indem sie mehrere wichtige Faktoren berücksichtigen:

· Der Induktivitätswert muss mit dem Zielrauschfrequenzband übereinstimmen, um eine effektive Impedanz sicherzustellen.

· Stromwerte, einschließlich Sättigung und RMS, sind entscheidend, um eine Kernsättigung zu verhindern und den thermischen Anstieg zu bewältigen.

· Der Gleichstromwiderstand beeinflusst die Effizienz und Wärmeerzeugung in der Filterstufe.

· Die Eigenresonanzfrequenz sollte die höchste Rauschfrequenz überschreiten, um das induktive Verhalten aufrechtzuerhalten.

· Gehäusegröße, Montageart und Abschirmwirkung wirken sich sowohl auf die elektrische Leistung als auch auf die mechanische Integration aus.

Hinweis: Ingenieure müssen immer sicherstellen, dass die Eigenresonanzfrequenz des Induktors über der höchsten problematischen Frequenz liegt. Dadurch wird sichergestellt, dass der Filter weiterhin Störungen blockiert, anstatt sie durchzulassen.

Kompatible Induktivitäten müssen auch nahtlos mit Filterkondensatoren zusammenarbeiten. Diese Partnerschaft hilft bei der Entwicklung eines Tiefpass- oder Gleichtaktfilters, der unerwünschte Störungen blockiert und gleichzeitig gewünschte Signale durchlässt. Bei Stromversorgungsanwendungen verhindert der richtige Induktor elektromagnetische Strahlung und unterstützt die Einhaltung gesetzlicher Standards.

Schlüsselparameter für die EMI-Unterdrückung

Die Leistung von EMV-Filtern hängt von mehreren wichtigen elektrischen Parametern ab. Jeder Parameter beeinflusst, wie gut der Filter Störungen blockiert und die Signalintegrität aufrechterhält.

· Die Induktivität beeinflusst die Energiespeicherfähigkeit des Induktors und bestimmt die Fähigkeit des Filters, Rauschen zu unterdrücken.

· Der Qualitätsfaktor (Q) gibt die Effizienz an. Ein höherer Q-Wert bedeutet geringere Verluste und eine bessere Leistung bei EMV-Filtern.

· Der Nennstrom bestimmt den maximalen Strom, den der Induktor verarbeiten kann, ohne den Kern zu überhitzen oder zu sättigen.

· Verteilte Kapazität beeinflusst die Stabilität. Eine geringere Kapazität führt zu einer besseren Leistung bei Hochfrequenzanwendungen.

Die folgende Tabelle fasst zusammen, wie sich diese Parameter auf die Leistung des EMV-Filters auswirken:

In realen Anwendungen wählen Ingenieure kompatible Induktoren aus, die alle diese Anforderungen erfüllen. Sie berücksichtigen die Art der Interferenz, beispielsweise leitungsgebundene oder abgestrahlte elektromagnetische Störungen, und wählen Filter aus, die den spezifischen Herausforderungen ihrer Designs gerecht werden. Wenn Filter die richtigen Induktivitäten verwenden, erreichen sie eine zuverlässige Unterdrückung von Störungen und halten die Einhaltung von Industriestandards ein.

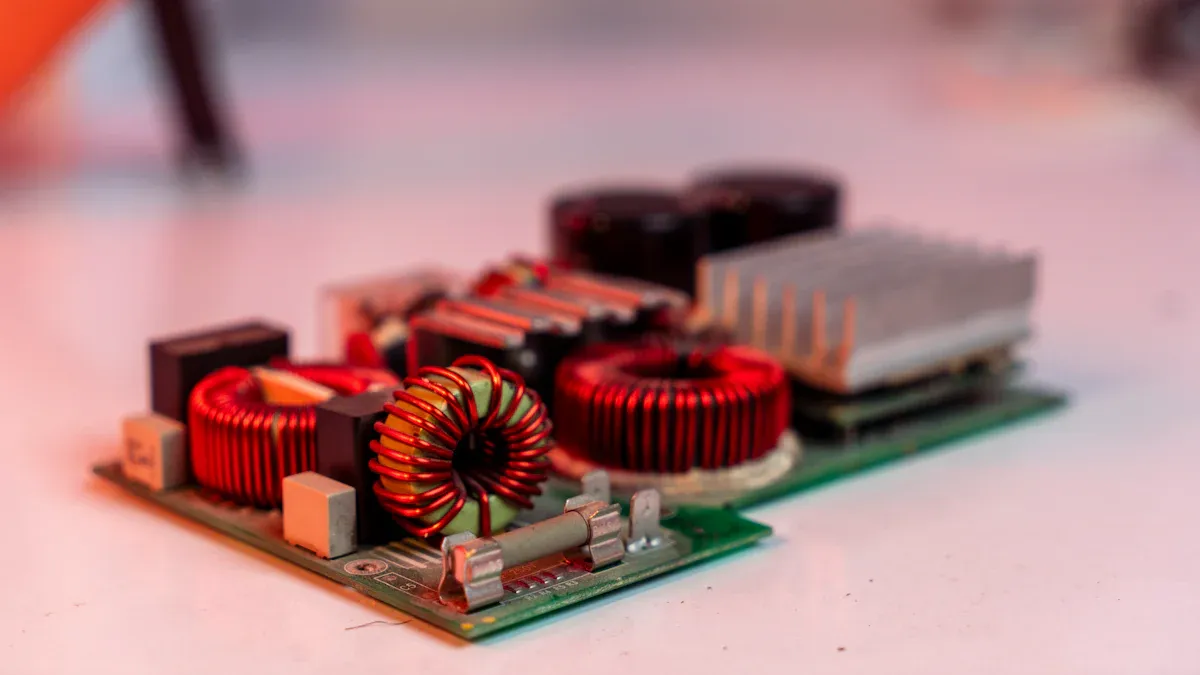

Kritische Faktoren bei der Auswahl des richtigen EMI-Filterinduktors

Induktivitätswert und Toleranz

Der Induktivitätswert ist ein Hauptfaktor bei EMI-Filtern. Es bestimmt die Impedanz bei verschiedenen Frequenzen, was sich direkt auf die Fähigkeit des Filters auswirkt, unerwünschtes Rauschen zu reduzieren. Höhere Induktivitätswerte verbessern die Unterdrückung bei erhöhten Frequenzen. Niedrigere Werte erfordern möglicherweise zusätzliche Kapazität, um den gewünschten Filtergrad zu erreichen. Ingenieure müssen Induktoren mit präzisen Induktivitätswerten auswählen, die den Anforderungen ihrer Schaltkreise entsprechen.

Auch Toleranzschwankungen spielen eine wichtige Rolle bei der Leistung des EMI-Filters. Kleine Abweichungen können die Einfügungsdämpfung erhöhen und zu Welligkeit im Durchlassbereich führen. Bei Filtern höherer Ordnung sind enge Toleranzen erforderlich, um die Leistung aufrechtzuerhalten. Impedanzfehlanpassungen können zu Reflexionen führen, die die Signalqualität beeinträchtigen. Eine präzise Abstimmung ist entscheidend, um Welligkeit zu vermeiden und eine zuverlässige Unterdrückung von Störungen sicherzustellen.

Aktuelle Bewertung und Sättigung

Der Nennstrom definiert den maximalen Strom, den ein Induktor ohne Überhitzung oder Sättigung verarbeiten kann. EMI-Filter müssen Induktivitäten mit Nennwerten verwenden, die dem maximalen Eingangsstrom entsprechen oder diesen übertreffen. Dies verhindert Ausfälle aufgrund von Überstrombedingungen. Die folgende Tabelle zeigt, wie sich die aktuelle Nennleistung auf die Filterauswahl in verschiedenen Anwendungen auswirkt:

Die Kernsättigung birgt bei EMI-Filtern mehrere Risiken. Bei Sättigung bricht die Induktivität zusammen, was zu einer erhöhten Stromwelligkeit und einem Filterausfall führt. Mit steigenden Verlusten besteht die Gefahr eines thermischen Durchgehens, was zu höheren Temperaturen und einer früheren Sättigung führt. Verzerrte Ausgangswellenformen beeinträchtigen die Stabilität der Stromformen. Nichtlineares magnetisches Verhalten erhöht die Interferenzen und erschwert die Einhaltung strenger Grenzwerte.

Kernmaterial und Verluste

Die Auswahl des Kernmaterials beeinflusst Verluste und EMI-Unterdrückung. Ferritkerne bieten kostengünstige Lösungen für Frequenzen von 150 kHz bis 30 MHz. Nanokristalline Kerne sorgen für eine höhere Sättigungsflussdichte und eine bessere Hochfrequenzleistung. Amorphe Metallkerne bieten hervorragende Eigenschaften für spezielle Anwendungen. Ingenieure müssen Kernmaterialien wählen, die Verluste minimieren und die Anforderungen ihrer EMI-Filter erfüllen.

Kernverluste wirken sich auf die EMI-Unterdrückung und die Schaltungseffizienz aus. Geformte Induktoren enthalten den magnetischen Fluss, minimieren Leckagen und verhindern Störungen empfindlicher Schaltkreise. Ein niedriger Gleichstromwiderstand führt dazu, dass weniger Strom als Wärme verschwendet wird, was die Gesamteffizienz verbessert. Eine hervorragende magnetische Abschirmung reduziert EMI in dicht gepackten Leiterplatten.

Frequenzgang und Impedanz

Frequenzgangeigenschaften sind für EMI-Filter in HF- und Leistungsanwendungen von entscheidender Bedeutung. Ingenieure müssen den Induktivitätswert, den Q-Faktor, die Eigenresonanzfrequenz, den Gleichstromwiderstand, den Nennstrom, die Toleranz, die parasitäre Kapazität und die Gehäusegröße berücksichtigen. Diese Spezifikationen bestimmen, wie gut der Filter Störungen unterdrückt und die Signalintegrität aufrechterhält.

Die Impedanzanpassung zwischen Induktivitäten und Kondensatoren ist entscheidend für die Filterleistung. Nicht übereinstimmende Impedanzen können die Wirksamkeit des Filters erheblich verringern. Ingenieure müssen bei der Konstruktion und Installation von EMI-Filtern für eine ordnungsgemäße Impedanzanpassung sorgen. Diese Vorgehensweise hilft, Störungen zu blockieren und die Signalqualität aufrechtzuerhalten.

· Die Impedanzanpassung ist entscheidend für die Filterleistung.

· Nicht übereinstimmende Impedanzen können zu einer erheblichen Verringerung der Filterwirksamkeit führen.

· Bei der Konstruktion und Installation von Impedanzfiltern sollte auf eine ordnungsgemäße Impedanzanpassung geachtet werden.

Größe, Montage und Effizienz

Größen- und Montagebeschränkungen wirken sich auf die Auswahl kompatibler Induktoren in kompakten Designs aus. Ingenieure müssen Montagemethoden wählen, die den Anforderungen ihrer EMI-Filter und Anwendungen entsprechen. In der folgenden Tabelle sind gängige Montagemethoden und ihre Verwendung aufgeführt:

Hochwertige, effiziente Induktoren unterstützen moderne kompakte Designs und Energieeffizienz. Leistungsinduktoren sind für eine effiziente Energieübertragung unerlässlich und minimieren den Energieverlust bei der Übertragung elektrischer Energie. Die Auswahl hochwertiger Leistungsinduktivitäten kann zu einer erheblichen Senkung der Betriebskosten für Unternehmen führen. Effiziente Induktoren minimieren den Energieverlust während des Betriebs, was für die Aufrechterhaltung der Effizienz in verschiedenen Anwendungen unerlässlich ist. In Elektrofahrzeugen können effiziente Leistungsinduktoren den Energieverlust deutlich reduzieren und so die Reichweite erhöhen. In Smartphones tragen sie zu einer längeren Akkulaufzeit und einer geringeren Wärmeentwicklung bei. Induktivitäten mit Ferritkern verwalten elektrische Energie, indem sie sie effizient speichern und abgeben, wodurch Verluste minimiert werden. Die hohe magnetische Permeabilität von Ferritkernen ist entscheidend für den reibungslosen Betrieb in Hochfrequenzanwendungen.

Ingenieure müssen kompatible Induktivitäten auswählen, die die Anforderungen von EMI-Filtern erfüllen, eine Impedanzanpassung unterstützen und den Größen- und Montagebeschränkungen ihrer Designs entsprechen. Diese Auswahl gewährleistet eine zuverlässige Unterdrückung von Störungen, die Einhaltung von Standards und einen effizienten Betrieb in modernen Geräten.

Schritt-für-Schritt-Anleitung zur Auswahl des richtigen EMI-Filters

Identifizieren Sie EMI- und Compliance-Anforderungen

Ingenieure und Bastler müssen zunächst die Filteranforderungen für ihre Designs verstehen. Regulatorische Standards legen die Basis für akzeptable Interferenzpegel fest. Der Prozess zur Identifizierung dieser Anforderungen umfasst mehrere Schritte:

1. Führen Sie Pre-Compliance-Tests durch, um potenzielle EMI-Probleme frühzeitig zu erkennen.

2. Entwickeln Sie einen Testplan, der Standards, Ausrüstung und Akzeptanzkriterien umreißt.

3. Bereiten Sie das Produkt in seinem vorgesehenen Betriebsmodus vor.

4. Richten Sie die Testausrüstung und das Produkt gemäß dem Plan ein.

5. Führen Sie Tests durch, überwachen Sie die Ergebnisse und protokollieren Sie etwaige Anomalien.

6. Analysieren Sie die Testdaten, um die Einhaltung zu bestätigen.

7. Erstellen Sie einen Bericht mit detaillierten Angaben zu Verfahren und Ergebnissen.

8. Implementieren Sie Korrekturmaßnahmen, wenn Fehler auftreten.

9. Führen Sie nach Korrekturen einen erneuten Test durch.

Analysieren Sie Schaltkreis- und Systemanforderungen

Vor der Auswahl des richtigen EMV-Filters müssen Ingenieure die Schaltkreis- und Systemeigenschaften analysieren. Zu den Schlüsselfaktoren gehören:

· Arten von Rauschen, wie z. B. Gleichtakt- und Gegentaktstörungen.

· Betriebsfrequenzbereiche.

· Aktuelle Bewertungen für die Anwendung.

· Wärmeleistung unter Last.

· Anwendungsspezifische Anforderungen, einschließlich Sicherheitsstandards und Leckstromgrenzen.

Auch die Auswahl des richtigen Kernmaterials ist wichtig. Ferrit eignet sich für die meisten 150-kHz-30-MHz-Anwendungen. Nanokristalline Kerne bieten eine höhere Sättigungsflussdichte und eine bessere Hochfrequenzleistung. Amorphe Metallkerne bieten hervorragende Eigenschaften für spezielle Filteranforderungen.

Passen Sie die Induktorspezifikationen an die Anwendung an

Die Anpassung der Induktorspezifikationen an die Anwendung gewährleistet eine wirksame Unterdrückung von Störungen. Die folgende Tabelle zeigt, wie sich unterschiedliche Spezifikationen auf die EMV-Filterung auswirken:

Die Auswahl des richtigen EMV-Filters zu Beginn des Designzyklus verhindert kostspielige Überarbeitungen. Ingenieure müssen die Betriebsfrequenz, die Stromstärke und die Konfiguration passiver EMV-Filter berücksichtigen. Wenn die Spezifikationen nicht an die Anwendungsanforderungen angepasst werden, kann dies zu einer unzureichenden Rauschunterdrückung und einem erhöhten Spannungsabfall führen.

Bewerten Sie Herstellerdaten und Qualität

Die Überprüfung der Herstellerdaten hilft zu bestätigen, dass Induktoren die Filteranforderungen erfüllen. Wichtige Kriterien sind:

Hochwertige Induktivitäten verbessern die Zuverlässigkeit von EMV-Filtern in anspruchsvollen Anwendungen.

Testen und validieren Sie die Induktorauswahl

Tests und Validierungen bestätigen, dass die ausgewählten EMV-Filter alle Anforderungen erfüllen. Zu den Best Practices gehören:

1. Identifizieren Sie Lärmquellen und deren Frequenzbereiche.

2. Wählen Sie hochwertige Komponenten mit geeigneten Spezifikationen aus.

3. Platzieren Sie Filter in der Nähe von Lärmquellen, um abgestrahlte elektromagnetische Störungen zu minimieren.

4. Minimieren Sie parasitäre Effekte durch die Verwendung kurzer, direkter PCB-Leiterbahnen.

5. Verwenden Sie eine Abschirmung, um Störungen weiter zu reduzieren.

6. Testen Sie die Filterleistung mit Spektrumanalysatoren und Netzwerkanalysatoren.

7. Passen Sie die Konfiguration nach Bedarf an, um eine optimale Filterung zu erzielen.

Tip: Always match inductors with capacitors to create effective passive emi filters. This combination blocks unwanted interference and ensures compliance with standards.

Checklist for Choosing the Right EMI Filter:

· Define filtering requirements and compliance standards.

· Analyze circuit noise and system needs.

· Match inductor specs to the application and configuration.

· Review manufacturer data for quality and fit.

· Test and validate filter performance in real-world conditions.

Common Pitfalls in EMI Filter Inductor Selection

Overlooking Frequency and Impedance

Many engineers make the mistake of not considering the full frequency range when designing emi filters. Filters that do not target the right frequencies allow interference to pass through, reducing the effectiveness of filtering. Impedance mismatches between filters and other components can also weaken suppression. When filters do not match the system’s impedance, interference can reflect back into the circuit, causing unexpected noise and performance issues. Engineers should always verify that filters block interference across the required frequency spectrum.

Ignoring Core Saturation and Losses

Core saturation and losses often go unnoticed during emi filter selection. When the core material saturates, the filter loses its ability to block interference. This leads to increased current ripple and possible filter failure. High core losses generate heat, which can damage filters and nearby components. Engineers must select filters with core materials that handle the expected current without saturating. They should also consider losses to maintain reliable filtering in all applications.

Mismatched Inductance or Current Rating

Selecting filters with the wrong inductance or current rating can cause serious problems. Mismatched inductance may result in voltage overshoots that exceed the breakdown voltage of sensitive components. Parasitic inductance can create ringing, which generates additional interference and disrupts nearby systems. Filters with insufficient current ratings may overheat or fail during operation. Increased switching losses can occur, leading to prolonged periods of high voltage and current. Engineers must match the inductance and current rating of filters to the needs of their applications to ensure effective filtering and circuit reliability.

Neglecting Size or Mounting Constraints

Some engineers focus only on electrical properties and ignore physical constraints. Filters that do not fit the available space or mounting method may not perform as intended. Poor mounting can lead to mechanical stress, reduced heat dissipation, and even filter failure. Engineers should always consider the size and mounting requirements of filters, especially in compact or high-density applications.

Using Generic or Incompatible Inductors

Die Verwendung von generischen oder inkompatiblen Induktivitäten in EMV-Filtern führt oft zu einer unzureichenden Filterung und erhöhten Störungen. Bei Filtern, die ohne Berücksichtigung der spezifischen Anforderungen der Anwendung entwickelt wurden, fehlt möglicherweise die ordnungsgemäße Isolierung zwischen den Schaltkreisen. Die Vernachlässigung von Einschaltstromeffekten, Spannungsspitzen oder der Notwendigkeit eines ESD-Schutzes kann die Leistung von Filtern beeinträchtigen. Ingenieure sollten es vermeiden, Filter nur nach Größe oder Kosten auszuwählen. Stattdessen sollten sie Filter wählen, die auf die besonderen Anforderungen ihrer Anwendungen zugeschnitten sind, um eine zuverlässige Unterdrückung von Störungen zu gewährleisten.

Tipp: Eine sorgfältige Überprüfung häufiger Fehler kann Ingenieuren dabei helfen, kostspielige Konstruktionsfehler zu vermeiden und eine robuste EMV-Unterdrückung zu erreichen.

Zu den häufigsten Fehlern bei der Auswahl eines EMV-Filters gehören:

1. Unzureichende Filterung

2. Mangelnde Isolierung zwischen den Stromkreisen

3. Vernachlässigung von Einschaltstromeffekten

4. Spannungsspitzen ignorieren

5. Keine ESD-Schutzdioden verwenden

6. Auswahl der falschen Induktivität für die Anwendung

7. Ignorieren aktueller Ratingmargen

8. Blick auf DCR

9. Auswahl nur nach Größe

Auswirkungen kompatibler und inkompatibler Induktivitäten in der Praxis

Erfolgreicher EMI-Filter in Stromversorgungen

Fallstudien zeigen, wie kompatible Induktivitäten EMV-Filter in Stromversorgungsanwendungen verändern. Ingenieure wählen häufig Induktoren aus, die den elektrischen und mechanischen Anforderungen ihrer Filter entsprechen. Diese sorgfältige Auswahl führt zu einer zuverlässigen Störunterdrückung und einer verbesserten Compliance. Der DOREXS-Netzteil-EMI-Filter ist ein starkes Beispiel. Ingenieure stellten nach der Integration kompatibler Induktoren eine verbesserte Zuverlässigkeit und Leistung fest. Diese Filter sorgten für einen stabilen Betrieb und erfüllten die gesetzlichen Standards. Praxisnahe Anwendungen zeigen, dass robuste Filterdesigns Ingenieure zu effektiven Lösungen führen.

· Kompatible Induktoren verbessern die Filterzuverlässigkeit.

· Filter erreichen die gewünschten Leistungsniveaus in Stromversorgungsanwendungen.

· Ingenieure entwickeln konforme Lösungen, indem sie aus erfolgreichen Fallstudien lernen.

Filterfehler aufgrund inkompatibler Induktoren

Inkompatible Induktoren führen häufig zu Filterausfällen bei EMV-Filteranwendungen. Ingenieure übersehen manchmal wichtige Parameter wie den Induktivitätswert oder die Stromstärke. Filter können Störungen durchlassen, was zu Lärmproblemen und der Nichteinhaltung gesetzlicher Vorschriften führen kann. In einem Fall handelte es sich um einen Netzteilfilter, der eine generische Induktivität verwendete. Der Filter konnte Störungen nicht blockieren, was zu einem instabilen Betrieb und erhöhtem Rauschen führte. Die Ingenieure ersetzten den Induktor durch ein kompatibles Modell, wodurch die ordnungsgemäße Filterung und Konformität wiederhergestellt wurde.

Lehren aus Feldanwendungen

Feldanwendungen vermitteln Ingenieuren wertvolle Erkenntnisse über EMV-Filter. Ingenieure lernen, dass kompatible Induktivitäten eine entscheidende Rolle bei der Blockierung von Störungen und der Aufrechterhaltung der Signalintegrität spielen. Um einen zuverlässigen Betrieb zu gewährleisten, müssen Filter den Anforderungen ihrer Anwendungen entsprechen. Ingenieure, die reale Misserfolge und Erfolge analysieren, entwickeln bessere Filterdesigns. Sie vermeiden häufige Fehler und wählen Induktoren aus, die eine robuste Filterung unterstützen.

Tipp: Ingenieure sollten immer Fallstudien und Felddaten prüfen, bevor sie Induktoren für EMV-Filter auswählen. Diese Vorgehensweise trägt dazu bei, Interferenzen zu vermeiden und stellt die Konformität bei anspruchsvollen Anwendungen sicher.

Kompatible Induktorenbleiben für eine wirksame EMI-Filterung und die Einhaltung gesetzlicher Vorschriften unerlässlich. Ingenieure, die einem strukturierten Auswahlprozess folgen, erreichen Energieeffizienz, Signalintegrität und zuverlässige EMI-Unterdrückung.

· Überprüfen Sie die Anforderungen an die Schaltung

· Passen Sie die Induktorspezifikationen an

· Validierung mit Herstellerdaten

Die Anwendung dieser Schritte hilft Ingenieuren, robuste Filter zu erstellen und häufige Fehler zu vermeiden. Eine zuverlässige EMI-Unterdrückung beginnt mit einer sorgfältigen Komponentenauswahl.

FAQ

Was macht einen Induktor für die EMI-Filterung geeignet?

Ein Induktor wird kompatibel , wenn seine elektrischen und mechanischen Eigenschaften den Anforderungen der Schaltung entsprechen. Ingenieure prüfen Induktivität, Nennstrom, Kernmaterial und Frequenzgang, um eine zuverlässige EMI-Unterdrückung sicherzustellen.

Wie wirkt sich der Induktortyp auf die Leistung des EMI-Filters aus?

Verschiedene Induktortypen, wie z. B. Ringkern- oder Mehrschicht-Induktoren, bieten einzigartige Vorteile. Ringkerninduktivitäten reduzieren Leckagen und unterstützen die Hochfrequenzfilterung. Mehrschichtige Chip-Induktivitäten passen zu kompakten Designs und bieten eine stabile Leistung.

Warum müssen Ingenieure Induktivitäten und Kondensatoren in EMI-Filtern aufeinander abstimmen?

Durch die Kombination von Induktivitäten und Kondensatoren entstehen wirksame Filter. Diese Paarung blockiert unerwünschte Störungen und lässt gewünschte Signale durch. Ingenieure erreichen eine optimale Unterdrückung durch die Auswahl von Komponenten, die sich gegenseitig ergänzen.

Kann die Verwendung eines generischen Induktors zu einem Ausfall des EMI-Filters führen?

Ja. Bei generischen Induktoren mangelt es möglicherweise an geeigneten Nennwerten oder geeigneten Kernmaterialien. Sie können Störungen oft nicht blockieren, was zu einem instabilen Betrieb und regulatorischen Problemen führt.

Welche Rolle spielt das Kernmaterial bei der EMI-Unterdrückung?

Das Kernmaterial bestimmt Verlust und Frequenzgang. Ferritkerne eignen sich für die meisten EMI-Filter. Nanokristalline und amorphe Metalle bewältigen höhere Frequenzen und reduzieren Verluste. Ingenieure wählen Kernmaterialien basierend auf den Anwendungsanforderungen aus.
