Tipps zu Stabinduktoren für die einfache Fehlerbehebung zu Hause

Viele Menschen sind unsicher, wenn sie zum ersten Mal auf einen Stabinduktor im Inneren eines Geräts stoßen. Sie glauben oft, dass mehr Spannung oder eine größere Antenne jedes Problem lösen kann, aber diese Ideen spiegeln nicht das richtige Schaltungsdesign wider. Einige Benutzer denken, dass ein Gerät, wenn es an einem Ort funktioniert, überall funktioniert, was zu Fehlern führen kann. Klare Richtlinien helfen jedem, diese Missverständnisse zu vermeiden und die Fehlerbehebung mit Sicherheit und Zuversicht anzugehen. Mit einfachen Schritten und alltäglichen Werkzeugen können die meisten Menschen den Zustand eines Stabinduktors zu Hause überprüfen.

· Mehr Spannung führt nicht immer zu einer Leistungssteigerung.

· Größere Antennen sind nicht immer besser.

· Geräte funktionieren möglicherweise nicht in jeder Umgebung gleich.

Identifizierung von Stabinduktoren

Visuelle Anzeichen eines Stabinduktors

Ein Stabinduktor erscheint oft als kleines zylindrisches Bauteil mit um einen zentralen Kern gewickeltem Draht. Die Spule hat meist eine dunkle oder farbige Beschichtung. Einige Geräte verwenden als Kern einen Kunststoff- oder Ferritstab. Diese Spulen zeichnen sich durch ihre Form und die sichtbaren Wicklungen aus. Zu den Merkmalen eines Stabinduktors gehören eine kompakte Bauweise und eine einlagige Spule. Vielen fällt auf, dass die Enden der Spule direkt mit der Leiterplatte verbunden sind. Die Eigenschaften und Funktionen dieser Komponente helfen dabei, Signale zu filtern und Energie in elektronischen Schaltkreisen zu speichern.

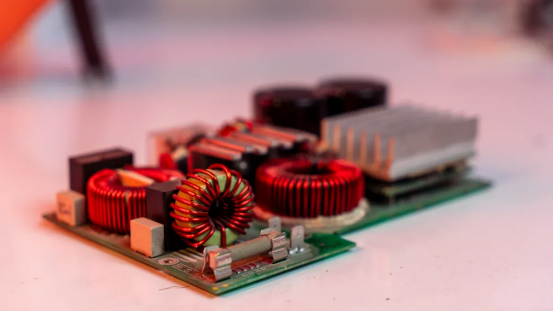

Wo finde ich Stabinduktoren in Geräten?

Stabinduktoren kommen in vielen Heimelektronikgeräten vor. Sie befinden sich häufig in der Nähe von Stromversorgungsabschnitten oder Hochfrequenzschaltkreisen. Geräte wie Radios, Fernseher und Ladegeräte nutzen diese Induktivitäten, um die Leistung zu verbessern. Die Spule trägt dazu bei, Geräusche zu reduzieren und den Strom zu stabilisieren. Menschen können diese Komponenten in der Nähe anderer passiver Teile wie Widerstände und Kondensatoren finden. Zu den Funktionen eines Stabinduktors gehören das Blockieren hochfrequenter Signale und das Glätten von Spannungen. Die Grundlagen des Induktors zeigen, dass die Spule mit anderen Komponenten zusammenarbeitet, um den Stromfluss zu steuern. Die Parameter von Induktivitäten wie Induktivität und Widerstand beeinflussen die Funktionsweise des Geräts.

Überprüfen von Größen- und Wertangaben

Die Größe und der Wert eines Stabinduktors beeinflussen seine Eigenschaften und Funktionen. Menschen können die Markierungen auf dem Körper des Induktors überprüfen, um wichtige Parameter zu finden. Diese Markierungen zeigen den Induktivitätswert an, der angibt, wie viel Energie die Spule speichern kann. In der folgenden Tabelle sind gängige Induktormarkierungen und ihre tatsächlichen Induktivitätswerte aufgeführt:

Mithilfe dieser Parameter können Benutzer den richtigen Induktor für ihr Gerät auswählen. Die Leistung der Schaltung hängt von der Wahl der richtigen Induktivität und Spulengröße ab. Auch die Parameter von Induktoren wie Drahtstärke und Kernmaterial beeinflussen die Gesamtleistung. Das Verständnis der Induktor-Grundlagen und der Hauptparameter ermöglicht es jedem, die richtige Komponente für Reparatur oder Austausch zu identifizieren und auszuwählen.

Behebung häufiger Probleme

Körperlicher Schaden und Verbrennungen

Physische Schäden wirken sich häufig auf die Eigenschaften eines Induktors aus. Benutzer können Probleme erkennen, indem sie nach Verfärbungen, geschmolzener Isolierung oder Brandflecken auf der Spule suchen. Diese Anzeichen deuten meist auf eine Überhitzung oder einen Kurzschluss hin. Eine beschädigte Drossel kann Risse oder einen gebrochenen Kern aufweisen. Personen sollten nach Brandgeruch in der Nähe des Stabinduktors suchen. Dieser Geruch weist oft auf einen defekten Choke hin.

Tipp: Trennen Sie das Gerät immer vom Netz, bevor Sie den Induktor überprüfen. Sicherheit geht vor.

Eine Tabelle hilft zusammenzufassen, worauf bei einer Sichtprüfung zu achten ist:

Wenn die Spule eines dieser Symptome aufweist, funktioniert der Induktor möglicherweise nicht wie vorgesehen. Drosselinduktivitäten mit physischer Beschädigung verlieren oft ihre Fähigkeit, Signale zu filtern. Die Induktivitätswerte können sinken, was die Leistung verringert.

Unterbrochene Verbindungen und lose Wicklungen

Lose Wicklungen oder unterbrochene Verbindungen können zum Ausfall einer Drossel führen. Benutzer sollten die Spule vorsichtig mit einem nichtmetallischen Werkzeug bewegen. Wenn sich die Spule verschiebt oder sich locker anfühlt, haben sich möglicherweise die Wicklungen vom Kern gelöst. Ein Kabelbruch am Terminal weist ebenfalls auf ein Problem hin.

· Überprüfen Sie beide Enden der Spule auf sichere Lötverbindungen.

· Achten Sie auf Lücken zwischen Draht und Kern.

· Überprüfen Sie den Choke auf fehlende oder ausgefranste Kabel.

Drosselinduktivitäten sind auf dichte Wicklungen angewiesen, um die richtige Induktivität aufrechtzuerhalten. Eine lockere Spule verändert die Eigenschaften des Induktors. Diese Änderung kann zu einer schlechten Induktorleistung führen. Geräte funktionieren möglicherweise nicht mehr oder zeigen eine verminderte Leistung, wenn die Drossel nicht die richtige Induktivität aufrechterhalten kann.

Hinweis: Durch die Reparatur einer defekten Verbindung kann der Choke wiederhergestellt werden, bei schweren Schäden ist jedoch häufig ein Austausch erforderlich.

Gerätesymptome aufgrund eines Induktorausfalls

Ein Induktorausfall kann zu vielen Gerätefehlfunktionen führen. Eine defekte Drossel kann zu Leistungsverlust, Geräuschen oder instabilem Betrieb führen. Radios können statische Aufladung erzeugen, während Ladegeräte möglicherweise nicht mehr funktionieren. Die Spule in einer Drossel hilft dabei, unerwünschte Signale zu blockieren. Bei Ausfall der Drossel kann es zu Störungen oder Brummen im Gerät kommen.

Zu den häufigsten Symptomen gehören:

· Plötzlicher Stromausfall

· Erhöhter Lärm oder statische Aufladung

· Überhitzung benachbarter Komponenten

· Flackernde Anzeigen

Drosselspulen mit dem falschen Induktivitätswert können den Stromkreis stören. Das Gerät filtert die Signale möglicherweise nicht richtig. Dieses Problem beeinträchtigt die Gesamteigenschaften des Systems. Benutzer sollten die Leistung des Geräts vor und nach dem Austausch des Chokes vergleichen. Wenn die Symptome verschwinden, war wahrscheinlich der Induktor die Ursache.

Achtung: Passen Sie die Ersatzdrossel immer an den ursprünglichen Induktivitätswert an, um optimale Ergebnisse zu erzielen.

Durch die Behebung häufiger Probleme mit Stabinduktoren können Benutzer die Geräteleistung wiederherstellen. Eine sorgfältige Inspektion und Prüfung der Spule, Drossel und Anschlüsse gewährleisten einen zuverlässigen Betrieb. Wenn man versteht, wie Drosselspulen funktionieren, kann jeder grundlegende Probleme zu Hause erkennen und beheben.

Messung der Induktivität

Verwendung eines Multimeters zum Testen von Induktoren

Ein Multimeter bietet eine einfache Möglichkeit, den Zustand eines Induktors zu Hause zu überprüfen. Viele Menschen verwenden dieses Werkzeug, um eine grundlegende Messung der Induktivität durchzuführen. Das Multimeter kann Widerstand und Durchgang messen und so offene oder kurzgeschlossene Spulen erkennen. Einige fortgeschrittene Modelle verfügen über eine spezielle Induktivitätsmessfunktion.

Stellen Sie zunächst das Multimeter auf den richtigen Modus ein. Wählen Sie für grundlegende Tests die Widerstandseinstellung. Platzieren Sie die Sonden an jedem Ende des Induktors. Ein gesunder Induktor weist einen niedrigen Widerstandswert auf. Wenn der Messwert einen unendlichen Widerstand anzeigt, liegt in der Spule ein offener Stromkreis vor. Ein Nullwert kann auf einen Spulenkurzschluss hinweisen.

Tipp: Trennen Sie das Gerät immer von der Stromversorgung, bevor Sie mit einer Messung beginnen. Dieser Schritt verhindert Schäden am Multimeter und schützt den Benutzer.

Oberflächenmontierte Induktivitäten erfordern beim Testen eine sorgfältige Handhabung. Ihre geringe Größe erleichtert das Verrutschen mit den Sonden. Halten Sie das Bauteil mit einer Pinzette fest. Bei oberflächenmontierten Induktivitäten hilft eine Lupe dabei, eine genaue Sondenplatzierung sicherzustellen.

Entfernen des Stabinduktors für eine genaue Messung

Das Entfernen des Stabinduktors aus dem Stromkreis verbessert die Genauigkeit der Messung. Andere Komponenten im Schaltkreis können den Messwert beeinflussen. Parallel oder in Reihe geschaltete Kondensatoren und Widerstände können den Messwert verändern. Durch die Isolierung des Induktors kann der Benutzer eine echte Messung der Induktivität erhalten.

Befolgen Sie diese Schritte, um die besten Ergebnisse zu erzielen:

1. Trennen Sie das Gerät vom Stromnetz und entladen Sie die gespeicherte Energie.

2. Entfernen Sie den Stabinduktor vorsichtig mit einem Lötkolben von der Platine.

3. Lassen Sie die Komponente vor der Handhabung abkühlen.

4. Stellen Sie den Induktor zur Messung auf eine nicht leitende Oberfläche.

Bei oberflächenmontierten Induktivitäten sind häufig spezielle Werkzeuge zum Entfernen erforderlich. Verwenden Sie einen Lötkolben mit feiner Spitze und eine Pinzette, um eine Beschädigung der Pads zu vermeiden. Reinigen Sie die Leitungen nach dem Entfernen, um eine gute Verbindung während der Messung sicherzustellen.

Hinweis: Das Entfernen der Induktivität verhindert Störungen durch andere Schaltkreiselemente. Diese Vorgehensweise führt zu zuverlässigeren Induktivitätsmessergebnissen.

Testergebnisse verstehen

Die Interpretation der Ergebnisse einer Induktivitätsmessung hilft dabei, den Zustand des Induktors zu bestimmen. Vergleichen Sie den gemessenen Wert mit den Originalspezifikationen. Die Eigenschaften des Induktors, wie Induktivität und Widerstand, sollten mit den auf der Komponente angegebenen oder im Gerätehandbuch aufgeführten Werten übereinstimmen.

Eine Tabelle kann dabei helfen, zusammenzufassen, was verschiedene Lesarten bedeuten:

Wenn die Messung der Induktivität außerhalb des erwarteten Bereichs liegt, hat die Induktivität möglicherweise ihre Leistung verloren. Oberflächenmontierte Induktivitäten können aufgrund ihrer Größe kleine Wertänderungen aufweisen, große Unterschiede weisen jedoch auf ein Problem hin.

Achtung: Verwenden Sie immer den richtigen Ersatzwert, um die Leistungsfähigkeit des Schaltkreises aufrechtzuerhalten.

Die Induktivitätsmessung liefert wertvolle Informationen über den Zustand der Komponente. Eine genaue Messung stellt sicher, dass das Gerät wie vorgesehen funktioniert. Durch Testen und Interpretieren der Ergebnisse können Benutzer die ordnungsgemäße Funktion wiederherstellen und wiederholte Ausfälle vermeiden. Das Verständnis der Eigenschaften des Induktors und der Rolle der Messung bei der Fehlerbehebung hilft jedem, seine Elektronik sicher zu warten.

DIY Induktorwicklung und Reparatur

Windungen und Kernmaterial anpassen

Selbstgemachte Induktorprojekte beginnen oft mit der DIY-Induktorwicklung. Menschen können die Induktivität ändern, indem sie die Anzahl der Windungen der Spule anpassen. Die folgenden Punkte zeigen, wie diese Anpassung funktioniert:

· Durch Erhöhen der Windungszahl der Spule erhöht sich die Induktivität.

· Eine Spule mit 150 Windungen kann eine Induktivität von 2,061 mH bzw. 2.061 uH erreichen.

· Weniger Windungen führen zu einer geringeren Induktivität.

Auch das Kernmaterial spielt beim Induktorbau eine Schlüsselrolle. Ferritstäbe erhöhen die Induktivität stärker als Luftkerne. Viele einstellbare Induktoren verwenden Ferrit- oder Eisenpulverkerne zur Feinabstimmung der Leistung. Wer einem Tutorial zum Aufbau eines Induktors folgt, erfährt, dass sowohl die Anzahl der Windungen als auch das Kernmaterial den Endwert beeinflussen. Mithilfe einstellbarer Induktivitäten kann der Benutzer die Spule an die Anforderungen des Stromkreises anpassen.

Einfache Reparaturtipps für Stabinduktoren

Die Reparatur eines Stabinduktors zu Hause erfordert Geduld und grundlegende Werkzeuge. Oft beginnt man damit, die beschädigte Spule abzuwickeln. Sie zählen die Originalwindungen, um sie an den Ersatzdraht anzupassen. Für die DIY-Induktorwicklung verwenden sie emaillierten Kupferdraht und wickeln ihn fest um den Kern. Selbstgemachte Induktorreparaturen gelingen, wenn die Spule gleichmäßig sitzt und die Drahtenden sicher mit dem Stromkreis verbunden sind. Durch das Löten der Leitungen wird der elektrische Pfad wiederhergestellt. In vielen Tutorials zum Aufbau von Induktoren wird empfohlen, die Spule auf Lücken oder lose Wicklungen zu prüfen. Einstellbare Induktoren profitieren von einer sorgfältigen Wicklung und soliden Verbindungen.

Tipp: Überprüfen Sie die Spule mit einer Lupe auf gleichmäßigen Abstand und festen Sitz.

Wann sollte ausgetauscht statt repariert werden?

Nicht jeder selbstgebaute Induktor kann repariert werden. Schwere Verbrennungen, gebrochene Kerne oder fehlende Teile erfordern einen Ersatz. Regelbare Induktoren mit geschmolzener Isolierung oder korrodiertem Draht erfüllen oft nicht die Anforderungen der Schaltung. Wenn die Spule ihre Form nicht halten kann, unterstützt die Induktorkonstruktion keinen stabilen Betrieb. In diesen Fällen funktioniert es am besten, einen neuen selbstgebauten Induktor zu bauen oder einen Ersatz zu kaufen. In Tutorials zum Aufbau von Induktoren wird empfohlen, die alten und neuen Komponenten zu vergleichen, um sicherzustellen, dass die Schaltung wie geplant funktioniert. Damit das Gerät ordnungsgemäß funktioniert, müssen einstellbare Induktoren den Originalspezifikationen entsprechen.

Achtung: Testen Sie den reparierten oder ersetzten Induktor immer, bevor Sie ihn in den Stromkreis einbauen.

Tipps zur sicheren Handhabung und Fehlerbehebung

Vorsichtsmaßnahmen beim Arbeiten mit Induktoren

Bei der Fehlerbehebung sollte man einen Induktor stets vorsichtig behandeln. Er sollte das Gerät vom Stromnetz trennen, bevor er Teile des Stromkreises berührt. Sie kann einen Stromschlag vermeiden, indem sie darauf wartet, dass sich die Kondensatoren entladen. Einige Schaltkreise speichern Energie auch nach dem Ausschalten der Stromversorgung. Sie sollten beim Umgang mit einem Induktor isolierte Werkzeuge verwenden. Er muss es vermeiden, die Spule oder den Kern mit bloßen Händen zu berühren, da Öle die Induktivität beeinträchtigen können. Sie sollte den Arbeitsplatz trocken und frei von Unordnung halten, um Unfälle zu vermeiden.

Tipp: Das Tragen einer Schutzbrille schützt die Augen vor Lötzinnspritzern oder Drahtsplittern.

Empfohlene Basiswerkzeuge für den Heimgebrauch

Ein paar einfache Werkzeuge helfen jedem, einen Induktor zu Hause zu testen und zu reparieren. Mit einem Digitalmultimeter kann er den Widerstand messen und den Durchgang im Stromkreis prüfen. Sie sollte einen Lötkolben und einen Lötdocht bereithalten, um einen Induktor aus- oder wieder einzubauen. Bei kleinen Bauteilen helfen eine Pinzette und eine Lupe. Bei Bedarf kann er mit einem kleinen Schraubenzieher die Position der Spule anpassen. Sie sollte ein Notizbuch führen, um Induktivitätswerte und Schaltungsdetails aufzuzeichnen.

Häufige Fehler vermeiden

Bei der Arbeit mit einem Induktor machen viele Menschen Fehler. Er sollte niemals ein Bauteil mit Gewalt in die Leiterplatte einführen, da dies den Induktor oder die Leiterbahnen beschädigen kann. Sie muss die Ersatzinduktivität immer an den ursprünglichen Wert anpassen. Die Verwendung einer falschen Induktivität kann zu Fehlfunktionen des Stromkreises führen. Er sollte eine Überhitzung der Spule beim Löten vermeiden, da überschüssige Hitze die Induktivität verändern kann. Sie muss alle Verbindungen überprüfen, bevor sie den Stromkreis mit Strom versorgt. Das Überspringen dieser Schritte kann zu wiederholten Fehlern führen.

Achtung: Sorgfältiger Umgang und korrekte Messung der Induktivität stellen sicher, dass die Schaltung wie vorgesehen funktioniert.

Jeder kann einen Stabinduktor zu Hause identifizieren und Fehler beheben, indem er klare Schritte befolgt. Sie sollten nach physischen Anzeichen suchen, mit einfachen Werkzeugen testen und bei Bedarf reparieren oder ersetzen. Diese Fähigkeiten tragen auf verschiedene Weise dazu bei, die Lebensdauer der Elektronik zu verlängern:

· Ferrit-Induktoren reduzieren Kupfer- und Eisenverluste und erhöhen so die Effizienz.

· Eine geringere Wärmeentwicklung unterstützt die Gerätezuverlässigkeit.

· Durch die Unterdrückung elektromagnetischer Störungen bleiben die Signale stabil.

Leser können durch Übung Selbstvertrauen aufbauen und weitere Ressourcen erkunden, um ihr Wissen über Elektronikreparaturen zu vertiefen.

FAQ

Was macht ein Induktor in einem Stromkreis?

Ein Induktor speichert Energie in einem Magnetfeld, wenn Strom durch ihn fließt. Diese Komponente hilft, den Stromfluss zu steuern. Viele Schaltkreise verwenden eine Induktivität, um Signale zu filtern, Rauschen zu reduzieren oder die Spannung zu stabilisieren.

Wie kann jemand feststellen, ob ein Induktor defekt ist?

Er oder sie kann nach sichtbaren Schäden wie Verbrennungen oder Kabelbrüchen suchen. Eine fehlerhafte Induktivität führt oft dazu, dass ein Stromkreis Strom verliert oder Rauschen erzeugt. Mithilfe eines Multimeters können Sie feststellen, ob der Induktor wie erwartet funktioniert.

Kann eine Person einen Induktor durch ein ähnliches Teil ersetzen?

Nein, er oder sie sollte immer dem ursprünglichen Wert entsprechen. Jeder Induktor hat eine bestimmte Rolle in der Schaltung. Die Verwendung des falschen Typs kann zu Fehlfunktionen der Schaltung führen oder die Signale nicht richtig filtern.

Warum hilft das Entfernen des Induktors beim Testen?

Durch das Entfernen der Induktivität wird diese vom Rest des Stromkreises isoliert. Dieser Schritt verhindert, dass andere Komponenten die Messung beeinflussen. Durch genaue Tests wird sichergestellt, dass der Induktor die Anforderungen der Schaltung erfüllt.

Welche Tools helfen bei der Induktor-Fehlerbehebung zu Hause?

Ein Digitalmultimeter, ein Lötkolben, eine Pinzette und eine Lupe helfen bei der grundlegenden Fehlerbehebung. Mit diesen Werkzeugen kann jeder einen Induktor in einem Stromkreis sicher und effektiv prüfen, testen und austauschen.
