Vollständiger Leitfaden zu Gleichtaktinduktivitäten zur EMI-Rauschunterdrückung

Da elektronische Systeme immer kleiner, schneller und stärker integriert werden, sind elektromagnetische Störungen (EMI) zu einer der häufigsten Herausforderungen für Hardware-Ingenieure geworden. Ganz gleich, ob es um die Entwicklung industrieller Automatisierungsgeräte, Schaltnetzteile, Ladesysteme für Elektrofahrzeuge, Kommunikationsgeräte oder Wandler für erneuerbare Energien geht: Ingenieure müssen sicherstellen, dass unerwünschtes elektrisches Rauschen die Systemleistung nicht beeinträchtigt oder verhindert, dass Produkte die EMV-Konformitätsanforderungen erfüllen.

Unter den vielen passiven Komponenten, die zur Rauschunterdrückung verwendet werden, spielt der Gleichtaktinduktor eine wesentliche Rolle. Durch die Unterdrückung von Gleichtaktstörungen, ohne die Differenzsignale wesentlich zu beeinträchtigen, trägt es zur Verbesserung der Signalintegrität bei, erhöht die Systemzuverlässigkeit und vereinfacht die Einhaltung internationaler EMV-Standards.

Im Gegensatz zu vielen Artikeln, die sich nur auf die grundlegende Definition einer Gleichtaktinduktivität konzentrieren, nimmt dieser Leitfaden eine praktische technische Perspektive ein. Wir besprechen, wie Gleichtaktinduktoren funktionieren, wo sie eingesetzt werden sollten, wie sich verschiedene Strukturen vergleichen lassen und welche Faktoren Ingenieure vor der Auswahl einer Komponente berücksichtigen sollten. Im gesamten Artikel werden gegebenenfalls auch verwandte Technologien wie Gleichtaktdrossel, EMI-Gleichtaktdrossel, EMV-Gleichtaktdrossel, Leistungsinduktor, SMD-Induktor, Durchgangslochinduktor und andere magnetische Lösungen vorgestellt.

Unabhängig davon, ob Sie ein neues Produkt entwickeln oder ein bestehendes Design optimieren, kann das Verständnis der Eigenschaften von Gleichtaktinduktivitäten die elektromagnetische Verträglichkeit erheblich verbessern und gleichzeitig Designrisiken während der Produktentwicklung reduzieren.

Was ist ein Gleichtaktinduktor?

Eine Gleichtaktinduktivität, oft auch als Gleichtaktdrossel bezeichnet, ist eine magnetische Komponente, die dazu dient, elektromagnetische Gleichtaktstörungen zu unterdrücken und gleichzeitig den gewünschten Differenzstrom mit minimaler Impedanz fließen zu lassen.

Im Gegensatz zu herkömmlichen Induktivitäten, die hauptsächlich Energie speichern, soll eine Gleichtaktinduktivität unerwünschtes Rauschen filtern, das durch Schaltkreise, Leistungswandler, Kommunikationsschnittstellen oder externe elektromagnetische Quellen erzeugt wird.

Das Funktionsprinzip ist relativ einfach. Zwei Wicklungen sind um einen gemeinsamen Magnetkern gewickelt. Im Normalbetrieb erzeugen die durch die Wicklungen fließenden Differenzströme gegenläufige Magnetfelder, die sich gegenseitig aufheben. Dadurch erfährt das Differenzsignal eine sehr geringe Impedanz.

Tritt jedoch Gleichtaktrauschen auf beiden Leitern mit gleicher Stromrichtung auf, verstärken sich die Magnetfelder gegenseitig und erzeugen eine deutlich höhere Induktivität. Diese erhöhte Impedanz verhindert wirksam, dass sich hochfrequentes Rauschen durch den Schaltkreis ausbreitet.

Aufgrund dieses einzigartigen Verhaltens sind Gleichtaktinduktivitäten zu Standardkomponenten geworden in:

1. AC-Eingangsfilter

2. Gleichstromsysteme

3. Schaltnetzteile

4. Ladeausrüstung für Elektrofahrzeuge

5. Industrielle Steuerungssysteme

6. Kommunikationsinfrastruktur

7. Medizinische Elektronik

8. Konverter für erneuerbare Energien

9. Unterhaltungselektronikgeräte

Im Gegensatz zu einem gewöhnlichen Leistungsinduktor, der Energie hauptsächlich in DC-DC-Wandlern speichert, ist ein Gleichtaktinduktor speziell für die Unterdrückung elektromagnetischer Störungen optimiert.

Warum EMI zu einer größeren Herausforderung denn je geworden ist

Elektronische Geräte arbeiten heute mit deutlich höheren Schaltfrequenzen als Produkte, die erst vor einem Jahrzehnt entwickelt wurden. Höhere Effizienz geht oft mit erhöhten elektromagnetischen Emissionen einher.

Zu diesem Trend tragen mehrere Faktoren bei.

Erstens steigen die Schaltfrequenzen in modernen Stromversorgungen immer weiter an. Geräte aus Galliumnitrid (GaN) und Siliziumkarbid (SiC) ermöglichen den Betrieb von Konvertern mit Hunderten von Kilohertz oder sogar mehreren Megahertz. Schnellere Schaltflanken erzeugen breitere EMI-Spektren, die sich leicht in umgebende Schaltkreise einkoppeln lassen.

Zweitens sind die Geräte kompakter geworden. Die Komponenten werden näher beieinander platziert, was die parasitäre Kapazität und die induktive Kopplung erhöht. Lärm, der früher lokalisiert blieb, kann sich nun im gesamten System ausbreiten.

Drittens müssen mehr elektronische Produkte in gemeinsamen Umgebungen koexistieren. In Industriefabriken, Krankenhäusern, Telekommunikationseinrichtungen, Elektrofahrzeugen und Smart Homes gibt es zahlreiche gleichzeitig arbeitende elektronische Systeme. Ein effektiver Lärmschutz ist daher keine Option mehr.

Schließlich entwickeln sich die globalen EMV-Vorschriften ständig weiter. Hersteller, die internationalen Marktzugang anstreben, müssen sicherstellen, dass ihre Produkte immer strengeren Anforderungen an leitungsgebundene und abgestrahlte Emissionen genügen.

Diese Entwicklungen erklären, warum EMI-Gleichtaktdrosseln und EMC-Gleichtaktdrosseln zu Standardkomponenten im modernen Schaltungsdesign geworden sind und nicht zu optionalen Ergänzungen.

Wie funktioniert ein Gleichtaktinduktor?

Das Verständnis des Betriebsmechanismus hilft Ingenieuren, bessere Designentscheidungen zu treffen, anstatt Komponenten ausschließlich auf der Grundlage von Induktivitätswerten auszuwählen.

Eine typische Gleichtaktdrossel besteht aus zwei identischen Wicklungen, die sich einen Magnetkern teilen.

Unter normalen Betriebsbedingungen:

1. Strom fließt in eine Wicklung.

2. Der Rückstrom fließt durch die zweite Wicklung.

3. Ihr magnetischer Fluss hebt sich fast vollständig auf.

4. Das Nutzleistungssignal wird mit minimalem Verlust durchgelassen.

Wenn Gleichtaktstörungen auftreten:

1. Der Lärm fließt durch beide Wicklungen in die gleiche Richtung.

2. Der magnetische Fluss addiert sich.

3. Die Induktivität nimmt dramatisch zu.

4. Hochfrequente Störungen treffen auf eine hohe Impedanz.

5. Die Rauschenergie wird stark reduziert, bevor sie empfindliche Schaltkreise erreicht.

Dieses Funktionsprinzip ermöglicht es einer Komponente, zwischen nützlichen elektrischen Signalen und unerwünschten Störungen zu unterscheiden, ohne dass komplexe aktive Schaltkreise erforderlich sind.

Die Wirksamkeit eines Gleichtaktinduktors hängt von mehreren Designfaktoren ab, darunter:

1. Kernmaterial

2. Wicklungssymmetrie

3. Streuinduktivität

4. Kerndurchlässigkeit

5. Betriebsfrequenz

6. Sättigungseigenschaften

7. Temperaturstabilität

Diese Eigenschaften erklären, warum sich Produkte, die für die industrielle Automatisierung entwickelt wurden, erheblich von Automotive-Induktorlösungen oder magnetischen Komponenten in Kommunikationsqualität unterscheiden können.

Haupttypen von Gleichtaktinduktoren

Nicht jede Gleichtaktinduktivität ist für jede Anwendung geeignet. Unterschiedliche Strukturen sind für unterschiedliche Betriebsumgebungen, Installationsmethoden und Stromstärken optimiert.

Durchgangsloch-Gleichtaktinduktoren

Die herkömmliche Durchgangsloch-Gleichtaktdrossel wird aufgrund ihrer hervorragenden mechanischen Festigkeit und hohen Strombelastbarkeit nach wie vor häufig in Industrieanlagen eingesetzt.

Im Vergleich zu oberflächenmontierten Geräten bieten Durchsteckkomponenten im Allgemeinen:

1. Bessere Vibrationsfestigkeit

2. Größere Magnetkerne

3. Höhere Stromkapazität

4. Längere Lebensdauer in rauen Umgebungen

5. Einfachere Wärmeableitung

Sie kommen häufig vor in:

1. Industrielle Stromversorgungen

2. USV-Systeme

3. Servoantriebe

4. Frequenzumrichter

5. Hochleistungsautomatisierungsausrüstung

Viele Hersteller kombinieren diese Designs auch mit Through Hole Inductor-Technologien für komplette Leistungsfilterlösungen.

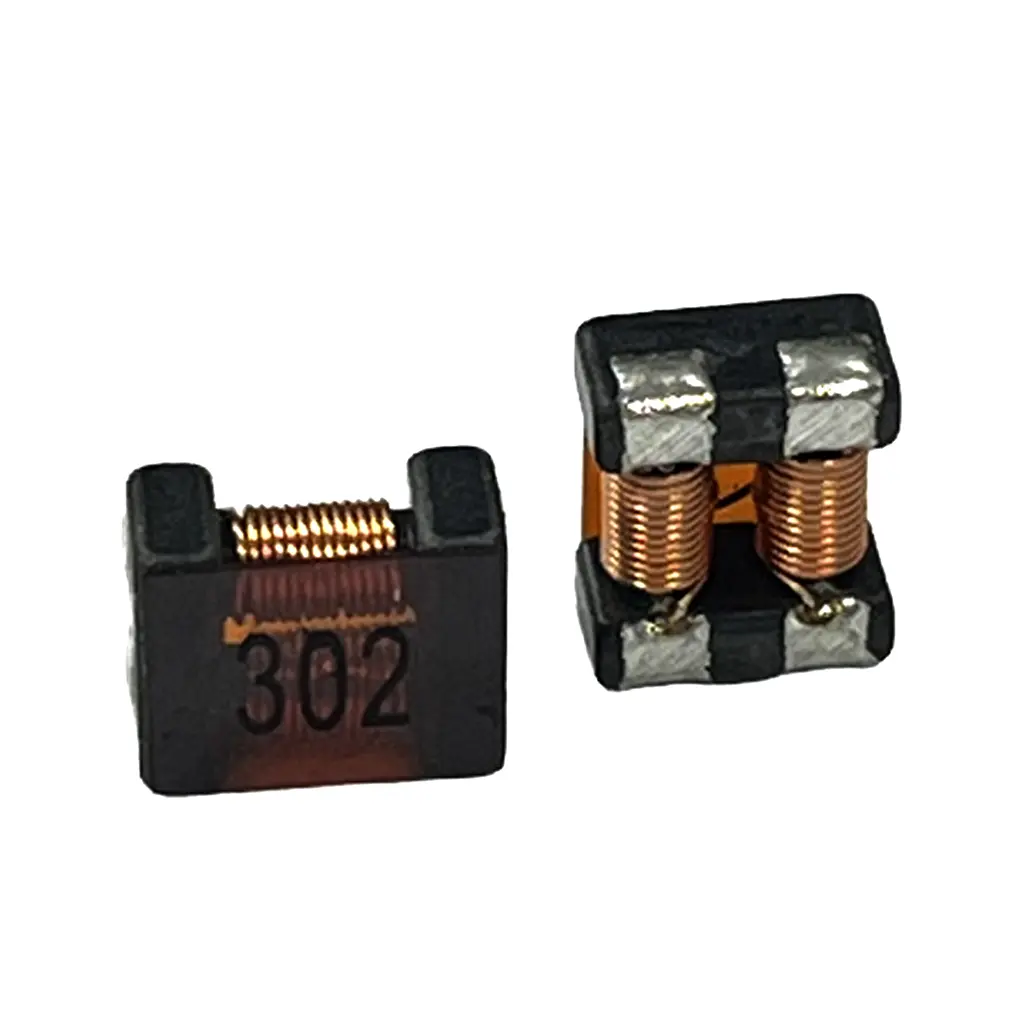

SMD-Gleichtaktinduktivitäten

Da die Elektronik immer kleiner wird, gewinnen SMD-Gleichtaktdrosseln immer mehr an Bedeutung.

Die Aufputzmontage bietet mehrere praktische Vorteile:

1. Automatisierte Leiterplattenbestückung

2. Reduzierte Montagekosten

3. Kompakte Stellfläche

4. Verbesserte Produktionskonsistenz

5. Hochgeschwindigkeits-Fertigungskompatibilität

Moderne Herstellungstechniken für SMD-Induktivitäten ermöglichen außerdem eine hervorragende Maßhaltigkeit bei gleichzeitig stabiler elektrischer Leistung.

Typische Anwendungen sind:

1. Unterhaltungselektronik

2. Smart-Home-Geräte

3. Kommunikationsmodule

4. IoT-Produkte

5. Tragbare medizinische Geräte

Obwohl sie physikalisch kleiner sind als Durchsteckversionen, bieten viele moderne SMD-Gleichtaktdrosseln eine hervorragende Unterdrückung über einen breiten Frequenzbereich.

Ringkern-Gleichtaktdrosseln

Die Toroid-Gleichtaktdrossel ist weithin für ihren hervorragenden magnetischen Wirkungsgrad bekannt.

Sein geschlossener magnetischer Pfad minimiert den Streufluss und maximiert gleichzeitig die magnetische Kopplung zwischen den Wicklungen.

Zu den wichtigsten Vorteilen gehören:

1. Hervorragende EMI-Unterdrückung

2. Geringe magnetische Streuung

3. Hohe Effizienz

4. Stabile Induktivität

5. Reduzierter akustischer Lärm

Aufgrund dieser Eigenschaften werden toroidale Strukturen häufig ausgewählt für:

1. Industrielle Konverter

2. Ausrüstung für erneuerbare Energien

3. Solarwechselrichter

4. Hochleistungsbatteriesysteme

5. Motorantriebe

Bei der Entwicklung kompletter EMI-Unterdrückungssysteme kombinieren Ingenieure häufig Ringkerninduktorlösungen mit Gleichtaktfiltern.

Ferrit-Gleichtaktdrosseln

Ferrit ist nach wie vor eines der am häufigsten verwendeten magnetischen Materialien in elektromagnetischen Interferenzfiltern.

Eine Ferrit-Gleichtaktdrossel bietet:

1. Hohe Durchlässigkeit

2. Hervorragende Hochfrequenzeigenschaften

3. Geringe Kernverluste

4. Stabile elektrische Leistung

5. Gutes Preis-Leistungs-Verhältnis

Ferritmaterialien sind besonders wirksam bei der Unterdrückung von leitungsgebundenem Rauschen, das durch Hochgeschwindigkeitsschaltkreise erzeugt wird.

Nanokristalline Gleichtaktdrosseln

Für Anwendungen, die eine außergewöhnlich hohe Permeabilität und eine hervorragende Niederfrequenzunterdrückung erfordern, erfreuen sich nanokristalline Gleichtaktdrosseln immer größerer Beliebtheit.

Im Vergleich zu herkömmlichen Ferritmaterialien bieten nanokristalline Kerne im Allgemeinen:

1. Höhere Anfangsdurchlässigkeit

2. Bessere Niederfrequenzdämpfung

3. Höhere Sättigungsflussdichte

4. Geringere Kernverluste

5. Verbesserte Temperaturstabilität

Aufgrund dieser Eigenschaften sind sie besonders geeignet für:

1. Erneuerbare Energiesysteme

2. Große Industriekonverter

3. Hochstrom-Leistungselektronik

4. An das Netz angeschlossene Geräte

Obwohl nicht für jede Anwendung notwendig, ist die nanokristalline Technologie zu einer wichtigen Option in anspruchsvollen EMI-Umgebungen geworden.

Gleichtaktinduktivität vs. Differenzialdrossel

Eines der häufigsten Missverständnisse unter neuen Ingenieuren ist die Annahme, dass eine Gleichtaktdrossel und eine Gegentaktdrossel dieselbe Funktion erfüllen.

Obwohl beide Komponenten zur EMI-Reduzierung beitragen, zielen sie auf völlig unterschiedliche Arten von Störungen ab.

Eine Gleichtaktinduktivität unterdrückt Störungen, die gleichzeitig auf beiden Leitern relativ zur Erde auftreten. Diese Art von Interferenz entsteht häufig durch parasitäre Kapazitäten in Schaltgeräten oder Hochgeschwindigkeits-Leistungswandlern.

Eine Gegentaktdrossel hingegen unterdrückt in entgegengesetzte Richtungen fließende Störungen zwischen zwei Leitern. Differenzialrauschen wird normalerweise durch die Welligkeit des Schaltstroms und den Betrieb des Wandlers erzeugt.

In der praktischen Filterkonstruktion kombinieren Ingenieure häufig beide Komponenten. Ein vollständiger Eingangs-EMI-Filter kann Folgendes umfassen:

1. Gleichtaktdrossel

2. Differentialmodusdrossel

3. X Kondensatoren

4. Y-Kondensatoren

5. Zusätzliche Power Choke-Lösungen

6. Optimierte PCB-Erdung

Diese Komponenten konkurrieren nicht mit Technologien, sondern ergänzen sich gegenseitig, um eine umfassende EMI-Unterdrückung zu erreichen.

Schlüsselparameter, die Ingenieure vor der Auswahl bewerten sollten

Die Auswahl eines Gleichtaktinduktors sollte niemals allein auf dem Induktivitätswert basieren. Eine Komponente, die in einer Anwendung gut funktioniert, kann die Anforderungen einer anderen nicht erfüllen, wenn kritische Betriebsbedingungen übersehen werden.

Einer der ersten zu berücksichtigenden Parameter ist der Nennstrom. Der Induktor muss dem maximalen Dauerbetriebsstrom standhalten, ohne den Magnetkern in die Sättigung zu treiben. Sobald die Sättigung eintritt, fällt die Impedanz stark ab und die Komponente verliert einen Großteil ihrer Rauschunterdrückungsfähigkeit. Bei Anwendungen mit Motorantrieben, Leistungswandlern oder Industrieanlagen ist die Wahl einer Hochstrom-Gleichtaktdrossel mit ausreichender Stromreserve oft der sicherere Ansatz.

Ebenso wichtig ist der Betriebsfrequenzbereich. Verschiedene magnetische Materialien weisen im gesamten Frequenzspektrum unterschiedliche Impedanzeigenschaften auf. Ferritkerne funktionieren typischerweise bei hohen Frequenzen gut, während nanokristalline Materialien bei niedrigeren Frequenzen eine stärkere Dämpfung bieten. Durch die Anpassung des Kernmaterials an die vorherrschende Geräuschfrequenz kann die Filterwirksamkeit erheblich verbessert werden.

Auch mechanische Überlegungen sollten nicht außer Acht gelassen werden. Leiterplattenplatz, Montagemethode, thermische Bedingungen und Vibrationsanforderungen beeinflussen alle die endgültige Komponentenauswahl. Kompakte Unterhaltungselektronik bevorzugt möglicherweise SMD-Gleichtaktdrosseln, wohingegen industrielle Steuerungssysteme häufig auf größere Durchsteckkonstruktionen angewiesen sind, um die mechanische Stabilität und Stromverarbeitung zu verbessern.

Schließlich sollten Ingenieure die langfristige Zuverlässigkeit bewerten, anstatt sich nur auf die anfänglichen elektrischen Spezifikationen zu konzentrieren. Die Konsistenz des Kernmaterials, die Präzision der Wicklung, die Qualität der Isolierung und die Fertigungskontrolle tragen alle zu einer stabilen Leistung über die gesamte Lebensdauer des Produkts bei. Die Auswahl eines zuverlässigen Induktorherstellers mit nachgewiesener Erfahrung in der Produktion magnetischer Komponenten kann die Variabilität zwischen Produktionschargen verringern und die Gesamtzuverlässigkeit des Produkts verbessern.

Anwendungen von Gleichtaktinduktoren in verschiedenen Branchen

Einer der Hauptgründe, warum der Gleichtaktinduktor zu einer Standardkomponente in modernen elektronischen Systemen geworden ist, ist seine Vielseitigkeit. Während das grundlegende Funktionsprinzip das gleiche bleibt, variieren die Designprioritäten oft je nach Anwendungsumgebung, elektrischen Eigenschaften und behördlichen Anforderungen.

Anstatt einen Gleichtaktinduktor ausschließlich nach dem Induktivitätswert auszuwählen, bewerten erfahrene Ingenieure, wie sich die Komponente unter realen Betriebsbedingungen verhält. Stromstärke, Schaltfrequenz, Umgebungstemperatur, Installationsraum und EMV-Standards beeinflussen alle das endgültige Design.

Die folgenden Branchen veranschaulichen, warum sich neben den Fortschritten in der Leistungselektronik auch unterschiedliche Gleichtaktinduktorstrukturen weiterentwickeln.

Schaltnetzteile

Schaltnetzteile gehören zu den größten Quellen leitungsgebundener elektromagnetischer Störungen, da Leistungs-MOSFETs und Halbleiterbauelemente mit großer Bandlücke mit extrem hohen Geschwindigkeiten schalten. Schnelle Spannungsübergänge erzeugen Gleichtaktströme, die durch parasitäre Kapazitäten in die AC-Eingangsleitung gelangen.

Durch die Installation einer ordnungsgemäß ausgewählten EMI-Gleichtaktdrossel am Stromeingang können diese unerwünschten Ströme reduziert werden, bevor sie sich durch das elektrische System ausbreiten.

Normalerweise kombinieren Ingenieure die Drossel mit X-Kondensatoren, Y-Kondensatoren und anderen Filterkomponenten, um einen vollständigen Netzfilter zu bilden. In kompakten Netzteilen kann neben der Gleichtaktdrossel auch eine Leistungsinduktivität verwendet werden, um die Stabilität des Wandlers zu verbessern und gleichzeitig die Differenzwelligkeit zu reduzieren.

Zu den Anwendungen gehören:

1. AC-DC-Netzteile

2. Industrielle Schaltnetzteile

3. Adapter-Netzteile

4. Netzteile für LED-Treiber

5. Telekommunikations-Stromversorgungssysteme

Industrielle Automatisierungsausrüstung

Moderne Fabriken sind stark auf Hochfrequenz-Schaltgeräte wie SPS-Steuerungen, Servoantriebe, Robotersysteme und Motorwechselrichter angewiesen. Diese Systeme arbeiten häufig kontinuierlich in anspruchsvollen elektrischen Umgebungen, in denen leitungsgebundene und abgestrahlte Störungen die Geräte in der Nähe beeinträchtigen können.

Eine sorgfältig ausgewählte Hochstrom-Gleichtaktdrossel verbessert die Systemstabilität, indem sie leitungsgebundene Störungen sowohl auf Strom- als auch auf Signalleitungen reduziert.

Industrieanlagen erfordern in der Regel auch Komponenten, die über einen weiten Temperaturbereich arbeiten und gleichzeitig eine stabile Induktivität unter Dauerlast aufrechterhalten können. Dies ist einer der Gründe, warum sich viele Hersteller weiterhin für Through Hole Inductor-Lösungen und größere Magnetkerne für industrielle Anwendungen entscheiden.

Zu den gängigen Anwendungen gehören:

1. Frequenzumrichter (VFDs)

2. Servomotorsteuerungen

3. SPS-Schaltschränke

4. Industrieroboter

5. Bildverarbeitungssysteme

6. Fabrikautomatisierungsausrüstung

Elektrofahrzeuge und Automobilelektronik

Die Automobilelektronik ist im letzten Jahrzehnt deutlich komplexer geworden. Elektrofahrzeuge integrieren mittlerweile zahlreiche Hochleistungswandler, Batteriemanagementsysteme, Bordladegeräte, DC-DC-Wandler und Motorsteuergeräte auf relativ kompaktem Raum.

Jeder Schaltwandler wird zu einer potenziellen EMI-Quelle.

Um einen stabilen Betrieb zu gewährleisten, integrieren Konstrukteure häufig Automotive-Induktoren, Automotive-Leistungsinduktoren und Automotive-Gleichtaktdrosseln im gesamten Fahrzeug.

Im Vergleich zur Industrieelektronik stehen Automobilkomponenten vor zusätzlichen Herausforderungen:

1. Große Betriebstemperaturbereiche

2. Kontinuierliche Vibration

3. Hohe Luftfeuchtigkeit

4. Lange Lebensdauer

5. Strenge EMV-Vorschriften

6. Hohe Anforderungen an die Zuverlässigkeit

Viele Automobilprojekte spezifizieren daher magnetische Komponenten, die den AEC-Q200-Qualifizierungsanforderungen entsprechen. Stabile magnetische Materialien, präzise Wicklungssymmetrie und zuverlässige Isolierung werden ebenso wichtig wie die elektrische Leistung.

Zu den typischen Automobilanwendungen gehören:

1. Bordladegeräte

2. Batteriemanagementsysteme

3. DC-DC-Wandler

4. Lademodule für Elektrofahrzeuge

5. Elektrische Lenksysteme

6. Automobil-Kommunikationsnetzwerke

Erneuerbare Energiesysteme

Solarwechselrichter, Batteriespeichersysteme und Windenergiekonverter arbeiten unter Hochspannungs- und Hochstrombedingungen und schalten den ganzen Tag über kontinuierlich.

Diese Anwendungen erzeugen aufgrund großer Schaltströme und komplexer Wandlertopologien erhebliches leitungsgebundenes Rauschen.

Bei Geräten für erneuerbare Energien entscheiden sich Ingenieure häufig für Lösungen mit toroidaler Gleichtaktdrossel, Energiespeicherinduktivität und Hochstrom-Leistungsinduktivität, die einen hervorragenden magnetischen Wirkungsgrad mit geringen Kernverlusten kombinieren.

Zu den typischen Geräten für erneuerbare Energien gehören:

1. Solarwechselrichter

2. Photovoltaik-Wandler

3. Batterie-Energiespeichersysteme

4. PCS-Ausrüstung

5. Windkraftkonverter

6. Ladeinfrastruktur

Da die Leistungsdichte erneuerbarer Energiesysteme weiter zunimmt, wird erwartet, dass die Nachfrage nach leistungsstärkeren magnetischen Komponenten stetig wächst.

Medical Electronics

Medical devices require not only reliable electrical performance but also exceptionally low electromagnetic emissions.

Diagnostic equipment, patient monitoring systems and laboratory instruments often operate alongside highly sensitive electronic circuits. Even relatively small amounts of conducted noise may influence measurement accuracy.

For this reason, compact SMD Common Mode Choke solutions are frequently used inside medical equipment where PCB space is limited while EMC performance remains critical.

Communication Equipment

Modern communication hardware continues moving toward higher transmission speeds.

Servers, optical communication equipment, industrial Ethernet devices and wireless infrastructure all rely on clean power delivery to maintain signal integrity.

A properly designed Ferrite Common Mode Choke helps suppress conducted interference before it reaches sensitive communication circuits, reducing packet loss and improving overall system stability.

How to Choose the Right Common Mode Inductor

Although many products may share similar inductance values, they can perform very differently in actual applications. Selecting the right component requires balancing electrical performance, mechanical design and long-term reliability.

The first consideration should always be the application itself rather than the catalog specification.

Evaluate the Noise Source

Before selecting any magnetic component, engineers should identify where the interference originates.

Questions worth considering include:

1. Is the dominant noise common mode or differential mode?

2. Which switching device generates the interference?

3. What is the switching frequency?

4. Which regulatory standard must be satisfied?

Understanding the noise source allows the filter to be designed more efficiently instead of relying on oversized components.

Select an Appropriate Core Material

Core material largely determines impedance characteristics across different frequency ranges.

Ferrite materials remain suitable for many commercial products because they provide stable high-frequency performance.

Nanocrystalline cores are increasingly selected where stronger low-frequency attenuation or higher permeability is required.

For very high current applications, material saturation characteristics become particularly important.

Confirm Rated Current

Choosing an undersized component can lead to magnetic saturation during normal operation.

Once saturation occurs:

1. Inductance decreases sharply.

2. Noise suppression performance deteriorates.

3. Temperature rise increases.

4. EMC performance becomes inconsistent.

Selecting a High Current Common Mode Choke with sufficient operating margin helps maintain stable performance throughout the product lifecycle.

Consider Installation Method

Mechanical structure directly affects manufacturing efficiency.

For automated PCB production, SMD Inductor solutions generally offer faster assembly and smaller footprints.

Industrial equipment requiring higher current capacity or stronger mechanical reliability often continues to use Through Hole Inductor designs.

The installation method should therefore match both electrical requirements and manufacturing processes.

Evaluate Thermal Performance

Temperature influences magnetic permeability, winding resistance and insulation reliability.

Applications operating inside enclosed cabinets or high-power converters should include adequate thermal margin when selecting magnetic components.

Designers should avoid selecting components based solely on room-temperature specifications.

PCB Layout Considerations for Better EMI Performance

Even the highest quality Common Mode Choke cannot compensate for poor PCB layout.

EMI performance depends on both component selection and circuit implementation.

Several design principles consistently improve filter effectiveness.

First, place the common mode choke as close as possible to the power entry point. Preventing noise from spreading across the PCB is usually more effective than attempting to suppress it later.

Second, minimize loop area. Larger current loops increase magnetic radiation and reduce filter performance.

Third, maintain symmetry between differential conductors. Unequal trace lengths may increase leakage inductance and reduce common mode attenuation.

Fourth, separate noisy switching circuits from sensitive analog or communication circuits whenever possible.

Finally, ensure grounding strategies are planned during the early stages of PCB design rather than after EMC testing reveals problems.

In practice, successful EMC performance is rarely achieved through one component alone. It results from the combined optimization of magnetic components, PCB layout, grounding, shielding and enclosure design.

Common Mistakes Engineers Should Avoid

Many EMC issues are caused not by component defects but by inappropriate selection or system-level design decisions.

One common mistake is choosing a component solely according to inductance value. While inductance is important, parameters such as rated current, saturation characteristics, impedance curve and operating frequency are equally significant.

Another frequent error involves ignoring temperature rise. Components tested under laboratory conditions may experience substantially higher temperatures inside enclosed industrial equipment.

Some designers also underestimate the influence of PCB routing. A well-designed EMC Common Mode Choke may provide limited improvement if noisy traces bypass the filter entirely.

It is also common to overlook manufacturing consistency. Differences in core material quality, winding accuracy and insulation processes can lead to noticeable variations between production batches. Working with an experienced Inductor Manufacturer capable of maintaining consistent manufacturing standards helps reduce these risks during mass production.

Finally, engineers sometimes apply identical filter designs across different products without evaluating each application's specific EMI characteristics. Although similar circuits may appear interchangeable, differences in switching frequency, cable length or enclosure construction can significantly affect overall EMC performance.

Why Manufacturing Quality Matters in Common Mode Inductor Performance

The electrical characteristics shown in a datasheet represent only one aspect of a Common Mode Inductor. In practical applications, long-term reliability depends just as much on manufacturing quality as on the initial design.

Two components may have identical nominal inductance values, yet perform differently after months or years of operation because of variations in materials, winding precision, insulation systems, or production consistency. For engineers developing industrial equipment, automotive electronics, or renewable energy systems, these differences can directly influence EMC performance, product reliability, and maintenance costs.

Several manufacturing factors deserve particular attention during supplier evaluation.

Core Material Consistency

The magnetic core determines how effectively a common mode inductor suppresses high-frequency interference. Variations in permeability, saturation characteristics, or core density can alter impedance across the operating frequency range.

Reliable manufacturers maintain strict control over raw material selection and incoming inspection to ensure consistent magnetic properties between production batches. This is particularly important for Ferrite Common Mode Choke and nanocrystalline designs used in demanding EMI environments.

For equipment expected to operate continuously over many years, consistent core quality helps maintain stable common mode inductance throughout the product lifecycle.

Winding Accuracy and Magnetic Balance

The effectiveness of a Common Mode Choke depends on the symmetry of its windings.

Even small differences between the two coils may increase leakage inductance, reduce common mode attenuation, or introduce unnecessary differential mode effects. Precision winding equipment and well-controlled manufacturing processes help ensure balanced electrical performance.

For high-frequency applications, maintaining accurate winding geometry becomes even more important because parasitic capacitance and leakage flux have a greater influence on EMI suppression.

Insulation Reliability

Many electronic systems operate under elevated voltages, high humidity, or frequent thermal cycling.

Reliable insulation between windings protects both electrical safety and long-term stability. High-quality insulation materials also reduce the risk of degradation caused by vibration, moisture, or repeated temperature changes.

This consideration is especially important for applications such as:

1. Industrial automation

2. EV charging equipment

3. Renewable energy converters

4. Medical power supplies

5. Communication infrastructure

Process Control During Production

Stable production processes are essential for maintaining consistent electrical performance.

Professional manufacturers typically implement quality control throughout multiple production stages, including:

1. Raw material inspection

2. Automated winding verification

3. Core assembly inspection

4. Electrical parameter testing

5. Hi-pot and insulation testing

6. Visual inspection

7. Final sampling before shipment

These procedures reduce variation between production lots and help ensure that every component performs as expected once integrated into customer equipment.

When Should You Consider a Custom Common Mode Inductor?

Standard catalog products satisfy the needs of many applications. However, certain projects require electrical or mechanical characteristics that are difficult to achieve with off-the-shelf components.

A Custom Common Mode Choke may provide better performance when engineers face challenges such as:

1. Limited PCB space

2. Higher current requirements

3. Unique mounting structures

4. Special impedance curves

5. Wide operating temperature ranges

6. Industry-specific EMC standards

Custom development also allows optimization of core materials, winding structures, insulation systems, and package dimensions according to the requirements of the final application.

For example, an EV charging module may prioritize high current capability and thermal performance, while a communication device may focus on minimizing parasitic capacitance and improving high-frequency attenuation. Although both products require common mode filtering, their design priorities differ considerably.

Working with an experienced Custom Inductor supplier early in the development process often shortens the design cycle by reducing repeated EMC testing and PCB redesign.

Common Mode Inductors and Other Magnetic Components

A common mode inductor rarely works in isolation. Modern electronic systems usually employ multiple magnetic components, each serving a different function within the power or signal path.

A complete design may include:

1. Power Inductor for energy storage

2. Integrated Inductor for compact DC-DC converters

3. Shielded Inductor for reduced magnetic radiation

4. Through Hole Inductor for high-current industrial applications

5. SMD Inductor for compact PCB layouts

6. Power Choke for differential filtering

7. Transformer assemblies for voltage conversion

Selecting the appropriate combination of components enables engineers to balance efficiency, thermal performance, EMC compliance, and available installation space.

As electronic systems continue to increase in power density, cooperation between different magnetic components becomes increasingly important.

Future Trends in Common Mode Inductor Technology

The next generation of electronic equipment places higher expectations on passive magnetic components than ever before.

Several industry trends are driving continuous innovation in Common Mode Inductor design.

Higher Switching Frequencies

Der Einsatz von GaN- und SiC-Halbleitertechnologien ermöglicht den Betrieb von Konvertern mit viel höheren Frequenzen als herkömmliche Siliziumgeräte.

Dies verbessert zwar die Effizienz und reduziert die Systemgröße, erhöht jedoch auch die elektromagnetischen Störungen. Zukünftige Designs von Hochfrequenz-Gleichtaktdrosseln erfordern verbesserte Kernmaterialien, die in der Lage sind, eine stabile Impedanz über breitere Frequenzbereiche aufrechtzuerhalten.

Höhere Leistungsdichte

Netzteile, Automobilelektronik und Geräte für erneuerbare Energien liefern weiterhin mehr Strom in kleineren Gehäusen.

Um diese Entwicklungen zu unterstützen, werden magnetische Komponenten immer kompakter bei gleichzeitig hoher Strombelastbarkeit. Ein verbessertes thermisches Design und optimierte Wickeltechniken werden weiterhin Schlüsselbereiche der Entwicklung sein.

Elektrifizierung und erneuerbare Energien

Elektrofahrzeuge, Photovoltaikanlagen, Batteriespeicheranlagen und Ladeinfrastruktur wachsen weltweit weiter.

Diese Anwendungen erfordern zuverlässige Automotive-Gleichtaktdrosseln, fahrzeugtaugliche Gleichtaktinduktivitäten und Hochstrom-Magnetkomponenten, die unter anspruchsvollen Umgebungsbedingungen betrieben werden können.

Da Leistungsumwandlungssysteme immer ausgefeilter werden, wird die Nachfrage nach fortschrittlichen Lösungen zur EMI-Unterdrückung weiter steigen.

Erhöhte Automatisierung in der Fertigung

Die moderne Produktion magnetischer Komponenten setzt zunehmend auf automatisierte Wickelanlagen, Präzisionsprüfsysteme und digitales Qualitätsmanagement.

Eine höhere Fertigungskonsistenz kommt den Kunden zugute, indem sie die elektrische Stabilität verbessert, Produktvariationen reduziert und Produktionsanforderungen in großem Maßstab unterstützt.

Auswahl des richtigen Fertigungspartners

Die Komponentenauswahl geht über die Auswahl einer geeigneten Teilenummer hinaus. Der langfristige Projekterfolg hängt auch von den Fähigkeiten des Fertigungspartners ab.

Bei der Bewertung eines Induktorherstellers berücksichtigen Ingenieure und Einkaufsteams häufig folgende Faktoren:

1. Erfahrung in der Produktentwicklung

2. Fertigungskonsistenz

3. Qualitätsmanagementsysteme

4. Technische Unterstützung

5. Anpassungsfähigkeit

6. Produktionskapazität

7. Technische Dokumentation

8. Langfristige Versorgungsstabilität

Projekte in den Bereichen Industrieautomation, Automobilelektronik, Kommunikationsausrüstung und erneuerbare Energien erfordern häufig eine kontinuierliche technische Zusammenarbeit und nicht nur den Kauf von Standardkomponenten.

Aus diesem Grund bevorzugen Unternehmen häufig die Zusammenarbeit mit Lieferanten, die sowohl Standardprodukte als auch maßgeschneiderte Magnetlösungen anbieten können.

Hersteller, die ein breites Portfolio anbieten – darunter Gujing-Gleichtaktinduktoren, Gujing-Leistungsinduktoren, Gujing-SMD-Induktoren, Gujing-Durchgangsinduktoren, Gujing-Integrierte-Induktoren und andere magnetische Komponentenlösungen von Gujing – können verschiedene Phasen der Produktentwicklung besser unterstützen und gleichzeitig das Lieferantenmanagement für OEM- und ODM-Projekte vereinfachen.

Abschluss

Da elektronische Produkte immer leistungsfähiger, kompakter und vernetzter werden, ist die Kontrolle elektromagnetischer Störungen zu einem wesentlichen Bestandteil des Schaltungsdesigns geworden und nicht mehr eine abschließende Überlegung. Eine richtig ausgewählte Gleichtaktinduktivität hilft, leitungsgebundenes Rauschen zu unterdrücken, verbessert die elektromagnetische Verträglichkeit, schützt empfindliche Schaltkreise und trägt zur langfristigen Systemzuverlässigkeit bei.

Zur Auswahl der richtigen Lösung gehört mehr als nur der Vergleich von Induktivitätswerten. Ingenieure sollten Nennstrom, Betriebsfrequenz, magnetisches Material, thermische Eigenschaften, Installationsmethode und Fertigungsqualität gemeinsam bewerten, um sicherzustellen, dass die Komponente den tatsächlichen Betriebsbedingungen der Anwendung entspricht.

Unabhängig davon, ob es sich bei dem Projekt um industrielle Automatisierung, Energieumwandlung, Kommunikationsausrüstung, Systeme für erneuerbare Energien oder Automobilelektronik handelt, kann die Auswahl zuverlässiger magnetischer Komponenten und die Zusammenarbeit mit einem erfahrenen Gujing-Induktorhersteller die Entwicklung vereinfachen und gleichzeitig die Produktkonsistenz verbessern.

Für Anwendungen, die Standardprodukte oder maßgeschneiderte magnetische Lösungen erfordern, bieten Portfolios, die Gujing-Gleichtaktinduktoren, Gujing-Leistungsinduktoren, Gujing-SMD-Induktoren, Gujing-Automobilinduktoren, kundenspezifische Gujing-Induktoren und andere Gujing-Induktoren umfassen, Ingenieuren flexible Optionen für die Bewältigung sich entwickelnder EMV-Herausforderungen in einer Vielzahl von Branchen.
