So wählen Sie den richtigen SMD-Induktor für PCB-Designs mit hoher Dichte aus

PCBA-Designs mit hoher Dichte stellen strenge Anforderungen an die Stromkreise. Ein falscher SMD-Induktor kann zu thermischen Problemen und EMI-Rauschen im PCB-Layout führen. Überhitzung, magnetische Sättigung und Signalstörungen sind oft auf begrenzten Platz auf der Platine zurückzuführen. Eine erfolgreiche Auswahl eines SMD-Induktors erfordert ein sorgfältiges Gleichgewicht zwischen Größe, elektrischer Leistung und Wärmemanagement. Ingenieure müssen wichtige Spezifikationen wie den Sättigungsstrom und die Eigenresonanzfrequenz bewerten. Sie müssen auch die spezifischen Anforderungen der Anwendung berücksichtigen. Die richtige Wahl der Oberflächenmontagetechnologie erhöht die Zuverlässigkeit in dichten Layouts. Der Designer muss wissen, wie er einen SMD-Induktor auswählt, der sowohl Strom- als auch Platzbeschränkungen erfüllt. Dieser Auswahlprozess wirkt sich direkt auf die Gesamtleistung und Langlebigkeit des Designs aus. Die Leistung des Induktors unter Hochstrombedingungen ist entscheidend.

So wählen Sie einen SMD-Induktor aus: Wichtige Spezifikationen

Die Auswahl der richtigen Komponente beginnt mit dem Verständnis der wichtigsten SMD-Induktorspezifikationen, die die Leistung in dichten Layouts bestimmen. Ingenieure müssen mehrere elektrische Parameter bewerten, bevor sie sich auf eine Teilenummer festlegen. Diese Parameter bestimmen, ob der Induktor unter realen Bedingungen zuverlässig arbeitet oder vorzeitig ausfällt. Zu den kritischsten Spezifikationen gehören Induktivitätswert, Nennstrom, Sättigungsstrom, DCR, Q-Faktor und Eigenresonanzfrequenz. Jeder Parameter interagiert mit den anderen und der Auswahlprozess erfordert einen Ausgleich zwischen ihnen und den Anforderungen der Anwendung.

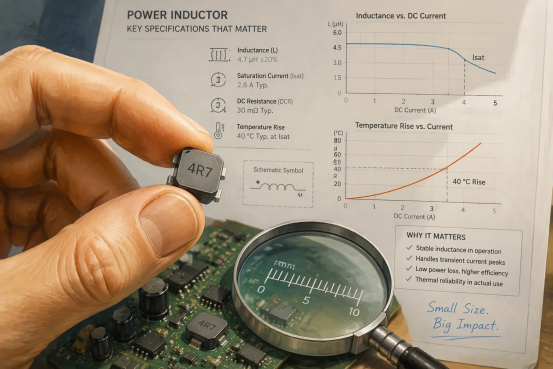

Sättigungsstrom und Nennstrom

Der Sättigungsstrom (Isat) stellt den Stromwert dar, bei dem die Induktivität um einen bestimmten Prozentsatz abfällt, typischerweise 20–30 % von ihrem Nullstromwert. Bei SMD Tiny Power Chokes wird dieser Abfall üblicherweise bei -35 % der Induktivität relativ zur ursprünglichen Messung definiert. Wenn der Kern gesättigt ist, verliert der Induktor seine magnetische Wirksamkeit und der Stromkreis erfährt Instabilität. Der Strom steigt kurzschlussartig an und kann möglicherweise den Schalttransistor zerstören oder den Überstromschutz auslösen. Dieser Fehlermodus wird besonders gefährlich bei Designs mit hoher Dichte, bei denen die thermischen und räumlichen Spielräume eng sind.

Der Nennstrom (Irms) definiert den maximalen Gleichstrom, den der Induktor führen kann, ohne einen bestimmten Temperaturanstieg zu überschreiten. Bei einer Doppeldrossel verursacht jede Wicklung, die ihren Nennstrom durchlässt, einen Anstieg von +20 °C, und beide Wicklungen zusammen ergeben +40 °C, was den konservativen thermischen Grenzwert darstellt. Diese beiden Bewertungen sind unabhängige Einschränkungen. Der Sättigungsstrom muss den Spitzeninduktorstrom überschreiten, der sich aus dem durchschnittlichen Eingangsstrom plus der Hälfte des Welligkeitsstroms berechnet. Ingenieure sollten einen SMD-Induktor auswählen, dessen Isat mindestens 20–25 % über dem Spitzenwert liegt, um Spielraum für thermische Schwankungen und Alterung zu bieten. Gleichzeitig muss der Nennstrom die thermische Dauerbelastung ohne übermäßige I²R-Verluste bewältigen.

Laut LCSC-Leitfaden liegen die Sättigungsstromwerte für SMD-Induktivitäten typischerweise zwischen 10 mA und 30 A. Für Leistungsinduktivitäten, die in DC-DC-Wandlern verwendet werden, sind Nennwerte von bis zu 30 A üblich. Hochstrom-Flachdraht-Leistungsinduktivitäten verschieben diese Grenzen noch weiter. Die IN-Serie erreicht einen maximalen Sättigungsstrom von 85 A, während die LP05-Serie 55 A erreicht. Die LP06-Serie liefert 75 A, die LP07-Serie erreicht 85 A und die LP08-Serie liefert 45 A. Diese Komponenten zeigen, dass PCB-Designs mit hoher Dichte bei Auswahl des richtigen Teils erhebliche Stromanforderungen erfüllen können.

Eigenresonanzfrequenz und DCR

Die Eigenresonanzfrequenz (SRF) markiert den Punkt, an dem die parasitäre Kapazität des Induktors mit seiner Induktivität in Resonanz steht. Oberhalb dieser Frequenz verhält sich das Bauteil eher kapazitiv als induktiv. Die Betriebsfrequenz muss deutlich unter der SRF bleiben, um ein ordnungsgemäßes induktives Verhalten aufrechtzuerhalten. Bei Designs mit hoher Packungsdichte werden die Schaltfrequenzen häufig erhöht, um die Größe der passiven Komponenten zu verkleinern. Daher ist die SRF eine wichtige Prüfung bei der Auswahl von SMD-Induktivitäten.

Der Gleichstromwiderstand (DCR) verursacht direkt einen I²R-Leistungsverlust in der Wicklung. Niedrigere DCR-Werte reduzieren Leitungsverluste und verbessern die Gesamteffizienz, insbesondere in Hochstrompfaden. Der Q-Faktor misst den Wirkungsgrad des Induktors bei einer bestimmten Frequenz und stellt das Verhältnis von Reaktanz zu Widerstand dar. Unterschiedliche Anwendungen erfordern unterschiedliche Q-Faktor-Ziele. Hochfrequenz-Resonanzkreise und HF-Filter erfordern einen sehr hohen Q-Wert, um Energieverluste zu minimieren und die Signalintegrität aufrechtzuerhalten. Leistungsseitige Kopplungs- und Energieübertragungsanwendungen erfordern einen niedrigen bis mittleren Q mit sehr niedrigem DCR, um Leitungsverluste zu minimieren. Netzfilterdrosseln und SMPS-DC/DC-Induktivitäten legen beide Wert auf einen sehr niedrigen DCR als Hauptfaktor für die Effizienz, da sich Widerstandsverluste direkt auf die Leistungsumwandlungsleistung auswirken.

Auch das Kernmaterial hat Einfluss auf die Effizienz. Ferrit- und nanokristalline Kerne weisen bei hohen Frequenzen einen geringen Kernverlust auf, wodurch die Energieverschwendung beim Hochgeschwindigkeitsschalten reduziert wird. Eisenpulverkerne kosten weniger, bieten aber bei hohen Frequenzen eine schlechte Leistung. Der Kompromiss zwischen geringem Verlust und Kosten wirkt sich bei Designs mit hoher Dichte direkt auf das Effizienzziel gegenüber dem Budget aus. Das Wärmemanagement bleibt ebenso wichtig, da eine schlechte Wärmeableitung die Effizienz und Zuverlässigkeit in geschlossenen, platzbeschränkten Leiterplatten beeinträchtigt.

Auswahl von SMD-Induktivitäten: Ausgewogenheit zwischen Größe und thermischer Leistung

Der physische Platzbedarf eines SMD-Induktors hat direkten Einfluss auf seine elektrischen Fähigkeiten. Designer stehen vor einem grundlegenden Spannungsfeld: Kleinere Pakete sparen wertvolle Leiterplattenfläche, schränken aber auch die Wickelgeometrie und das Kernvolumen ein. Diese Einschränkungen erhöhen den DCR und senken den Sättigungsstrom. Das Ergebnis ist eine Komponente, die mehr Wärme erzeugt und gleichzeitig weniger Strom führt. Ingenieure müssen diesen Kompromiss bei der Auswahl der SMD-Induktivität sorgfältig abwägen.

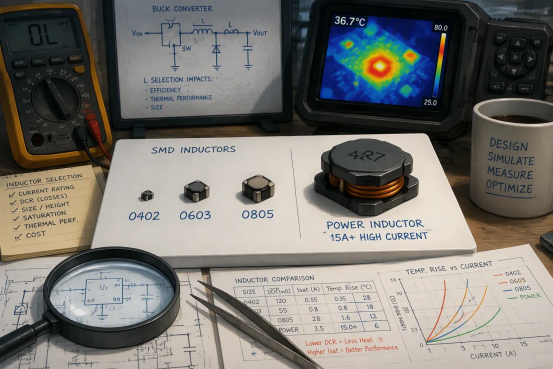

Das richtige Paket für den aktuellen Bedarf auswählen

Standardgehäusegrößen wie 0402, 0603 und 0805 stellen gängige Ausgangspunkte für viele Designs dar. Jede Größe bietet unterschiedliche Vorteile und Einschränkungen. Ein 0402-Gehäuse nimmt nur minimalen Platz ein und ist daher für ultrakompakte Layouts attraktiv. Allerdings erzwingt die geringe Wicklungsfläche einen höheren Widerstand und verringert den Leiterquerschnitt. Der Sättigungsstrom sinkt entsprechend, wodurch das Bauteil auf Anwendungen mit geringer Leistung beschränkt ist. Ein 0603-Gehäuse bietet einen Mittelweg und gleicht den Platzbedarf mit einer moderaten Strombelastbarkeit aus. Das 0805-Gehäuse bewältigt höhere Ströme bequemer, aber seine größere Grundfläche verbraucht wertvollen Platz auf der Platine.

Der Auswahlprozess muss das Paket an den tatsächlichen aktuellen Bedarf anpassen. Beispielsweise erfordert ein DC-DC-Wandler, der einen Dauerstrom von 2 A liefert, eine Induktivität mit einem Sättigungsstrom deutlich über diesem Wert. Ein kleines 0402-Gehäuse kann diese Anforderung normalerweise nicht ohne Sättigung erfüllen. Der Konstrukteur muss auf ein größeres Paket umsteigen oder eine spezielle Hochstromkonstruktion auswählen. Hochstrom-Flachdraht-Leistungsinduktivitäten verdeutlichen dieses Prinzip deutlich. Die IN-Serie erreicht einen maximalen Sättigungsstrom von 85 A, während die LP05-Serie 55 A erreicht. Diese Komponenten verwenden größere Grundflächen und optimierte Wicklungen, um eine erhebliche Strombelastbarkeit zu gewährleisten. Die LP06-Serie liefert 75 A, die LP07-Serie erreicht 85 A und die LP08-Serie bietet 45 A. Diese Optionen zeigen, dass Designs mit hoher Dichte bei Auswahl des richtigen Teils erhebliche Stromanforderungen bewältigen können.

Verwalten der Wärmeableitung mit niedrigem DCR

Der Gleichstromwiderstand bestimmt den Widerstandsleistungsverlust in der Wicklung. Die Verlustleistung entspricht dem Quadrat des Stroms multipliziert mit dem Widerstand. Ein niedrigerer DCR-Wert reduziert diesen Verlust direkt und hält die Komponente während des Betriebs kühler. Dieser Zusammenhang wird bei dichten Platinen von entscheidender Bedeutung, wo der Luftstrom eingeschränkt ist und benachbarte Komponenten Wärme abstrahlen. Das Wärmemanagement ist bei Designs mit hoher Dichte von entscheidender Bedeutung, und die Auswahl eines Induktors mit guter Wärmeleistung ist ein vorrangiger Gesichtspunkt.

Die Kupferdicke spielt eine wichtige Rolle für die DCR-Leistung. Ein ausreichender Kupferquerschnitt verringert den Widerstand und verbessert die Wärmeverteilung im Bauteilkörper. Dickere Wicklungen leiten die Wärme außerdem effektiver vom Kern ab. Die Nennstromangabe spiegelt dieses thermische Verhalten wider. Bei einer Doppeldrossel verursacht jede Wicklung, die ihren Nennstrom durchlässt, einen Anstieg von +20 °C, und beide Wicklungen zusammen ergeben +40 °C, was den konservativen thermischen Grenzwert darstellt. Ingenieure sollten sicherstellen, dass der Dauerbetriebsstrom unter diesem Nennwert bleibt, um einen übermäßigen Temperaturanstieg zu verhindern.

Auch das Effizienzziel der Anwendung beeinflusst die DCR-Anforderung. Sowohl Netzfilterdrosseln als auch SMPS-DC/DC-Induktivitäten legen Wert auf einen sehr niedrigen DCR als Hauptfaktor für die Effizienz. Widerstandsverluste wirken sich direkt auf die Leistungsumwandlungsleistung aus, sodass die Minimierung des DCR die Gesamtsystemeffizienz verbessert. Die Auswahl des Kernmaterials beeinflusst auch das thermische Verhalten. Ferrit- und nanokristalline Kerne weisen bei hohen Frequenzen einen geringen Kernverlust auf, wodurch die Energieverschwendung beim Hochgeschwindigkeitsschalten reduziert wird. Eisenpulverkerne kosten weniger, funktionieren aber bei hohen Frequenzen schlecht und erzeugen mehr Wärme. Der Kompromiss zwischen geringem Verlust und Kosten wirkt sich bei Designs mit hoher Dichte direkt auf das Effizienzziel gegenüber dem Budget aus. Ein gut ausgewählter SMD-Induktor gleicht Gehäusegröße, DCR und Strombelastbarkeit aus, um sowohl thermische als auch elektrische Anforderungen zu erfüllen.

Geschirmte vs. ungeschirmte Induktivitäten zur EMI-Kontrolle

Elektromagnetische Störungen stellen bei Leiterplattenlayouts mit hoher Dichte eine große Herausforderung dar. Das von einer Induktivität erzeugte Magnetfeld kann in umgebende Schaltkreise einstrahlen und zu Übersprechen und Signalverschlechterung führen. Dieses Problem verschärft sich, wenn der Platz auf der Platine kleiner wird und die Komponentendichte zunimmt. Die Wahl zwischen geschirmten und ungeschirmten Konstruktionen wirkt sich direkt auf die EMI-Leistung und den Gesamterfolg des Designs aus.

Wann sollten Sie geschirmte Induktivitäten wählen?

Abgeschirmte Induktoren verwenden eine Magnet- oder Verbundstruktur, die das Magnetfeld innerhalb des Komponentenkörpers begrenzt. Diese Konstruktion verhindert, dass Streufluss in benachbarte Leiterbahnen, Durchkontaktierungen und empfindliche analoge Schaltkreise gelangt. Entwickler sollten abgeschirmte Typen bevorzugen, wenn sich die Induktivität in der Nähe von Knoten mit hoher Impedanz, Präzisionsmessschaltungen oder HF-Frontends befindet. Auch Hochfrequenz-Schaltwandler profitieren von der Abschirmung, da die schnellen Stromübergänge starke Magnetimpulse erzeugen, die sich leicht in nahegelegene Leiter einkoppeln.

Die Vorteile gehen über die unmittelbare Schaltungsleistung hinaus. Reduzierte Streumagnetfelder tragen dazu bei, die Signalintegrität auf der gesamten Platine aufrechtzuerhalten. Diese Verbesserung vereinfacht die Einhaltung von EMV-Standards bei Zertifizierungstests. Ingenieure sparen bei der Fehlersuche oft viel Zeit, weil abgeschirmte Komponenten eine gemeinsame Störquelle eliminieren. Für Designs mit hoher Dichte, bei denen mehrere Stromschienen in unmittelbarer Nähe betrieben werden, erweist sich die Isolierung durch abgeschirmte Induktivitäten als unerlässlich. Beim Auswahlprozess für SMD-Induktivitäten sollte die Abschirmung immer dann Vorrang haben, wenn Layoutbeschränkungen dazu führen, dass empfindliche Schaltkreise in der Nähe von Strompfaden liegen.

Auswirkungen auf Stellfläche und Kosten

Abgeschirmte Konstruktionen erfordern typischerweise zusätzliches Material um die Wicklung herum, um den magnetischen Fluss einzudämmen. Diese zusätzliche Struktur erhöht die Komponentenhöhe und den Platzbedarf im Vergleich zu ungeschirmten Äquivalenten. Der zusätzliche Fertigungsaufwand erhöht auch die Stückkosten. Designer müssen diese Strafen gegen die EMI-Vorteile abwägen. Ungeschirmte Induktivitäten bieten ein kleineres Profil und einen niedrigeren Preis, was sie für kostensensible Verbraucherprodukte mit großzügigem Platz auf der Platine attraktiv macht.

Allerdings ändert sich die Kostenberechnung, wenn EMI-Gegenmaßnahmen erforderlich werden. Das Hinzufügen von Ferritperlen, Abschirmdosen oder zusätzlichen Filterkomponenten zum Ausgleich eines ungeschirmten Induktors kostet oft mehr als die anfängliche Auswahl eines abgeschirmten Teils. Bei der Entscheidung sollten die Gesamtsystemkosten und nicht nur der Komponentenpreis ausschlaggebend sein. Für Automobil-, Medizin- und Industrieanwendungen, bei denen es auf Zuverlässigkeit und Zertifizierung ankommt, sind abgeschirmte Induktivitäten die sicherere Wahl. Bei der Auswahl eines SMD-Induktorprozesses müssen diese Kompromisse auf Systemebene berücksichtigt werden. Ein abgeschirmter Induktor, der einen Redesign-Zyklus verhindert, bietet einen besseren Wert als ein billigeres Teil, das zu Compliance-Problemen führt.

Auswahl der richtigen SMD-Induktorkonstruktion

Der interne Aufbau eines SMD-Induktors bestimmt mehr als jeder andere Faktor seinen Leistungsbereich. Ingenieure müssen verstehen, wie jeder Fertigungsansatz das elektrische Verhalten, die thermischen Eigenschaften und die physikalischen Abmessungen beeinflusst. Der Auswahlprozess für SMD-Induktivitäten wird erheblich eingeschränkt, sobald der Bautyp mit der Frequenz und den Stromanforderungen der Anwendung übereinstimmt.

Drahtgewickelte und mehrschichtige Induktoren

Drahtinduktoren verwenden eine Spule aus isoliertem Kupferdraht, die um einen Ferrit- oder Eisenkern gewickelt ist. Diese Konstruktion ermöglicht eine hohe Strombelastbarkeit und einen niedrigen DCR, da der Drahtquerschnitt groß bleibt. Durch vertikale Wicklungstechniken kann die Spule aufrecht stehen, wodurch der Platzbedarf reduziert und gleichzeitig die Induktivität aufrechterhalten wird. Diese Ausrichtung erweist sich bei Leiterplattenlayouts mit hoher Dichte, bei denen der horizontale Platz knapp ist, als wertvoll. Drahtgewickelte Teile eignen sich hervorragend für Stromwandlungsschaltungen, die eine stabile Induktivität unter hohen Lasten erfordern.

Mehrschichtinduktoren stapeln dünne Keramik- oder Ferritschichten mit aufgedruckten Leitermustern. Durch den Herstellungsprozess entsteht ein kompaktes, monolithisches Bauteil mit hervorragendem Hochfrequenzverhalten. Diese Teile eignen sich für die HF-Filterung und Signalkonditionierung, bei denen die parasitäre Kapazität minimal bleiben muss. Allerdings begrenzt der mehrschichtige Aufbau die Stromkapazität im Vergleich zu drahtgewickelten Äquivalenten. Die dünnen Leiterbahnen erhöhen den Widerstand und erzeugen bei anhaltender Belastung mehr Wärme. Designer entscheiden sich für mehrschichtige Teile, wenn der Platzbedarf auf der Leiterplatte den aktuellen Anforderungen übersteigt.

Geformte und Dünnschichtinduktoren

Geformte Induktoren verwenden ein Formpressverfahren, bei dem die Wicklung in eine magnetische Verbindung eingebettet wird. Diese Technik reduziert den Streufluss und verbessert das Sättigungsstromverhalten. Die geformte Struktur bietet eine höhere Leistungsdichte und eine stärkere EMI-Unterdrückung als herkömmliche gewickelte Induktivitäten. Diese Komponenten eignen sich für Hochleistungs-DC/DC-Wandler und CPU/GPU-Stromschienen, bei denen der Platz auf der Platine knapp ist.

Zu den Vorteilen der Formbauweise gehören:

· Extrem niedriges Summgeräusch durch die geformte Struktur, was das Benutzererlebnis im Rechenzentrum verbessert

· Extrem geringer Kernverlust mit ausgezeichneter weicher Sättigung für Hochfrequenzbetrieb

· Schlankes Design, das Installationsraum für eine hochdichte Montage spart

· Großer Betriebstemperaturbereich von -55 °C bis +170 °C für raue Umgebungen

· AEC-Q200-Qualifizierung gewährleistet hohe Zuverlässigkeit für Automobilsysteme

Für KI-Prozessoranwendungen bieten geformte Induktivitäten Induktivitätsbereiche von 56–82 nH mit einem DCR von nur 0,19 mΩ. Diese Ultra-Niederspannungs- und Hochstromschienen befinden sich am nächsten an den Prozessorchips. Die kompakte Grundfläche ermöglicht eine Miniaturisierung, während erweiterte Temperaturbereiche eine anhaltende thermische Belastung unterstützen. Automobilsysteme profitieren von einer robusten Konstruktion gegen Vibrationen und Stöße, die für Bordladegeräte, Batteriemanagementsysteme und fortschrittliche Fahrerassistenzsysteme von entscheidender Bedeutung sind.

Dünnschichtinduktoren nutzen Präzisionsabscheidungstechniken, um äußerst genaue Komponenten mit niedrigem Profil herzustellen. Sie eignen sich hervorragend für HF-Anwendungen, die enge Toleranzen und stabile Temperaturkoeffizienten erfordern. Der Herstellungsprozess begrenzt die aktuelle Kapazität und macht sie für die Stromversorgung ungeeignet. Die Entscheidung, wie man einen SMD-Induktor auswählt, hängt letztendlich davon ab, ob bei der Schaltung die Leistungsaufnahme oder die Signalgenauigkeit im Vordergrund steht. Jeder Bautyp dient einem bestimmten Zweck und die Auswahl muss das Hauptziel des Entwurfs widerspiegeln.

Eine erfolgreiche Auswahl eines SMD-Induktors beginnt mit der Definition kritischer Spezifikationen. Ingenieure müssen sicherstellen, dass der Sättigungsstrom den Spitzenstrom übersteigt, sicherstellen, dass der SRF über der Betriebsfrequenz liegt, und den DCR mit den thermischen Budgets vergleichen. Der Kompromiss zwischen Größe und Temperatur erfordert eine sorgfältige Paketbewertung. Abschirmungsentscheidungen hängen von den EMI-Anforderungen und den nahegelegenen empfindlichen Schaltkreisen ab. Der Bautyp muss zur Häufigkeit und den aktuellen Anforderungen der Anwendung passen.

Es gibt keinen einzigen besten Induktor. Die richtige Wahl hängt vollständig von spezifischen Designbeschränkungen ab. Jedes Leiterplattenlayout stellt einzigartige Herausforderungen dar, die unterschiedliche Lösungen erfordern.

Abschließende Checkliste: Stellen Sie vor der Fertigstellung sicher, dass der Sättigungsstrom den Spitzenstrom übersteigt, der SRF über der Betriebsfrequenz bleibt, der DCR dem thermischen Budget entspricht und das Gehäuse mit ausreichendem Wärmeableitungsspielraum zum Layout passt. Dieser Arbeitsablauf zur Induktorauswahl gewährleistet eine zuverlässige Leistung in dichten Designs.

FAQ

Was passiert, wenn ein Induktor während des Betriebs in die Sättigung gerät?

Durch die Sättigung fällt die Induktivität stark ab, oft um 20–30 % ihres Nennwerts. Das Bauteil verhält sich dann wie ein Kurzschluss und lässt zu viel Strom fließen. Dieser Zustand kann Schalttransistoren beschädigen oder Schutzschaltungen auslösen. Ingenieure müssen sicherstellen, dass der Sättigungsstrom den Spitzenbetriebsstrom mit ausreichender Marge übersteigt.

Wie wirkt sich die Packungsgröße auf die thermische Leistung aus?

Kleinere Gehäuse wie 0402 bieten begrenzten Wickelraum, was den DCR erhöht und die Strombelastbarkeit verringert. Ein höherer DCR erzeugt mehr Wärme durch I²R-Verluste. Ein größeres Gehäuse ermöglicht dickere Kupferwicklungen, wodurch der Widerstand verringert und die Wärmeableitung verbessert wird. Beim Auswahlprozess muss ein Gleichgewicht zwischen Platzbedarfsbeschränkungen und thermischen Anforderungen hergestellt werden.

Wann sollte sich ein Entwickler für einen geschirmten Induktor entscheiden?

Abgeschirmte Induktivitäten begrenzen das Magnetfeld innerhalb des Komponentenkörpers und reduzieren so EMI und Übersprechen. Entwickler sollten abgeschirmte Typen wählen, wenn sich die Induktivität in der Nähe empfindlicher analoger Schaltkreise, Hochfrequenz-Schaltknoten oder HF-Frontends befindet. Das zusätzliche Material erhöht den Platzbedarf und die Kosten, verhindert jedoch teure Neukonstruktionszyklen, die durch Interferenzprobleme verursacht werden.

Was ist der Unterschied zwischen Nennstrom und Sättigungsstrom?

Der Nennstrom definiert den maximalen Gleichstrom, ohne einen bestimmten Temperaturanstieg zu überschreiten, typischerweise +20 °C bis +40 °C. Der Sättigungsstrom markiert den Punkt, an dem die Induktivität um einen bestimmten Prozentsatz abfällt. Beide Einschränkungen spielen bei der Auswahl des SMD-Induktors eine Rolle. Der Nennstrom bewältigt eine kontinuierliche thermische Belastung, während der Sättigungsstrom Spitzentransienten abdecken muss.

Wie beginnt der Arbeitsablauf bei der Induktorauswahl?

Der Arbeitsablauf beginnt mit der Definition der wichtigsten SMD-Induktorspezifikationen: Induktivitätswert, Sättigungsstrom, DCR und Eigenresonanzfrequenz. Anschließend bewerten die Ingenieure die Paketgröße anhand der aktuellen Anforderungen und thermischen Budgets. Abschirmungsentscheidungen basieren auf den EMI-Anforderungen. Schließlich passt sich der Bautyp dem Frequenz- und Leistungsbedarf der Anwendung an. Dieser systematische Ansatz gewährleistet eine zuverlässige Leistung bei dichten Leiterplattenlayouts.
