Warum Leistungselektronik kundenspezifische Stabkerninduktoren für Anwendungen mit offenem magnetischen Pfad verwendet

Moderne Leistungselektronik erfordert häufig Induktivitäten, die auch bei starken Stromänderungen stabil bleiben. Unter diesen Bedingungen wird die Geometrie des Magnetkerns ebenso wichtig wie Induktivität und Stromstärke.

Ein kundenspezifischer Stabkerninduktor verwendet einen offenen Magnetpfad anstelle eines vollständig geschlossenen Magnetkreises. Anstatt den Großteil des Flusses in einem geschlossenen Kern zu halten, breitet sich das Magnetfeld durch die umgebende Luft aus. Der daraus resultierende höhere magnetische Widerstand kann dazu beitragen, das Risiko einer abrupten Sättigung bei Hochstrombetrieb zu verringern.

Dies macht offene Magnetpfaddesigns nützlich für Netzteile, DC-DC-Wandler, Motorsteuerkreise und andere Anwendungen, bei denen Stromspitzen, thermische Bedingungen und verfügbarer Installationsraum berücksichtigt werden müssen.

Durch Anpassen der Kernabmessungen, der Wicklungsstruktur, der Drahtgröße und des Magnetmaterials können Ingenieure einen Induktor entwickeln, der den elektrischen und mechanischen Anforderungen einer bestimmten Anwendung besser entspricht.

Offene magnetische Pfadphysik in Induktorkernen

Ein Induktor wandelt elektrische Energie in magnetische Energie um, wenn Strom durch seine Wicklung fließt. Das Kernmaterial stellt einen Weg für den magnetischen Fluss bereit und beeinflusst stark die Induktivität, das Sättigungsverhalten und die Energiespeicherung.

Ferrit bietet eine viel höhere Permeabilität als Luft, sodass sich der magnetische Fluss im Kern konzentrieren kann. Wenn der Magnetkreis jedoch einen wesentlichen Luftweg umfasst, erhöht sich der Gesamtwiderstand. Dadurch ändert sich die Art und Weise, wie die Komponente reagiert, wenn der Strom ansteigt.

Zurückhaltung und sanfte Sättigung

Eine geschlossene Magnetstruktur, beispielsweise ein Ringkern, bietet einen Pfad mit geringer Reluktanz für den Magnetfluss. Dies ist nützlich, wenn eine hohe Induktivitätsdichte erforderlich ist, der Kern jedoch bei steigendem Strom relativ schnell in die Sättigung gelangen kann.

Ein offener Magnetpfad führt zu einer zusätzlichen Reluktanz im Magnetkreis. Da Luft eine viel geringere Permeabilität als Ferrit aufweist, begrenzt der Luftanteil die Gesamtflussdichte, die sich im Inneren des Magnetmaterials entwickelt.

Infolgedessen nimmt die Induktivität im Allgemeinen mit steigendem Strom allmählicher ab. Dieses Verhalten wird allgemein als weiche Sättigung beschrieben .

Bei Stromkreisen, die kurzzeitigen Stromspitzen ausgesetzt sind, kann eine allmähliche Verringerung der Induktivität einer abrupten Änderung vorzuziehen sein. Dadurch erhält die Schaltung eine vorhersehbarere Reaktion bei Überlastungen und Schalttransienten.

Energiespeicherung unter Gleichstromvorspannung

Die Energiespeicherung ist ein weiterer wichtiger Gesichtspunkt bei der Auswahl eines Induktors für die Leistungsumwandlung.

Eine magnetische Komponente muss eine ausreichende Induktivität aufrechterhalten, während sie den erwarteten Gleichstrom führt. Wenn der Kern in eine tiefe Sättigung gerät, kann die Induktivität erheblich sinken, was sich auf den Welligkeitsstrom und das Gesamtverhalten des Wandlers auswirkt.

Bei einem offenen magnetischen Pfad kann ein größerer Teil der magnetischen Energie dem umgebenden Luftbereich zugeordnet werden. Da Luft nicht auf die gleiche Weise gesättigt wird wie ein ferromagnetisches Material, kann die Struktur eine nützliche Toleranz gegenüber Gleichstromvorspannung bieten.

Aufgrund dieser Eigenschaft sind Open-Core-Konfigurationen für Hochstrom-Netzteile, Motorsteuerungen, Filterschaltungen und andere Anwendungen, bei denen der Betriebsstrom erheblich schwankt, eine Überlegung wert.

Der Nachteil besteht darin, dass eine offene Struktur es ermöglicht, dass sich mehr Magnetfluss außerhalb der Komponente ausbreitet. Daher müssen beim Schaltungsentwurf die elektrische Leistung und die elektromagnetische Verträglichkeit gemeinsam bewertet werden.

Kundenspezifisches Stabkern-Induktor-Design

Der Hauptvorteil eines maßgeschneiderten Stabkerndesigns ist die Flexibilität.

Anstatt eine Standardkomponente auszuwählen und die Schaltung um sie herum anzupassen, können Ingenieure die physikalische Struktur des Induktors entsprechend den tatsächlichen Anforderungen der Anwendung anpassen.

Kernlänge, Durchmesser, Material, Wicklungsbereich, Drahtgröße und Windungszahl beeinflussen alle die endgültigen elektrischen Eigenschaften.

Ein längerer Kern oder ein Kern mit größerem Durchmesser kann zusätzlichen Wicklungsraum bieten und den effektiven Magnetpfad verändern. Eine kleinere Struktur kann dazu beitragen, den Platzbedarf zu verringern, kann jedoch die Stromhandhabung und die Wärmeableitung stärker einschränken.

Die richtige Kombination hängt von der Zielinduktivität, dem Betriebsstrom, der Schaltfrequenz, dem Temperaturbereich und dem verfügbaren Einbauraum ab.

Aspektverhältnis und Wicklungsoptimierung

Das Verhältnis zwischen Kernlänge und Durchmesser beeinflusst die Magnetfeldverteilung um das Bauteil herum. Ingenieure können diese Beziehung nutzen, um Induktivität, Sättigungseigenschaften und physikalische Abmessungen auszugleichen.

Ebenso wichtig ist das Wicklungsdesign.

Bei Hochstromanwendungen können dickere Kupferdrähte den Gleichstromwiderstand und die damit verbundenen Leitungsverluste verringern. Wenn ein größerer Leiterquerschnitt innerhalb eines begrenzten Wickelbereichs erforderlich ist, kann auch Flachdraht in Betracht gezogen werden.

Der Windungsabstand beeinflusst sowohl die elektrische Isolierung als auch das Hochfrequenzverhalten. Eine zu enge Wicklung kann parasitäre Effekte verstärken, während ein zu großer Abstand die Gesamtgröße der Komponenten erhöhen kann.

Eine kundenspezifische Wicklungsstruktur muss daher mehrere Faktoren ausbalancieren und nicht nur die Anzahl der Windungen maximieren.

Bei Schaltanwendungen können Ingenieure auch den Wechselstromwiderstand, den Skin-Effekt, Annäherungsverluste und den Temperaturanstieg bewerten. Diese Faktoren werden mit zunehmender Betriebsfrequenz immer wichtiger.

Überlegungen zu Wärmemanagement und EMI

Die thermische Leistung ist oft einer der Gründe, warum Ingenieure eine Struktur mit offenem Kern in Betracht ziehen.

Ein Stabkerninduktor setzt einen relativ großen Teil seiner Oberfläche der Umgebungsluft aus. Bei ausreichender Luftzirkulation kann die von Wicklung und Kern erzeugte Wärme an die Umgebung übertragen werden, ohne dass die Leiterplatte vollständig beansprucht werden muss.

Eine niedrigere Betriebstemperatur trägt dazu bei, während langer Betriebszyklen stabilere elektrische Eigenschaften aufrechtzuerhalten.

Der offene magnetische Pfad führt jedoch auch zu einem wichtigen Designaspekt: ​​dem magnetischen Streufluss .

Im Gegensatz zu abgeschirmten Induktivitäten ermöglicht eine Komponente mit offenem Kern, dass sich ein Teil ihres Magnetfelds in die Umgebung ausbreitet. Wenn der Induktor zu nahe an empfindlichen Signalspuren, Sensoren, Kommunikationsleitungen oder Rückkopplungskreisen positioniert wird, kann es zu unerwünschter magnetischer Kopplung kommen.

Das PCB-Layout wird daher Teil des Induktor-Designprozesses.

Ingenieure können Störungen reduzieren durch:

· Halten Sie empfindliche Signalspuren vom Magnetfeldbereich fern

· Positionieren Sie die Komponente in einer geeigneten Ausrichtung

· Minimierung von Hochstromschleifenbereichen

· Bereitstellung ausreichender körperlicher Freiräume

· Verwenden Sie bei Bedarf lokale Abschirmungen

· Trennung von Leistungs- und Steuerabschnitten der Leiterplatte

Das Ziel besteht nicht unbedingt darin, den gesamten externen Magnetfluss zu eliminieren, sondern seine Wechselwirkung mit nahegelegenen Schaltkreisen zu kontrollieren.

Leistungselektronische Anwendungen für Open-Path-Induktivitäten

Induktivitäten mit offenem Magnetpfad können in verschiedenen Anwendungen eingesetzt werden, bei denen Stromstabilität und weiche Sättigungseigenschaften wichtiger sind als maximale magnetische Abschirmung.

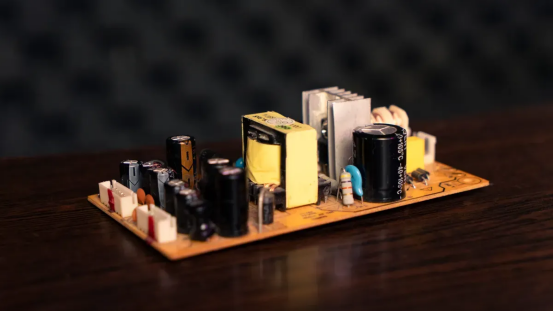

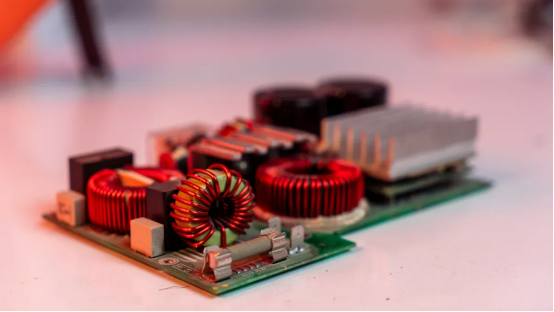

Hochstromfilterung

Netzteile erzeugen beim Schaltvorgang Rippelströme. Eine in der Filterstufe platzierte Induktivität begrenzt schnelle Stromänderungen und trägt zur Glättung der Ausgangswellenform bei.

Bei hohen Lastströmen ist die Aufrechterhaltung einer nutzbaren Induktivität von entscheidender Bedeutung. Ein offener magnetischer Pfad kann bei zunehmendem Strom eine allmähliche Induktivitätsreaktion bewirken, wodurch sich die Komponente für Schaltkreise mit wechselnden Lastbedingungen eignet.

Ingenieure können kundenspezifische Stabstrukturen verwenden, wenn eine Standardkomponente nicht die erforderliche Kombination aus Induktivität, Stromkapazität und mechanischen Abmessungen bieten kann.

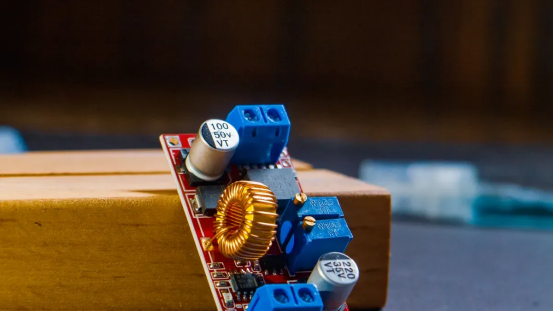

DC-DC-Umwandlung

Abwärts- und Aufwärtswandler sind stark von ihren Induktivitäten abhängig.

Während jedes Schaltzyklus speichert und gibt der Induktor Energie ab und kontrolliert gleichzeitig die Stromwelligkeit. Wenn das Bauteil zu schnell in die Sättigung geht, kann der Welligkeitsstrom stark ansteigen und Schaltgeräte und Kondensatoren zusätzlich belasten.

Eine richtig ausgelegte Stabkernstruktur kann ein vorhersehbares Stromverhalten über den gesamten Betriebsbereich des Wandlers liefern.

Kerngröße, Wicklungswiderstand, Schaltfrequenz und Sättigungseigenschaften sollten gemeinsam bewertet werden, anstatt die Induktivität als einziges Auswahlkriterium zu betrachten.

Automobil- und Industriestromkreise

In der Automobil- und Industrieelektronik kommt es häufig zu schnellen Lastwechseln. Motoren, Aktoren, Pumpen und Schaltwandler können kurzzeitige Stromspitzen erzeugen.

Für diese Betriebsbedingungen kann ein maßgeschneiderter Induktor mit offenem Kern entwickelt werden.

Bei Automobilanwendungen müssen außerdem Temperaturschwankungen, Vibrationen, Bauraum und langfristige Zuverlässigkeit berücksichtigt werden. Bei Industrieanlagen wird möglicherweise mehr Wert auf Dauerstrom, Kühlbedingungen und mechanische Robustheit gelegt.

Die Komponente muss daher der gesamten Betriebsumgebung entsprechen und nicht nur den elektrischen Nennspezifikationen.

So wählen Sie einen benutzerdefinierten Stabkerninduktor aus

Die Auswahl einer benutzerdefinierten Komponente sollte mit den tatsächlichen Schaltungsbedingungen beginnen.

Wichtige Parameter sind:

Strom- und Sättigungsmarge

Der Nennstrom allein liefert keine ausreichenden Informationen für Hochstromanwendungen.

Ingenieure sollten die Induktivitäts-Strom-Kurve untersuchen und ermitteln, wie viel Induktivität bei der maximal erwarteten Last verbleibt.

Bei Schaltkreisen mit großen Übergangsströmen ist häufig ein zusätzlicher Spielraum erforderlich. Eine Komponente, die bei Nennstrom eine gute Leistung erbringt, kann sich beim Anlauf, bei kurzzeitigen Überlastungen oder plötzlichen Lastwechseln ganz anders verhalten.

Das Ziel besteht darin, den Induktor innerhalb eines vorhersehbaren Betriebsbereichs zu halten, anstatt direkt an der Sättigungsgrenze zu entwerfen.

Häufigkeits- und Verlustbewertung

Bei niedriger Frequenz gemessene Induktivitätswerte geben möglicherweise nicht vollständig das Verhalten der Komponenten in einem Schaltwandler wieder.

Bei höheren Frequenzen können Kernverlust, Wicklungswiderstand, Skin-Effekt und Proximity-Effekt zunehmen. Diese Verluste tragen zum Temperaturanstieg bei und verringern die Gesamtsystemeffizienz.

Aus diesem Grund sollten Ingenieure die Komponente nach Möglichkeit bei der tatsächlichen Schaltfrequenz bewerten.

Anschließend kann eine kundenspezifische Wicklung entwickelt werden, um unnötige Kupferverluste zu reduzieren und gleichzeitig die erforderliche Induktivität und Stromkapazität beizubehalten.

Warum Individualisierung in modernen Power-Designs wichtig ist

Standardinduktoren funktionieren gut, wenn ihre elektrischen und mechanischen Spezifikationen bereits zur Anwendung passen. Allerdings stellen spezialisierte Energiesysteme häufig mehrere Anforderungen gleichzeitig.

Eine Komponente muss möglicherweise Folgendes bereitstellen:

· Hohe Stromkapazität

· Kontrolliertes Sättigungsverhalten

· Niedriger Gleichstromwiderstand

· Spezifische Induktivität

· Kompakte Abmessungen

· Verbesserte Wärmeableitung

· Eine definierte Wicklungskonfiguration

· Stabiler Betrieb bei Temperaturschwankungen

Es kann schwierig sein, alle diese Anforderungen mit einer handelsüblichen Komponente zu erfüllen.

Mit einem kundenspezifischen Stabkerninduktor können Ingenieure die Magnet- und Wicklungsstruktur an den eigentlichen Schaltkreis anpassen, anstatt das Schaltkreisdesign zu beeinträchtigen, um eine feste Komponente unterzubringen.

Dieser Ansatz kann besonders nützlich für industrielle Stromversorgungen, DC-DC-Wandler, Motorsteuerungssysteme, Automobilelektronik und spezielle Energieumwandlungsgeräte sein.

Das endgültige Design sollte immer durch elektrische Tests, thermische Tests und gegebenenfalls eine Bewertung der elektromagnetischen Verträglichkeit validiert werden.

Abschluss

Induktivitäten mit offenem Magnetpfad bieten im Vergleich zu Designs mit geschlossenem Kern ein anderes Gleichgewicht zwischen Induktivität, Sättigungsverhalten, thermischer Leistung und magnetischer Abschirmung.

Der zusätzliche Luftpfad erhöht den magnetischen Widerstand und kann bei steigendem Strom eine weichere Induktivitätsreaktion erzeugen. Dies macht Stabkernstrukturen nützlich für Anwendungen, bei denen sich der Strom schnell ändert oder bei denen ein vorhersehbares Verhalten unter Gleichstromvorspannung wichtig ist.

Gleichzeitig erfordert die offene Struktur eine sorgfältige Leiterplattenplatzierung und EMI-Berücksichtigung, da sich ein Teil des Magnetfelds über den Kern hinaus erstreckt.

Für anspruchsvolle Anwendungen bietet die individuelle Anpassung eine bessere Kontrolle über Kernabmessungen, Wicklungsgeometrie, Drahtauswahl, Induktivität, Widerstand und thermisches Verhalten. Ein ordnungsgemäß konstruierter kundenspezifischer Stabkerninduktor kann daher eine praktische Lösung sein, wenn Standardinduktoren die elektrischen und mechanischen Anforderungen eines speziellen Stromversorgungssystems nicht erfüllen können.

FAQ

Was ist der Hauptvorteil eines Induktors mit offenem Magnetpfad?

Der offene magnetische Pfad erhöht den magnetischen Widerstand und kann mit steigendem Strom zu einer allmählicheren Verringerung der Induktivität führen. Dieses Verhalten ist in Hochstromkreisen mit erheblichen Lastschwankungen nützlich.

Warum einen kundenspezifischen Stabkerninduktor anstelle einer Standardkomponente wählen?

Durch die kundenspezifische Anpassung können Ingenieure die Kerngröße, die Wicklungsstruktur, den Drahtdurchmesser und die Induktivität entsprechend den tatsächlichen Schaltungsanforderungen anpassen. Dies ist nützlich, wenn Standardkomponentenabmessungen oder elektrische Nennwerte nicht geeignet sind.

Sind Stabkerninduktivitäten für DC-DC-Wandler geeignet?

Ja. Stabkernstrukturen können in DC-DC-Umwandlungsschaltungen verwendet werden, bei denen Stromwelligkeit, Sättigungsverhalten, thermische Leistung und physikalische Abmessungen sorgfältig auf das Wandlerdesign abgestimmt sind.

Verursachen Induktivitäten mit offenem Kern EMI-Probleme?

Sie können einen größeren externen Magnetfluss erzeugen als abgeschirmte Strukturen. Die richtige Ausrichtung der Komponenten, der PCB-Abstand, die Stromschleifensteuerung und die lokale Abschirmung können dazu beitragen, unerwünschte magnetische Kopplung zu reduzieren.

Was sollten Ingenieure vor der Auswahl eines Stabkerninduktors prüfen?

Zu den Schlüsselfaktoren zählen Induktivität, Sättigungsstrom, Gleichstromwiderstand, Betriebsfrequenz, Kernmaterial, Temperaturbereich, physikalische Abmessungen und die magnetische Umgebung um die Komponente herum.
